绘制压力表弯管-点的设置-折弯半径

zcy07 · 发表于 2012-12-5 12:38

求助：

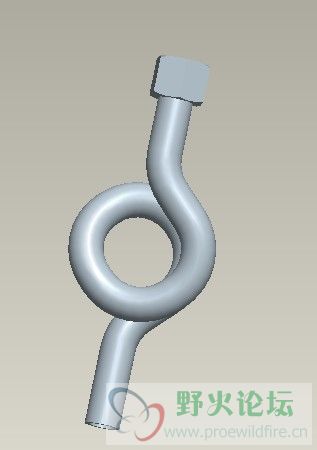

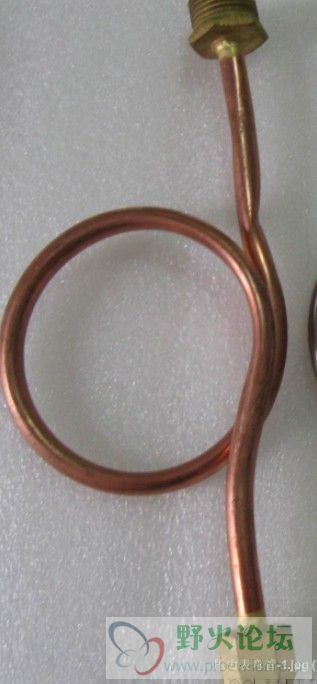

   想绘制压力表盘管，形状如附件所示

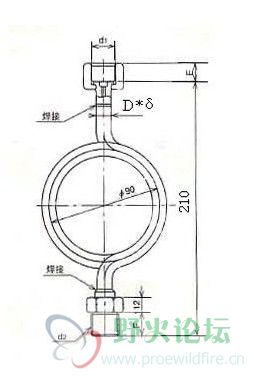

   设置的管的外径14，壁厚2，然后折弯半径总是不能超过21.21，而按照附件2的图纸，折弯半径应为50
   我估计是点的轨迹设置有问题，求高手帮忙解答

thumbs · 发表于 2012-12-5 13:27

没明白楼主讲的是什么问题

netcoretec · 发表于 2012-12-5 13:57

曲线扫描在做拉伸就出来啦。。。。

zcy07 · 发表于 2012-12-5 14:03

原帖由 thumbs 于 2012-12-5 13:27 发表
没明白楼主讲的是什么问题

难道没看到我画的那个管的折弯半径不够大，看上去像方的
没有图片上那么圆润
最后还是继续求助

[ 本帖最后由 zcy07 于 2012-12-5 14:07 编辑 ]

BoYa_DIY · 发表于 2012-12-5 19:41

原帖由 zcy07 于 2012-12-5 14:03 发表

我画的那个管的折弯半径不够大，看上去像方的
没有图片上那么圆润
最后还是继续求助

不清楚楼主是怎么画的,可以上你的PRT文件吗?

[ 本帖最后由 BoYa_DIY 于 2012-12-5 19:56 编辑 ]

zcy07 · 发表于 2012-12-6 12:40

原帖由 BoYa_DIY 于 2012-12-5 19:41 发表

不清楚楼主是怎么画的,可以上你的PRT文件吗?

这个附件过大上传不了 http://pan.baidu.com/share/link?shareid=154956&uk=2131498279
试试这个链接能不能下载
哎估计靠曲线方程能够解决

13783728569 · 发表于 2012-12-7 15:14

编辑设置修改绝对精度即可
不明白的话继续跟帖
