请教在工程图中局部剖视图的制作

hyf520966 · 发表于 2008-9-2 22:54

请教在工程图中局部剖视图的制作。

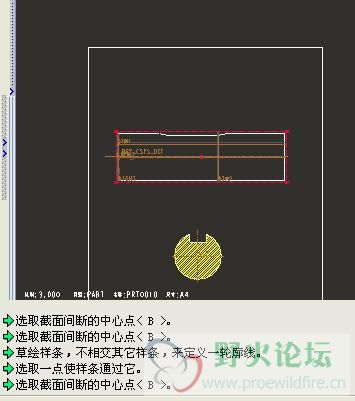

如图：一根轴上铣了键槽，我想在上面的视图把键槽局部剖视。结果有下面那些提示：选取截面间断的中心点等。。。我不知道怎么做，请大家指导一下

野火 · 发表于 2008-9-2 23:15

hyf520966 · 发表于 2008-9-3 08:24

看了你的教程，已解决，请锁帖。谢谢
