另外一种老黄牛式的加强筋不剖的做法

huqy168 · 发表于 2008-8-27 19:12

首先看产品图片

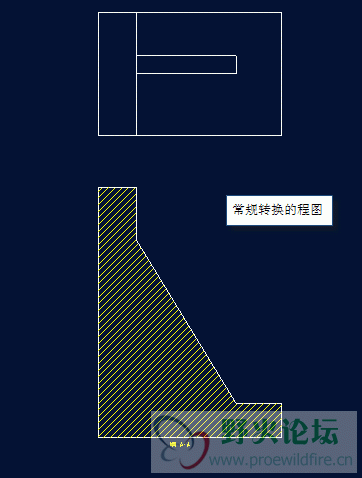

按一般的工程图做法的剖视图
2008-8-27 17-02-25.gif

下面说说老黄牛式的加强筋不剖的方法:
在原来的工程图基础上,使用加倍间距的方法,使剖面线不见
2008-8-27 17-03-53.gif

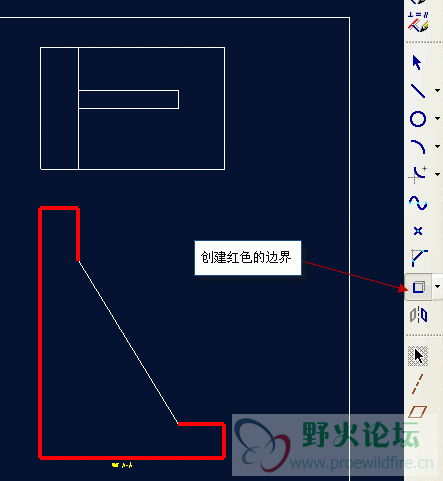

然后做新的剖面的边界
2008-8-27 17-19-50.gif

6490421 · 发表于 2008-8-27 19:21

谢谢分享啊

chw6361213 · 发表于 2008-8-27 19:21

怎么不说具体点啊
弄不来啊。。。。
你能说具体点吗
谢谢了。。。

huqy168 · 发表于 2008-8-27 19:28

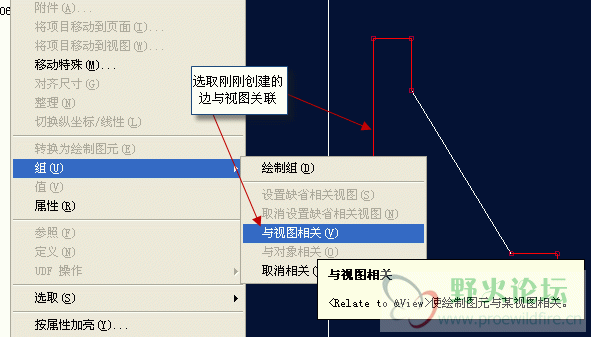

接着使边界与视图相关联,避免线与视图错位

2008-8-27 17-22-38.gif

接着建立一个要建剖面线的封闭区域

游客，如果您要查看本帖隐藏内容请回复

huqy168 · 发表于 2008-8-27 19:34

然后使用工程图的建剖视图的方法,选取封闭区域建剖面

游客，如果您要查看本帖隐藏内容请回复

在建立的中间,系统会提示输入剖面的名称,可随意填写,新建的剖面可能剖线疏密不适合,请使用剖线的间距进行修改

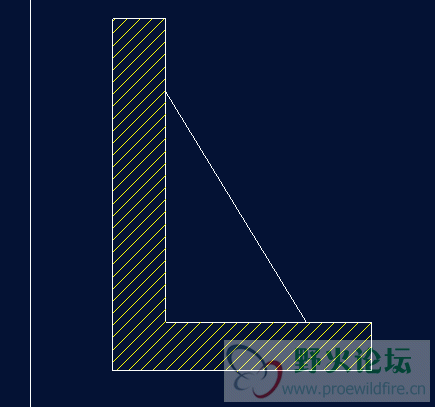

最后的效果是这样

2008-8-27 18-42-08.gif

[ 本帖最后由 huqy168 于 2008-8-27 21:04 编辑 ]

a543491317 · 发表于 2008-8-27 19:58

看了!!!!
顶一帖

31358302 · 发表于 2008-8-27 20:00

说白了，就是引用边，加线，用填充的办法解决

野火 · 发表于 2008-8-27 20:25

感谢分享经验，发表原创，期待发表更多原创！

huqy168 · 发表于 2008-8-27 21:07

原帖由 31358302 于 2008-8-27 20:00 发表
说白了，就是引用边，加线，用填充的办法解决

嘿嘿,班门弄斧了!

31358302 · 发表于 2008-8-27 22:37

只要是原创就要支持，楼主继续努力
