聊聊测量直径与几何半径分析并借此提醒不要轻易怀疑Pro/E会给大家挖什么陷阱

KerrZhang

有朋友曾怀疑Pro/E有什么测量陷阱。
http://www.proewildfire.cn/forum ... AF%CC%E8&page=1

我们看到，5.0模型界面中分析主菜单下有测量/直径和几何/半径等子菜单。
那么，这两个菜单是同一个功能吗？
先说测量。这个功能完全等同我们现实中用到的测量工具。
你要测量直径，你得先给一孔或圆柱。
所以，在系统中，你点了直径测量工具，当你捕捉到孔或圆柱等可测量特征时，
它们会被加亮。
但你把光标停留在平面上，平面永远不会被捕捉和加亮。

而分析/半径这个菜单，其功能是分析曲面的最小半径，
分内曲面最小半径和外曲面最小半径。

所以，即使曲面是一个平面，它也可以被捕捉和分析。

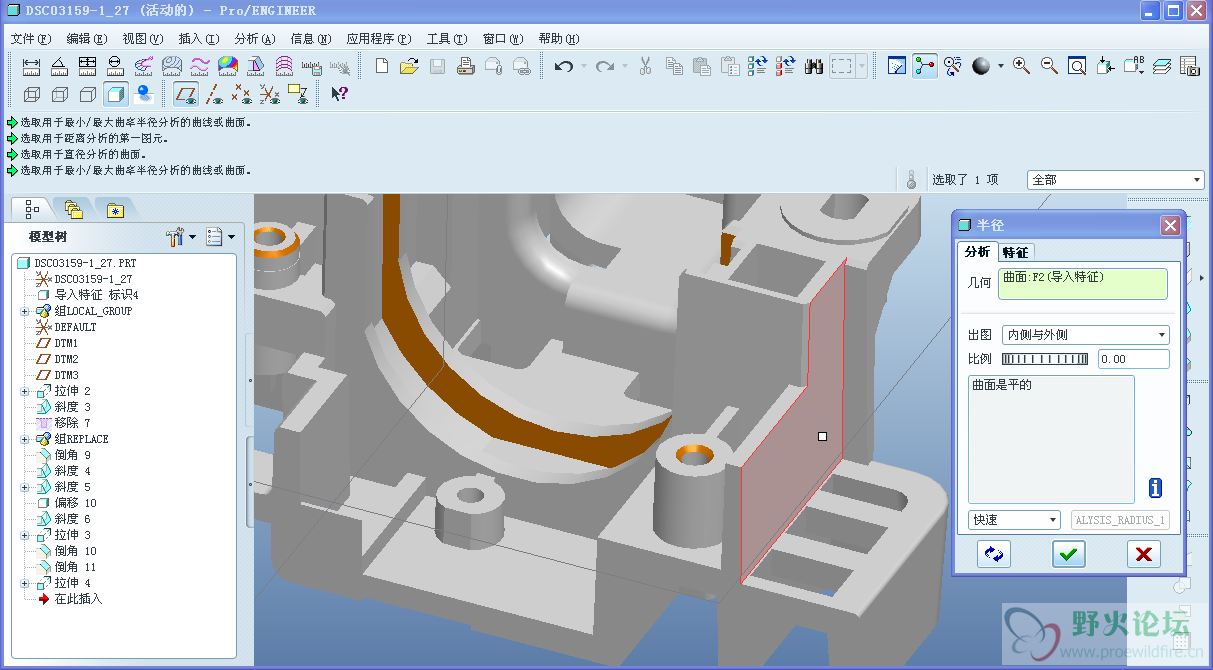

就以上面那个链接中所附的模型为例，点击分析/几何/半径，捕捉图示平面，
分析结果是曲面是平的。

链接中所附的模型，带有导入特征。
而模型导入过程中有些特征会丢失。
发帖朋友测量的那个孔，其截面很有可能在导入过程中被转化成了正多边（14）形。
这也就不难解释为什么在使用直径测量工具时，这个孔不能被捕捉到，
但在做几何/半径分析时，它被捕捉到了。
至于帖中测得的两个不同的数据，也就不用多解释了吧。
谢谢大家。
