5.0建模铁丝网

jackdvid · 发表于 2012-9-23 10:38

5.0做了一个铁丝网，与大家分享：

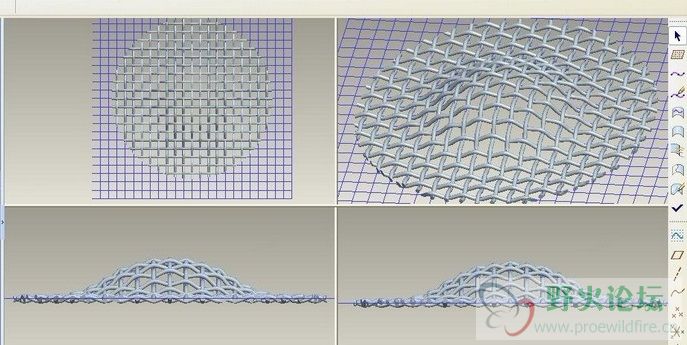

正四方形网格铁丝网，效果如图：

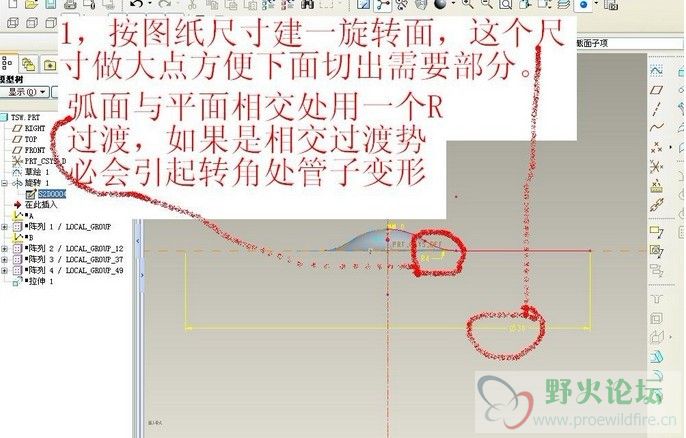

1、按图纸吃菜尺寸建一旋转面，弧面与平面相交处用一个R角过渡，注意变形。

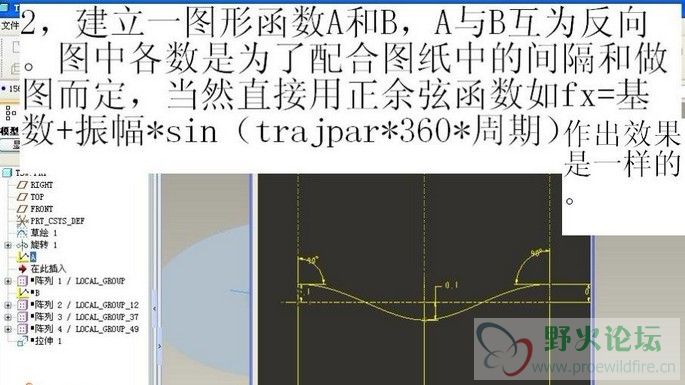

2、建立一图形函数A和B，方向互为反向。图中各数是为发了配合图纸中的间隔和做图而定，当然直接用正余弦函数作出效果是一样的。

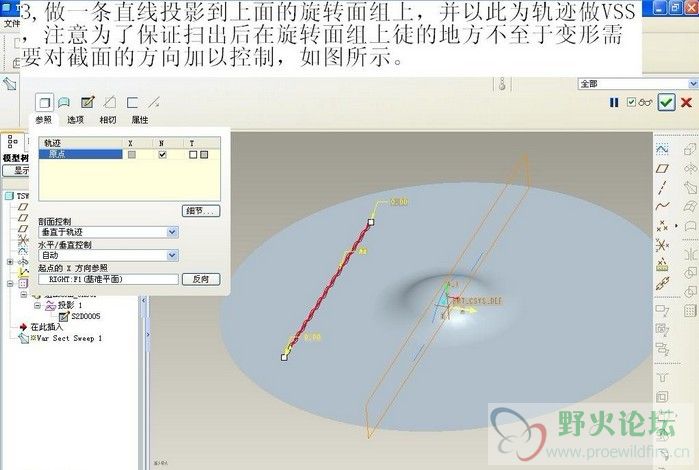

3、做直线投影到面上，并以此为轨迹做VSS 。要对截面的方向加以控制。

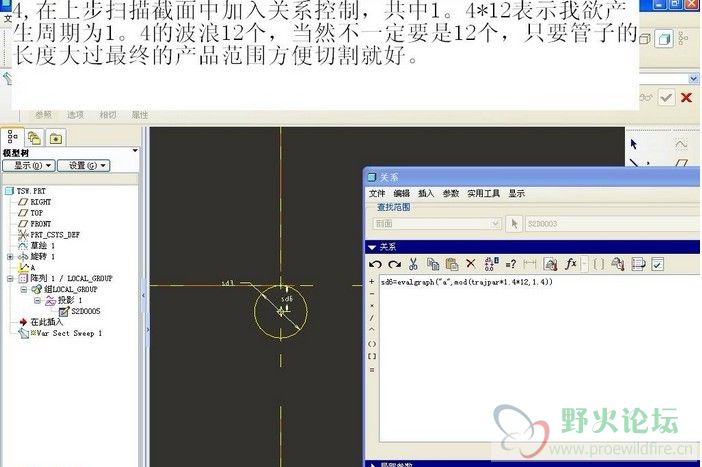

4、加入关系式控制。

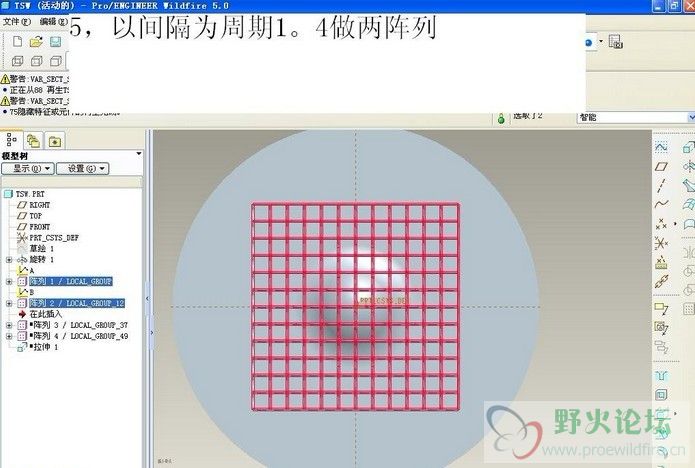

5、以间隔为周期1.4做两阵列。

6、同理做以图形B控制的另一条管的阵列，最后完成。

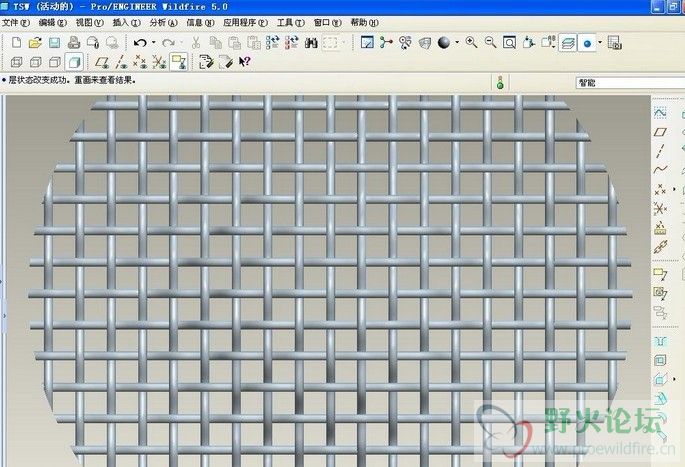

7、完成效果：
