Creo原创教程（十四）工程图快照，同一张工程图里放置同一组件的的不同机构状态

xtnbzone · 发表于 2011-9-25 15:33

经常做运动部件的朋友们常常有个头痛的问题，就是如何在一张工程图里面把机构的不同状态全部装进来，这样做有很多的好处，不需要在画第二张图，甚至多张图。

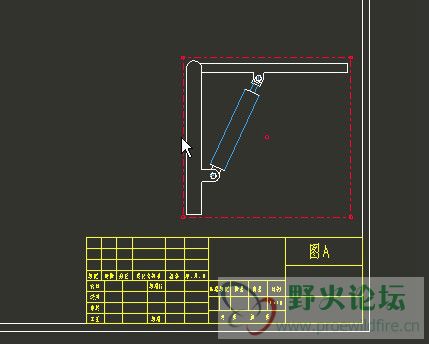

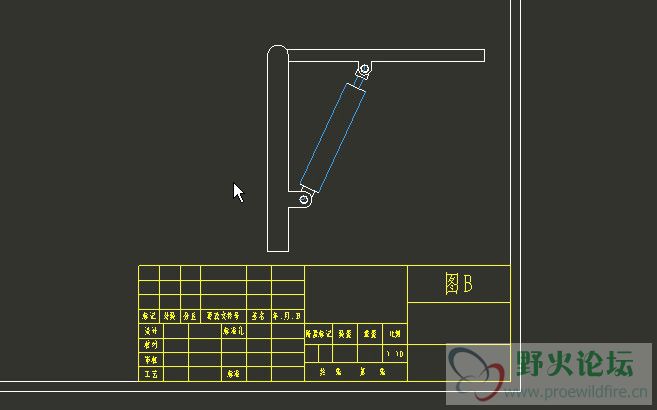

之前有好多的朋友就问过我怎么做，他们的常规办法就是在组件下运动A状态建立个快照snapshot1，运动到B状态时，建立个快照snapshot2，见图1 图2

图1

图2

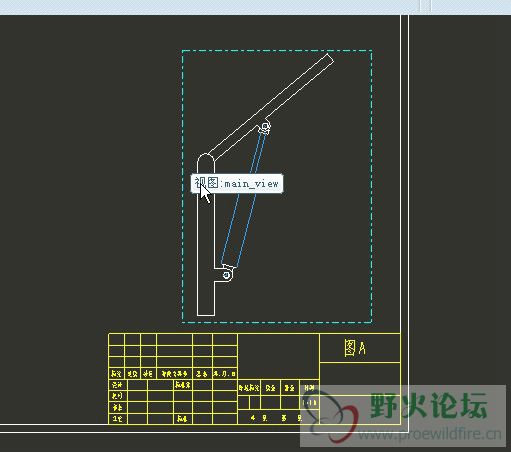

有的时候需要出图A状态，有的是有需要出图B状态，出图A时，先在在组件下快照回复到A状态，然后建立工程图，打印见图3

图3

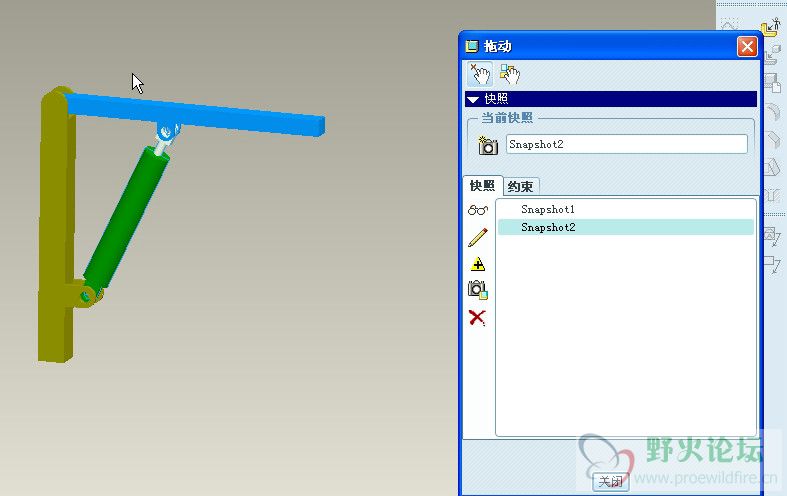

出图B时，先在在组件下快照回复到B状态，然后建立工程图，打印见图4

图4

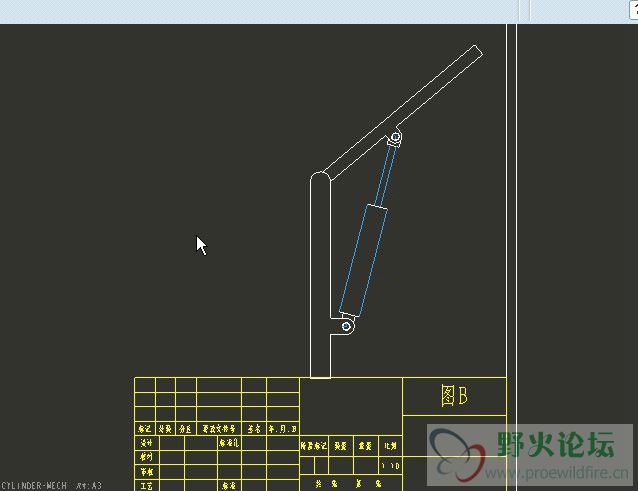

结果当他把所有东西都关了以后，重新打开，工程图A，发现里面的状态却是B的状态，
见图5

图5

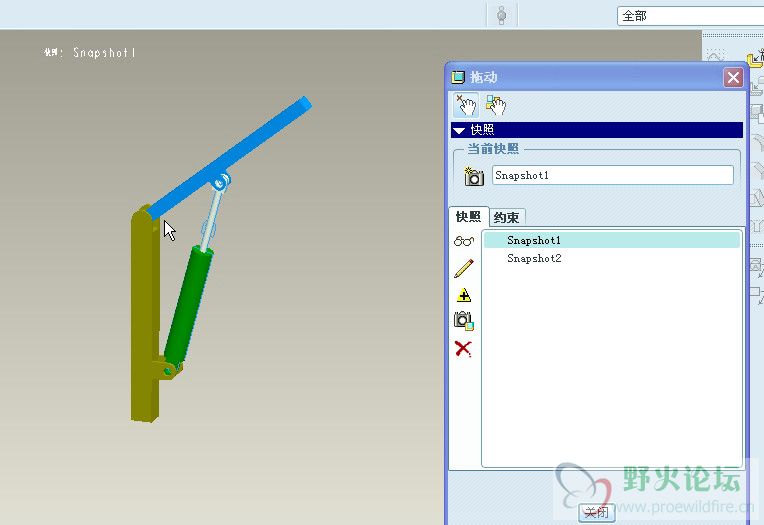

这个时候把，回到组件下，把B状态快照改成A状态的快照，

发现工程图A的状态变回了A状态，见图6

图6

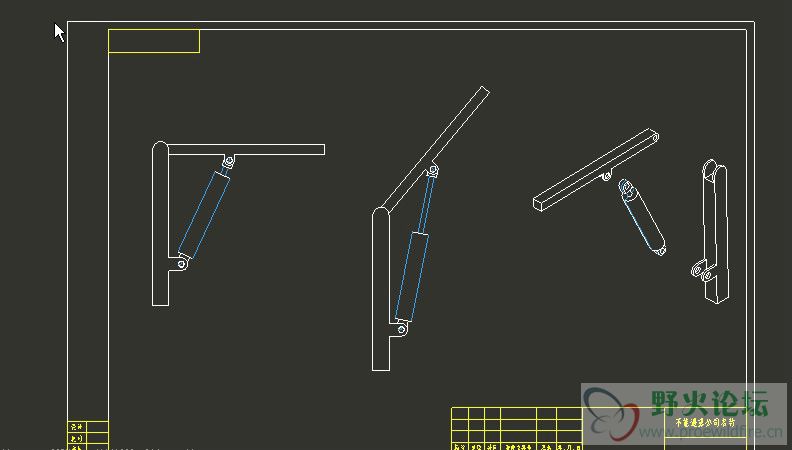

当他打开工程图B时，发现状态变成了A状态。见图7气得他吐血了……

图7

试想这样的效率是不会高的。

今天我们就这个问题来讲一下，工程图快照，什么是工程图快照呢，
工程图快照和3D图里的快照是一样的，只不过需要特殊的控制，下面我们就来讲一下工程图快照。今天的例子我们就用油缸的那个例子。

当我把零件组装好，出工程图的时候，需要多种状态在一个图里面，我们就需要建立工程图快照
