软管设计的建模方法及仿真视频

yun0336wu

    褶皱型波纹软管建模方法及视频
   （顺此提请“apollo-ower”参阅）

      软管设计及建模是一个有趣的绘图操作过程，它可以用管道模块做，加上用挠度等等。
      同时，软管设计及建模也可以“守旧循例”地综合运用Pro/E绘图功能中的拉伸、旋转、扫描、阵列等手段，从而也可依从设计者的思路，体现出所希望的实物模型和景观。
      两种（甚至更多的）建模途径，都能够为柔性的褶皱波纹软管实现建模，过程各异，其实是“殊途同归”，如何操作完全取决于设计绘图者习惯，而不必拘怩一定要用哪个“套路”怎样去建模。
      这里也印证了《邓公辨证法》所云：“不论白猫黑猫，抓到老鼠就是好猫”。

      根据上述立场，兹将一种绘制褶皱型波纹软管建模方法的有关步骤，分两例陈述于下（并随后附上相应的仿真视频）。

例一，褶皱型波纹直筒软管

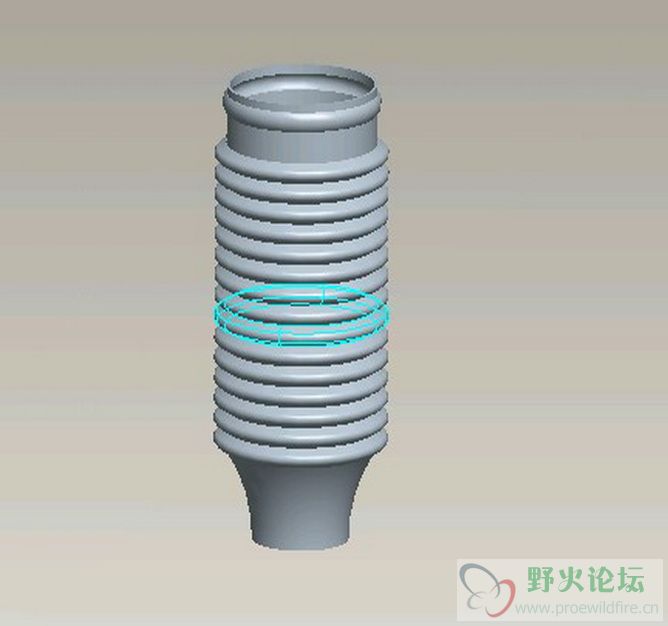

      见外观图片



            褶皱型波纹直筒软管的建模简要步骤：

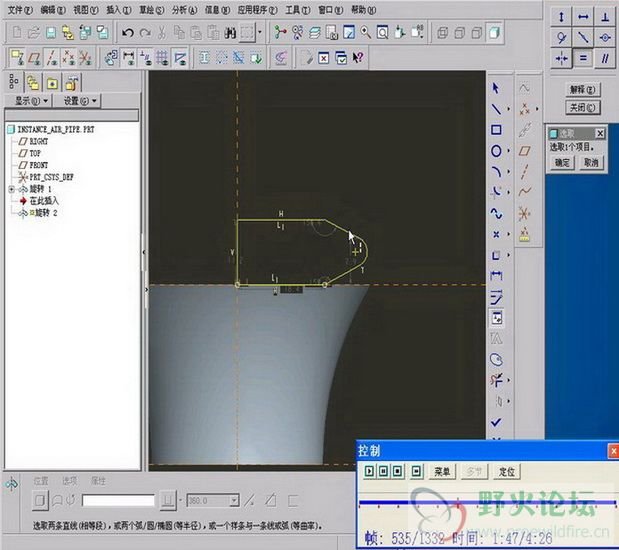

第一步：选择旋转工具，选择草绘的平面，绘制旋转的截面，完成旋转特征的创建；
第二步：对创建的旋转实体特征进行阵列；
第三步：对创建的特征进行抽壳； ……
       PRT文件： instance_air_pipe-ok.prt.rar (90.39 KB, 下载次数: 581)

2010-6-10 17:42 上传

点击文件名下载附件



例二， 褶皱型波纹“蛇型”曲管
     （“apollo-ower” 主题帖中的管束可用此方式组合建模）

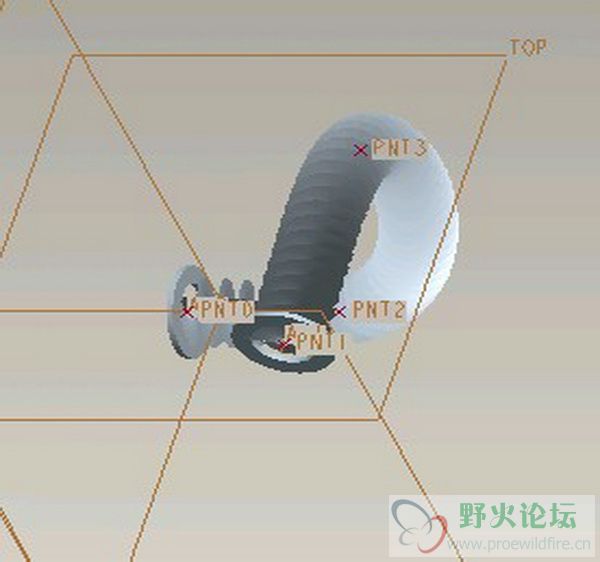

      见外观图片







      褶皱型波纹“蛇型”曲管的建模简要步骤：
第一步：单击新建按钮，选择文件的类型，单击拉伸工具，创建两个圆环特征；

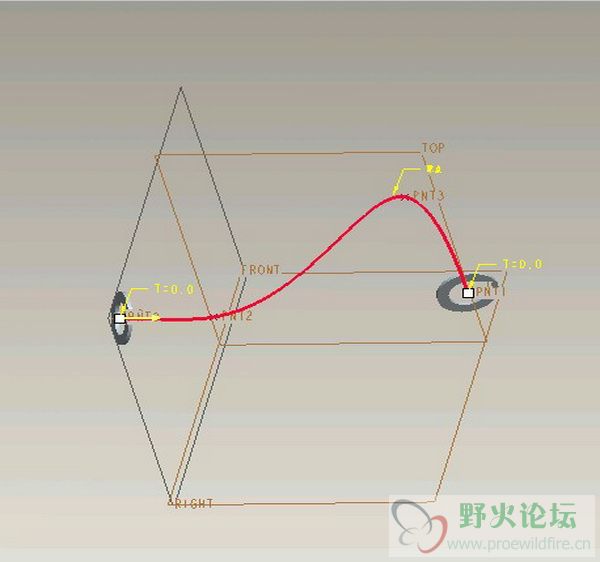

第二步：选择基准点工具，创建基准点，选择基准曲线，类型为通过点，设置基准曲线的起始点的属性；

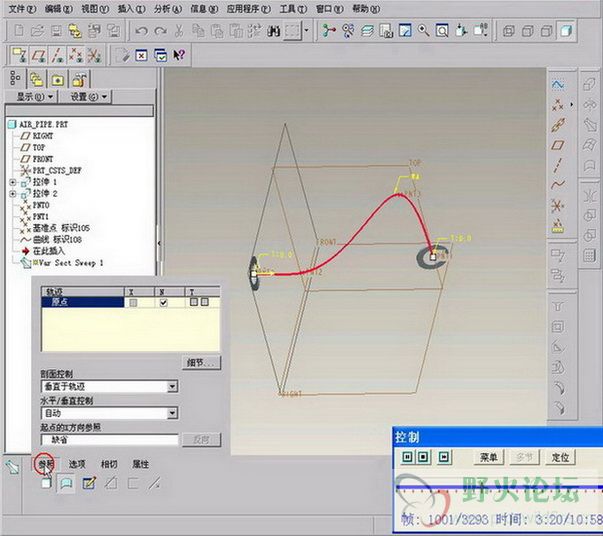

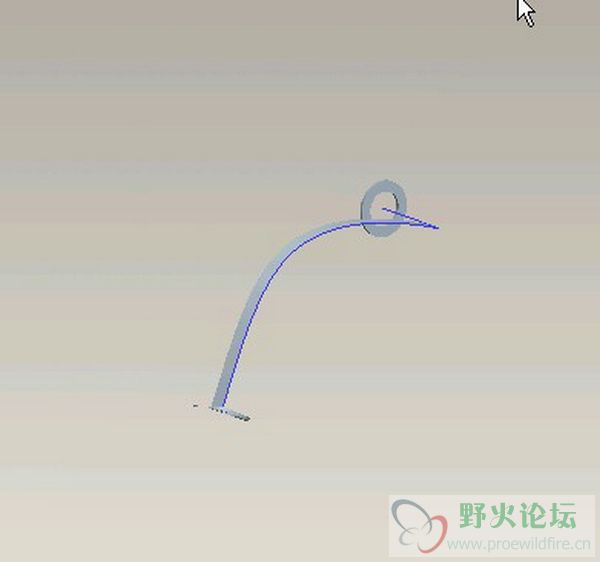

第三步：选择可变剖面扫描工具，设置扫描的选项，将参照设置为垂直于投影，单击草绘工具，绘制扫描的截面，完成扫描的创建；
      ……。
      PRT文件： prt0001.prt.part1.rar (92.77 KB, 下载次数: 978)

2010-6-10 17:42 上传

点击文件名下载附件

                         prt0001.prt.part2.rar (42.31 KB, 下载次数: 657)

2010-6-10 17:42 上传

点击文件名下载附件

。

P.S. :
1， 本主题帖因应apollo-ower【软管设计与仿真】提问帖而有所发。
      考虑到在其原主题帖发回帖可能共享面较窄，故发此专题帖，亦兼作回答。
     （“apollo-ower ”原问题帖发表于 2010-6-4 21:44）
     （原问题帖链接为http://www.proewildfire.cn/thread-43601-1-5.html ）
2，本主题帖现在用Pro/E 5.0 M040出图。
3，搜集到相适应的视频部份内容，同此上传至网盘，谨供参考共享（网盘有时限，凡需要者请应抓紧时间下载）。
      该部分视频的原始制作者为 詹友刚（男，1965年出生，工学硕士，近几年，在清华大学出版社编写了10余本Pro/ENGINEER 教程）。
      本主题帖对 詹友刚的视频内容做了上传及放送前必要的完全解密、消除加密、视频编辑等工作。从网盘下载后即可运用而无障碍。

     *褶皱型波纹软管——直管建模的建模视频仿真（3.73MB）
      http://www.rayfile.com/files/88c ... -9584-0015c55db73d/
     （此视频3.73MB，时长4分26秒，无声音，视频操作环境Pro/E 4.0）。
     *褶皱型波纹软管——“蛇型”曲管的建模视频仿真（13.5MB）
      http://www.rayfile.com/files/88e ... -a35e-0015c55db73d/
     （此视频13.5MB，时长10分58秒，无声音，视频操作环境Pro/E 4.0）。

      谨此，特提供参考共享！
