evalgraph函数的应用

wyw9898

evalgraph函数是用于曲线表计算，使用户能够使用曲线来表示特征，并通过关系来驱动尺寸。尺寸可以是草绘器、零件或组件尺寸，其格式如下：evalgraph("graph_name",x) 式中，graph_name是图形的名称，X是沿图形X轴的值，返回Y值。trajpar是proe的内部参数（即轨迹参数），它是从0～1的一个变量（呈线性变化），代表扫描特征的长度百分比。在扫描开始时，trajpar的值是0；结束值为1。
例1中的关系式sd5=evalgraph("GR1",trajpar*360)中sd5是希望受控制的变量，为两条中心线之间的距离，亦即截面中心距一个端面的距离。trajpar*360表示从0～360连续的变化，对应GR1图形基准特征的X值域，其物理意义是凸轮旋转一周的角度。sd5=evalgraph("GR1",trajpar*360)在GR1图形基准特征X方向的变化，会将对应的Y值返回给sd5，这样就可精确形成凸轮的轨迹。
大家可以分析领会例2中关系式的运用。
例1 c:\tulun.jpg

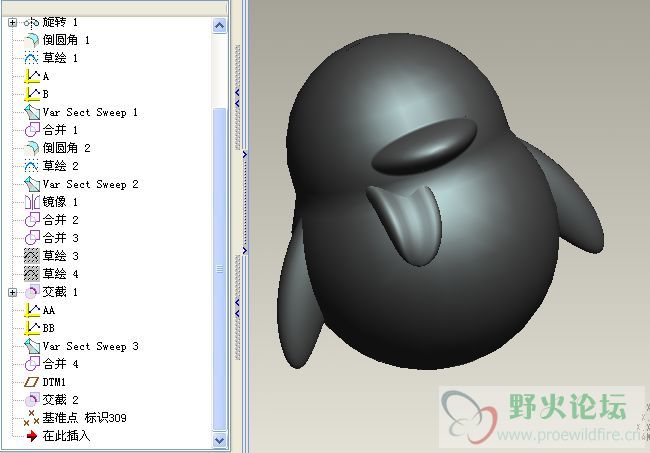

例2 c:\fly001.jpg
