proe中层的应用

    关于层，相信用过AutoCAD的都印象深刻吧，今天看到有人在论坛上问proe中层怎么用，貌似这方面还没有相关教程，就做了一个，希望对初学者有用。
主要内容
1.什么是层
2.层的用途
3.层的类型
4.创建和管理图层

1、什么是层、层树

   层是使你能够用来组织特征、组件中的零件甚至其他层的容器对象。也就是说，你可以将项目（诸如特征、基准平面、组件中的元件甚至是其他的图层）放到一个单独的图层里面来，从而可以对这些项目进行整体操作，如：同时选中这些项目、隐藏层中的项目，简化几何选取等等。
    可以根据需要创建任意数量的层，并且可将多个项目与层相关联。
    通过层树可以对层进行操作。打开层树的方法：
   l在主工具栏单击“层”按钮，即可打开层树，在此单击该按钮关闭层树。
   l在模型树等不单击“显示”——“层树”
   l在主菜单选择“视图”—“层”

   注意："层树"(Layer Tree) 命令仅在将配置选项 floating_layer_tree 设置为 no 时可用。

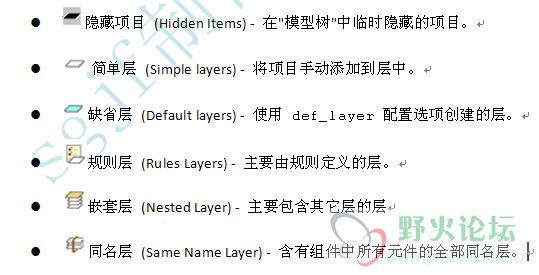

"层树"中会使用以下符号，用以指示与项目有关的层的类型：

2、层的用途

    层最常见的用途是从模型管理的角度来考虑的，可以对层中的项目执行整体操作，常用来隐藏设计中不再使用的基准特征、曲面特征等以保持截面的清晰和整洁。
  对层中的项目最常见的操做有两种：
2.1隐藏和取消隐藏层

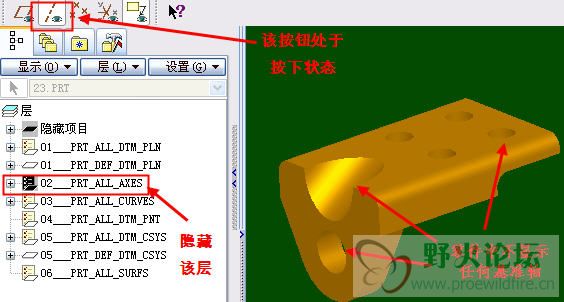

    可以隐藏或取消隐藏零件和组件中的层。如下图所示，当隐藏基准轴所在的层后，在模型中将看不到任何基准轴，即使是将基准轴显示的开关打开。


    隐藏层中的项目看上去似乎和隐含同样的项目类似，但实际上有很大去区别

• 隐含项目时，是将该项目从模型的再生循环中移除，而隐藏项目仅仅是将项目从图形窗口中移除
• 隐藏的项目仍包括在PROE计算（如质量属性分析）中，而隐含的项目不包括各项计算。

2.2在层上选取项目
    通过层可以方便的选取多个项目，而不必逐个选取各个项目，如要选择某个某个含有100个零件轴的82个零件轴，就可以使用层来选取。一旦选择了项目，就可以对这些项目进行操作，如删除、隐含、编辑等等。

3、层的类型

   在模型中包含三种类型的图层


3.1缺省：
    层可以包含在零件和组件模板中。如果使用包含缺省层的零件和组件模板，则proe会自动将模型中的不同特征与特定的缺省层相关联。使用缺省层也会使所有零件具有相同的一组初始缺省层，从而能在组件级使用级联层控制，因为每个模型的层名称都是相同的。
    可在模型中最多可建立 32 个缺省层。要做到这一点，须将配置文件选项 create_numbered_layers 设置为 yes。然后，通过设置配置文件 def_layer <type-option layername>（其中 type-option 为项目类型，layername 为分配给层的名称），可在创建项目时自动将这些项目添加到层。


      proe的层树中常用的缺省图层有：

• 【01___PRT_ALL_DTM_PLN】：该层放置零件上所有基准平面；
• 【01___PRT_DEF_DTM_PLN】：该层放置零件上所有系统定义的缺省基准平面；
• 【02___PRT_ALL_AXES】：该层放置零件上所有基准轴；
• 【03___PRT_ALL_CURVES】：该层放置零件上所有基准曲线；
• 【04___PRT_ALL_DTM_PNT】：该层放置零件上所有基准点；
• 【05___PRT_ALL_DTM_CSYS】：该层放置零件上所有坐标系；
• 【05___PRT_DEF_DTM_CSYS】：该层放置零件上所有系统定义的缺省坐标系；
• 【06___PRT_ALL_SURFS】：该层放置零件上所有曲面特征；

还有很多，可参见帮助文件。

  单击图层前的“+”号，可以展开图层中放置的内容。

3.2自动
  在模型树中隐藏项目时，隐藏的项目会自动添加到“隐藏项目”图层中。
3.3用户创建
    用户可以在模型中创建自己的层，并且可以在层中手动添加项目。


4、创建和管理图层
    在【层树】窗口中任一图层上单击鼠标右键，该菜单提供了图层中的常用操作。
右键快捷菜单各项含义：
l【隐藏】：隐藏选定图层，重画视图后其上放置的项目将不可见。
l【激活】：将选中的图层设为活动层，图层设为活动层后，接下来创建的所有特征都会自动放置在该图层上。注意：包含规则的图层不能设为活动层。
l【新建层】：用户新建图层。
l【删除层】：删除指定的图层。
l【重命名】：重命名选定的图层。
l【层属性】：系统弹出【层属性】对话框，用于向图层中添加或删除项目。
l【复制项目】：复制图层中的所有项目。
l【粘贴项目】：在指定位置粘贴复制或剪切的项目。
l【选取项目】：在指定位置粘贴复制或剪切的项目。
l【选取层】：选取该图层。
l【层信息】：系统使用信息窗口显示选定图层的信息。
l【搜索】：打开【搜索】对话框搜索符合要求的图层。
l【保存状态】：保存图层设置状态。
l【重置状态】：重新设置图层状态。

4.1新建图层并向图层中增删项目

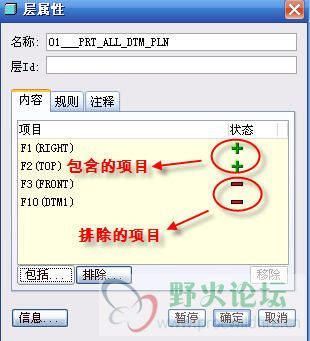

    在前述右键快捷菜单中选取【新建层】选项或在【层】下拉菜单中选取【新建层】选项后，系统弹出如图所示的【层属性】对话框，通过该对话框新建图层并向其中添加或删除项目。


    【名称】：层的名称这些名称可以用数字或字母数字形式表示，最多不能超过 31 个字符。
    【层Id】：可以为图层设置一个图层标识id，一般为空。
    【内容】：在内容选项卡，单击“包括”按钮，可以在模型树或实体模型上选择对象将其添加到该图层。同时也可以单击选取层树中已有的图层，将其作为新建图层的嵌套子图层加入其中。在对话框中的项目列表框中选取项目后，单击“排除”按钮，可以将选定项目从层中排除，但是该项目仍将显示在项目列表中，还可以随时被重新加入。但是如果单击“移除”按钮，则将其从项目列表中删除。
    【规则】：规则选项卡将显示为层定义的规则（如果已定义了规则）。通过规则可以根据所定义的条件来创建层。要根据规则创建层，只需先创建一个层，为其命名，然后再定义规则。除了特定的任务外，此类层在创建模板时非常有用。

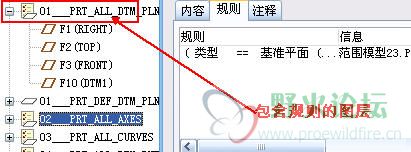

    使用规则创建的图层和未使用规则创建的同层以不同的图标显示，如下图。




4.2在零件模型中使用层

    在零件模型中隐藏图层的操作比较简单，在指定的图层上单击鼠标右键，在右键快捷菜单中选取“隐藏“选项即可。取消隐藏与上述操作类似。
注意：

            u如果同一个对象被放置到多个图层中，并且在这些图层中被分别设置为不同的显示状态，则只有当所有的图层都设置为“显示”时，该对象才可见，只要有一个图层设置为“隐藏”状态，该对象就不可见。
    u在零件模型中可以向层添加零件的多个任意特征，但在隐藏层时，仅隐藏特征项目中添加到层的非实体几何，如：基准特征和曲面。例如：如果在某层添加了孔特征并隐藏该层，则孔几何仍在图形窗口中，但与孔特征相关联的孔轴被隐藏起来。

4.3在组件模型中使用层
    与零件模型不同，如果在组件模型中向图层添加特征，则仅隐藏非实体几何，如果向层中添加组件元件，则隐藏实体几何。



4.4图层的状态
只要是隐藏或取消任何层，就是在修改该模型的图层状态。图层的状态不会自动保存，即使保存了模型也是如此。如果希望下次打开模型时能够保存这个层的状态，则必须保存它。
保存图层状态的方法有三种：
  u单击主菜单视图——可见性——保存状态
  u单击层树顶部按钮“层”——保存状态
  u右键快捷菜单——保存状态
如果保存了模型而未保存层状态，则消息窗口会出现如下提示：

要将层状态装置为上次保存的状态，可通过以下方法操作：
  u单击主菜单视图——可见性——重置状态
  u单击层树顶部按钮“层”——重置状态
  u右键快捷菜单——重置状态
可以将层状态保存到文件可用于检索或用于其它对象。
