工程图GB球标制作视频，尤其对标准件的标注（教程+球标原文件）

xtnbzone · 发表于 2011-5-16 15:18

首先感谢各位论坛网友的支持，最感谢野火大大，每次我求助的时候第一个回复的就是他老人家，在他的帮助下，我求助的诸多问题都已经解决，现在要奉献出来给大家共享，体会一下共享的快乐吧哈哈，野火大大身为论坛的管理员比较累不说，还得亲自回复各位网友的问题，本人很感动，好，言归正传，

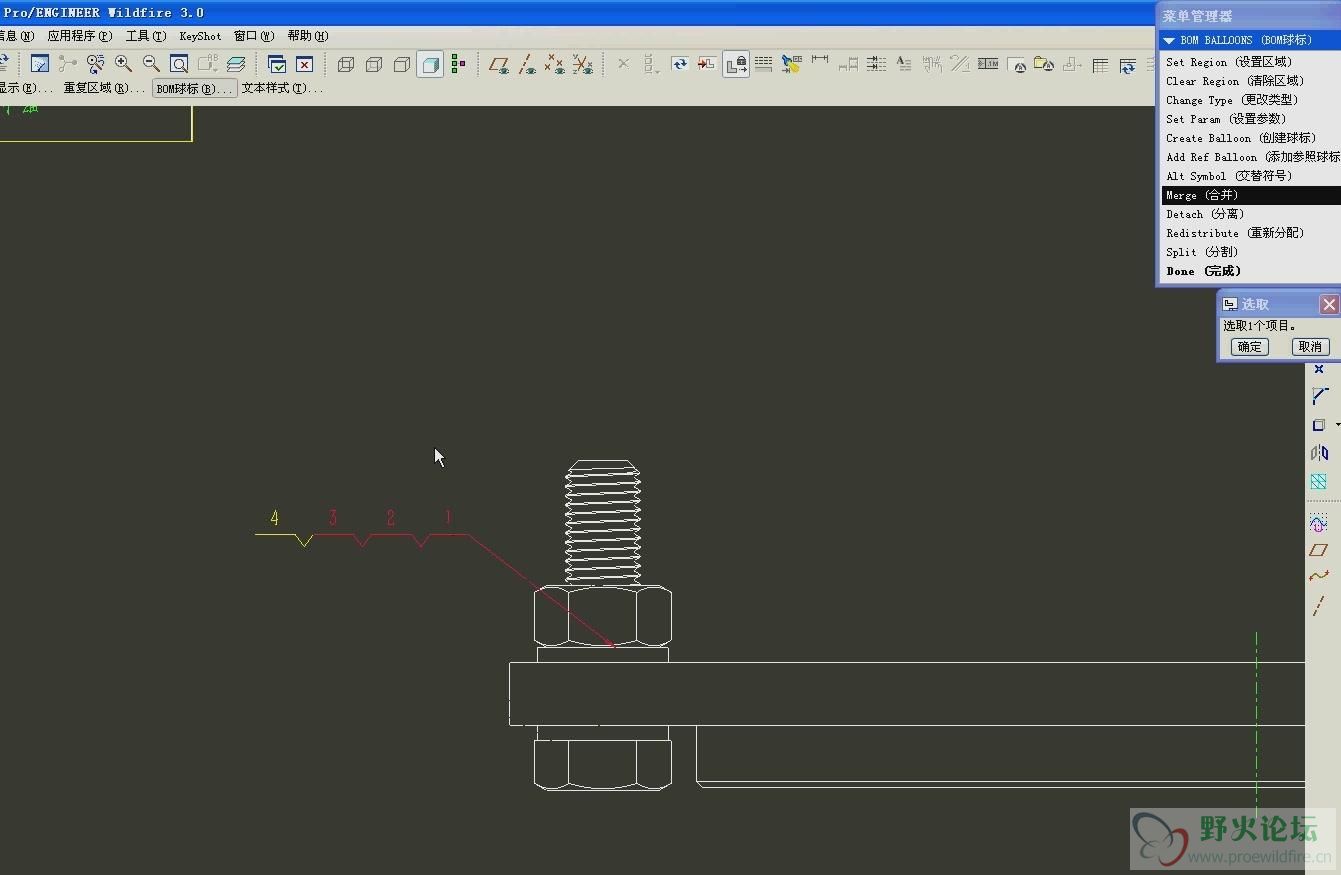

今天我要给大家演示一下在proe的工程图里面的bom球标的标注，普通的球标相信大家都会了，我今天要讲的就是关于球标的合并的问题，尤其是标准件的球标一般都合并到一起，不是垂直合并的就是水平合并的，符合GB，而且也比较美观大方，好看教程，我的球标是用的字体高度用的是3，估计很多人用3.5的，你自己该就可以了，希望能给像我曾经一样迷茫的兄弟们一点帮助，共同进步！！！
本教程付上教程里的球标文件，方便大家学习和运用，


[ 本帖最后由 xtnbzone 于 2011-5-16 15:21 编辑 ]

lynn00 · 发表于 2011-5-16 15:46

不错哦.借鉴啦.咋下不下来呢......

jinrily · 发表于 2011-6-24 14:36

正需要，谢谢LZ！

winner198463 · 发表于 2011-7-18 10:04

正需要，谢谢LZ！

xzl32 · 发表于 2011-7-18 10:10

BUC不错，支持一下。

wwy2004 · 发表于 2011-7-26 19:56

真实叫人泪奔啊，没人教自己悟性又不高，怎么能学好PROE呢，呵呵，还好有高人啊

迷途的牧羊人 · 发表于 2011-8-7 18:59

谢谢楼主喽

chenfg0515 · 发表于 2011-8-7 19:14

呵呵，谢谢楼主分享啊，互相交流，互相分享，是王道啊！

学有所成 · 发表于 2011-8-7 19:43

支持楼主下个来看看先

lys251 · 发表于 2011-8-12 14:40

楼主，能分享你的模型和工程图模板吗？
