五角星光线阵列教程

fjs2008 · 发表于 2013-10-23 22:14

今天有朋友在论坛求助不会做，之前有朋友在论坛分享过做法，但是他那个描述的不够祥细，很多人看了都不可能学会。

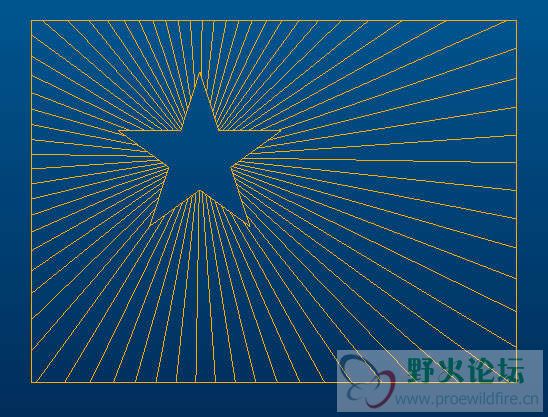

下面就和大家分享下我的操作方法，用proe5.0的软件做的，晚上又录了个视频。

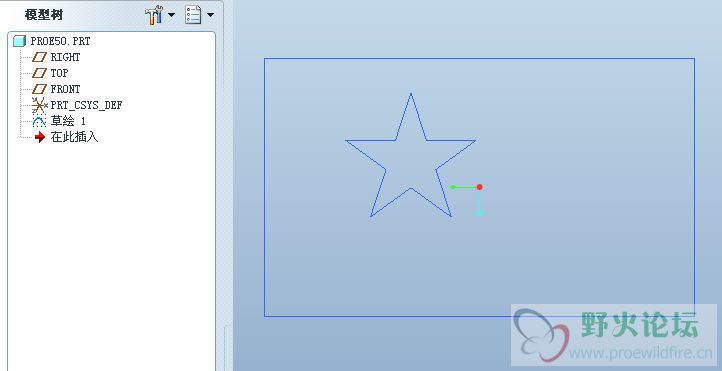

1、新建一个零件，草绘，用系统自带的调色板工具画五角星，中心落在基准坐标上。（草绘-数据来自文件-调色板），然后画一个矩形，两个特征在同一个草绘里完成。

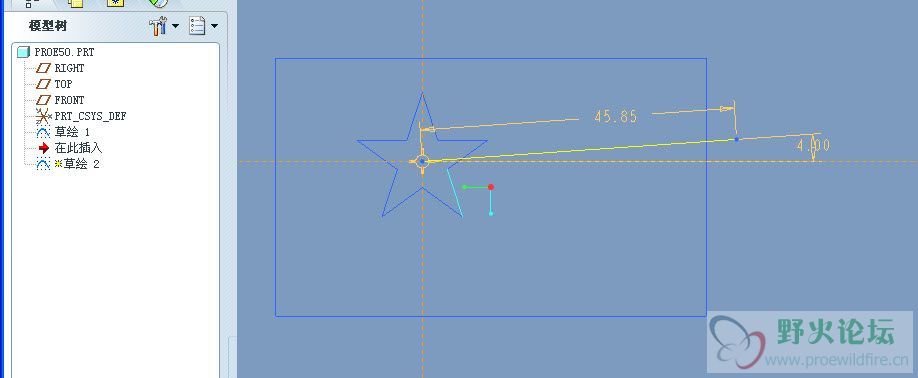

2、继续草绘，基准选择“使用先前的”。起点落在五角星的中心，端点尽量离矩形边稍微远一点，要保证直线旋转任意角度端点都在矩形外面。并且与基准线成一定角度。并且要标注如下图的两个尺寸

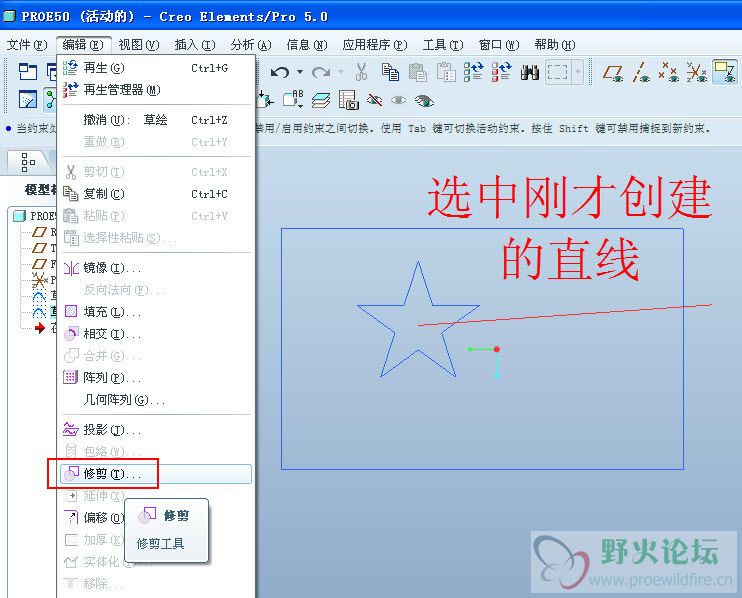

3、先把矩形外面多余的线段修剪掉。选择刚创建的直线，编辑-修剪。一定要选择了直线后修剪命令才可用，默认是灰色不可用的。

游客，如果您要查看本帖隐藏内容请回复

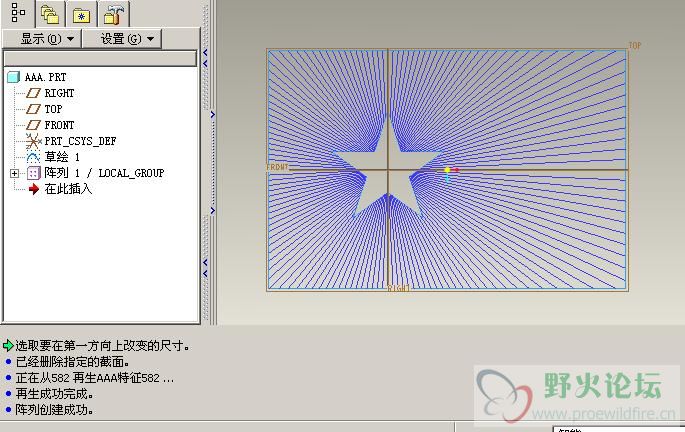

10、确认，完成阵列，得到我们想要的效果。

游客，如果您要查看本帖隐藏内容请回复
