Creo 2.0 入门级图文教程五——倒圆角与倒角

fjs2008

Creo2.0倒圆角

　　倒圆角特征是一种常用的边处理特征，它是通过向一条或者多条边、边链或在曲面之间添加半径面形成的。
　　下面介绍几个常用的倒圆角及使用技巧。
　　1、恒定半径倒圆角
　　2、可变半径倒圆角
　　3、通过曲线驱动倒圆角
　　4、完全倒圆角
　　5、过渡倒圆角
　　
　　倒圆角可以先点击模型-工具面板的“倒圆角”图标，再选取要倒圆的边；也可以反过来，先选取要倒圆角的边，然后点击模型-工具面板的“倒圆角”图标。

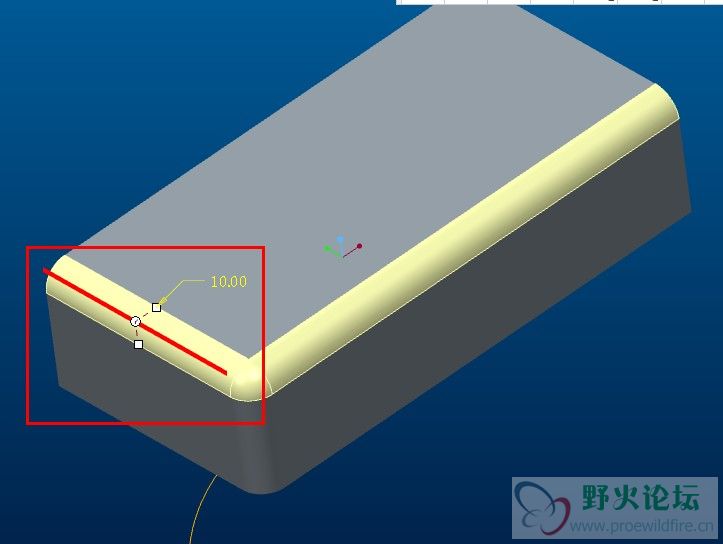

　　1、恒定半径倒圆角：整条边只有一个固定的半径值。

    如果要对多个边倒相同半径的圆角，只要在选择边时按住Ctrl键选取即可。

    2、可变半径倒圆角
    按前面的步骤进入倒圆角选项，从模型上选取一条边，再在“设置”上滑面板中，右击半径列表的空白处，从弹出的快捷菜单中选择“添加半径”菜单项，可添加一个半径。

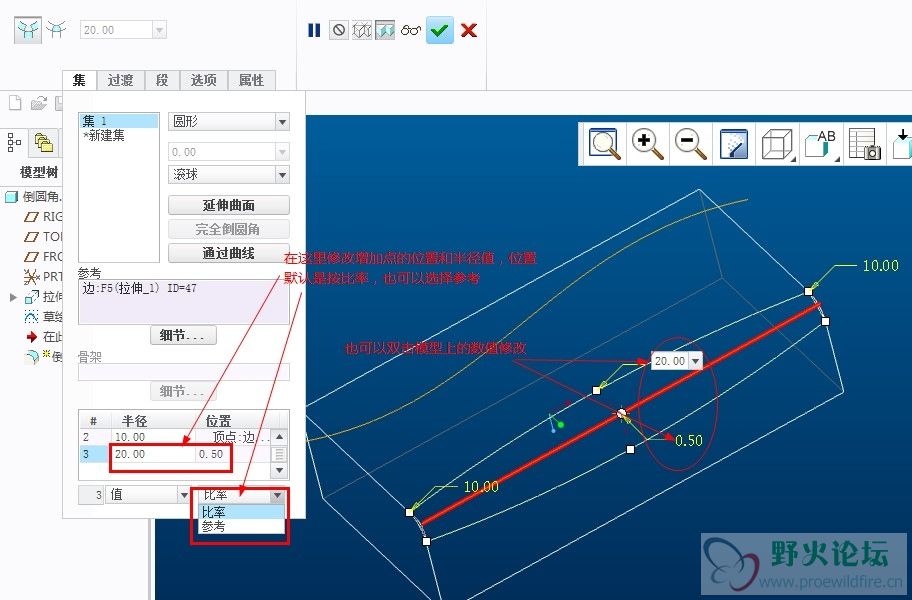

　　重复操作，可以添加多个，然后分别设置各个半径的大小，即可创建可变半径的倒圆角。第二次添加的时候，右击弹出的列表里面还有一项“成为常数”，如果点击，之前添加的半径都会删除。可以在列表里面修改位置和半径值，也可以在模型上双击数值更改，还可以直接拖动模型上的白色控制点理改，鼠标按住白色圆点，拖动更改位置，按住方点拖动更改半径值。半径值和位置都可以选择参考，一般都是选择参考到某一个基准点。



    3、通过曲线控制倒圆角的半径

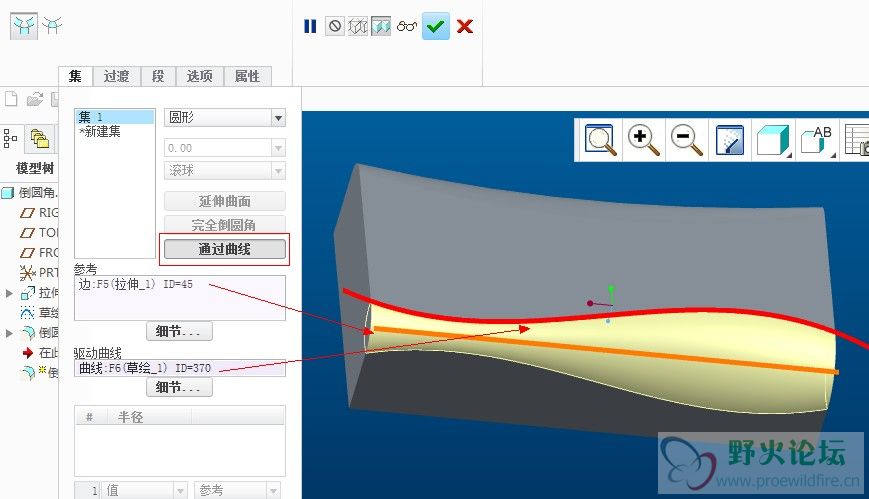

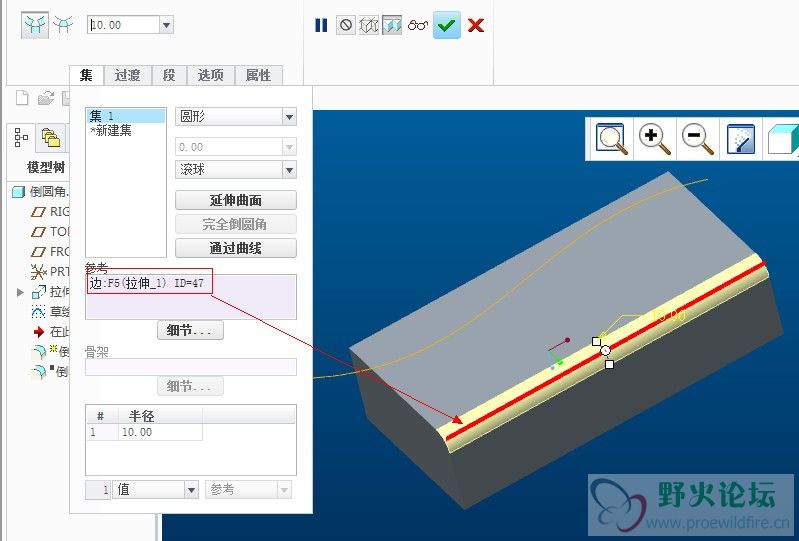

     从模型上选取一条边，然后单击“设置”上滑面板中的“通过曲线”按钮，下方出现“驱动曲线”收集器，选取一条曲线，系统将根据所选曲线确定倒圆角的大小，由此得到由曲线驱动的倒圆角


    4、完全倒圆角。

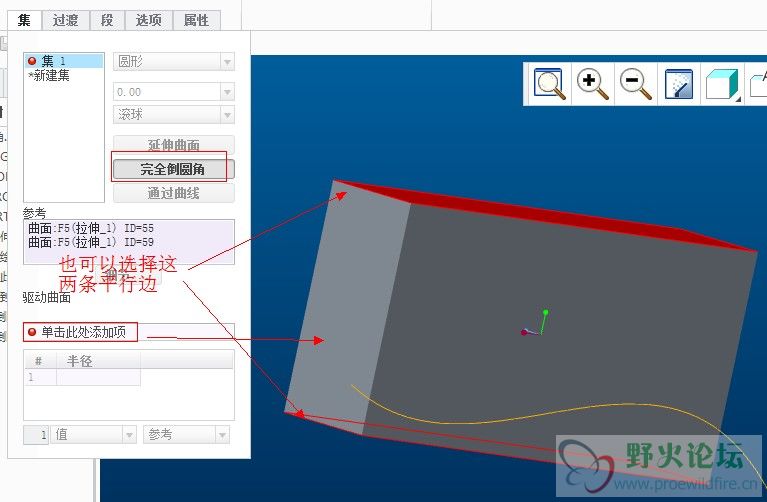

    当同时选取了两个平行边或两个曲面作为参照时，“设置”上滑面板中的“完全倒圆角”按钮将变为可用，单击该按钮，系统将移除两个参照之间的曲面，并用圆曲面代替它，从而得到完全倒圆角



    5、过渡倒圆角
     下面以论坛以前的一个求助贴来说明一下简单的过渡应用，原帖地址：
     http://www.proewildfire.cn/thread-113071-1-1.html
     a、先创建模型，并添加4个基准点。

     b、点击倒圆角，选择两条边

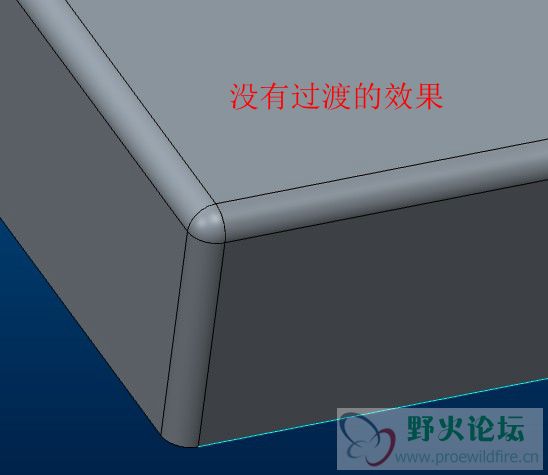

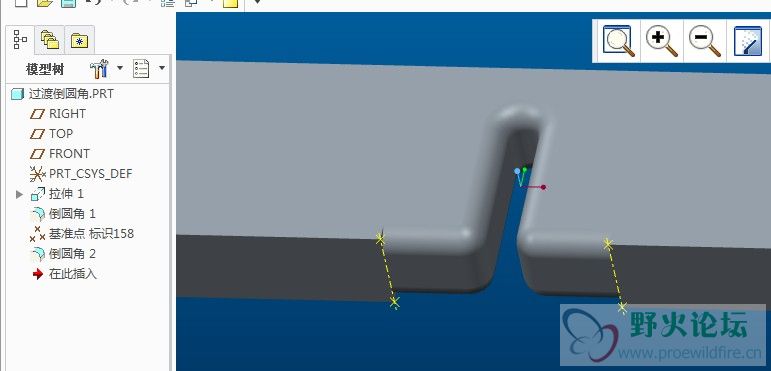

     c、切换到过渡模式。仔细看，会发现在模型参考边的两端会有一小段独立的特征（准确的叫法应该不是特征，不知道叫什么好，暂且这么叫吧），鼠标移动到上面会加亮显示。

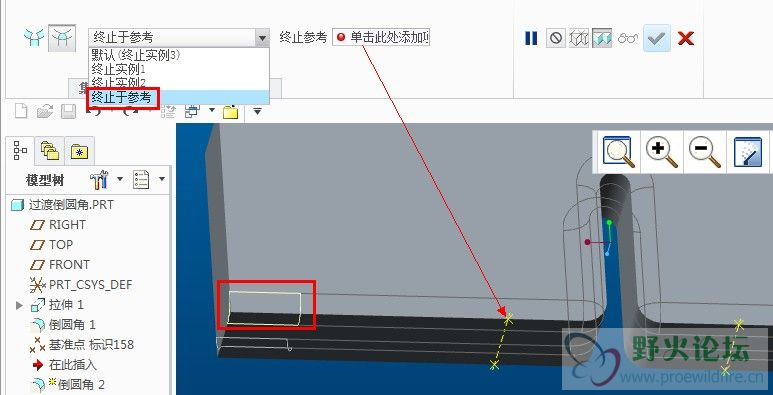

     d、点击其中一个，在上面过渡模式下拉列表选择“终止于参考”，选择之前创建的基准点

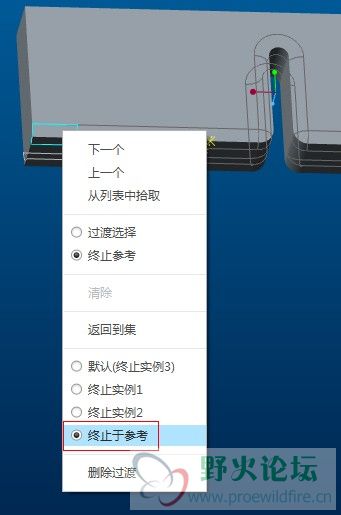

     e、也可以在点击加亮特征后，右击，在弹出的列表选择“终止于参考”，然后选择之前创建的基准点

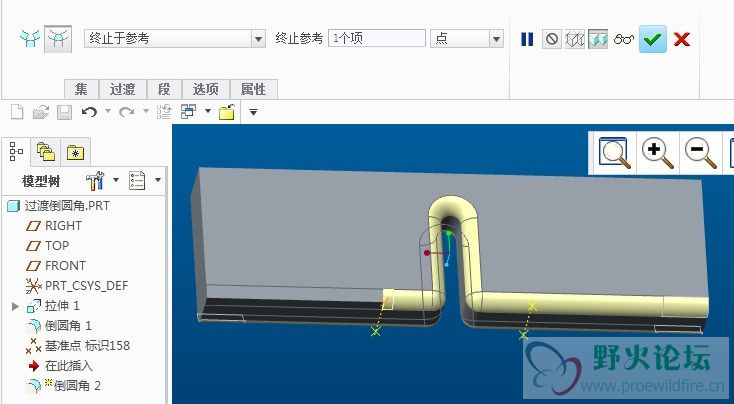

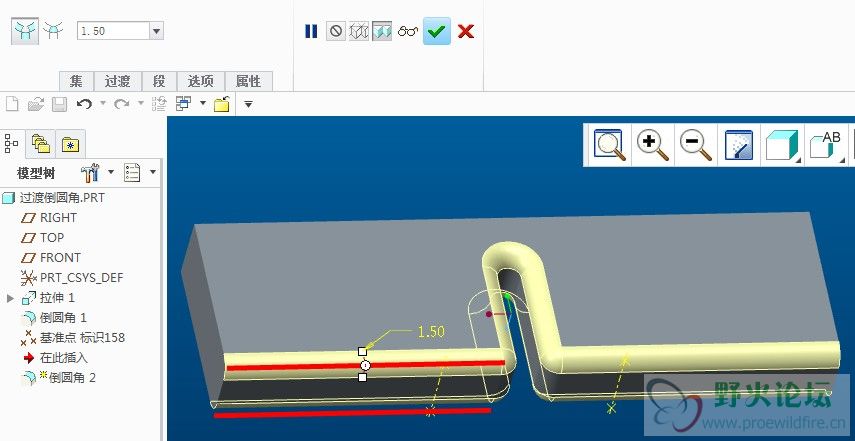

     f、第一个过渡做好的效果如下图:

     g、同样的方法，选择其它3个独立特征，终止参考也是选择其它3个基准点。

     h、如果要删除某个过滤，圆角特征，右键，编辑定义，切换到切换到过渡模式，点击下面的过渡选项，选择要删除的过渡，右健，删除过渡。

     i、过渡倒圆角的其它效果：
     我们选择共顶点的三条边一起进行倒圆角，这里就不细说步骤，大家看下效果，了解下。
默认的效果：

过渡类型选相交：

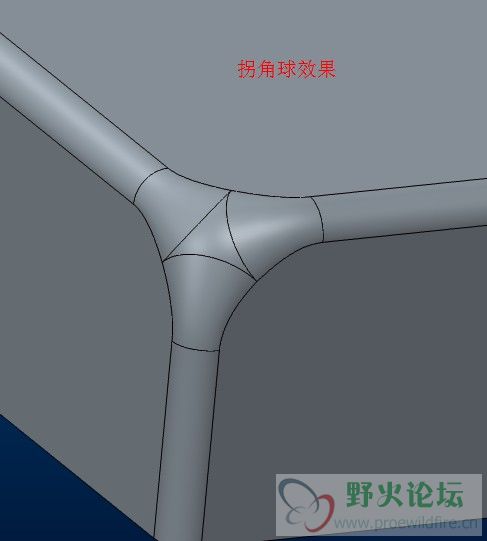

过渡类型选拐角球：


     还有一种状况，相信我们都有碰到过，如下图，本来只想对选中的这一段进行倒圆角，但是，一选中，和它相关联的边都会默认也一起选中，怎么办？



游客，如果您要查看本帖隐藏内容请回复

     打勾确认，效果如下。


倒圆角的内容还有很多，我这里只是讲了一些很基础很常用的，只要基础的都弄通了，其它的也都是浮云了。

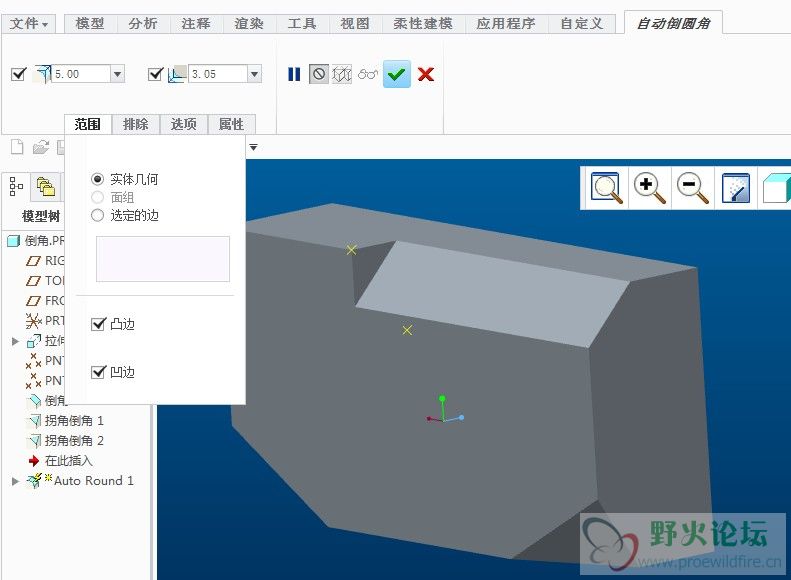

突然发现还有一个自动倒圆角的，不知道是新增加的还是以前就有的撒，反正是没注意过。大家可以了解下，估计不是很实用。

简单看了下，就是可以对模型的凸边或者凹边快速进行倒角，但是倒出来的半径是一样的。



补充：刚才打开proe5.0的软件看了下，也有自动倒圆角功能了。



[ 本帖最后由 fjs2008 于 2013-7-29 00:02 编辑 ]

fjs2008

倒角

同倒圆角一样，可以先点击倒角命令再选取倒角对象，也可以先选取对象再点击倒角命令。

我们可以看到，倒角的模式有好几种，除了下图看到的，下拉菜单下面还有好几种。还有过渡倒角模式。

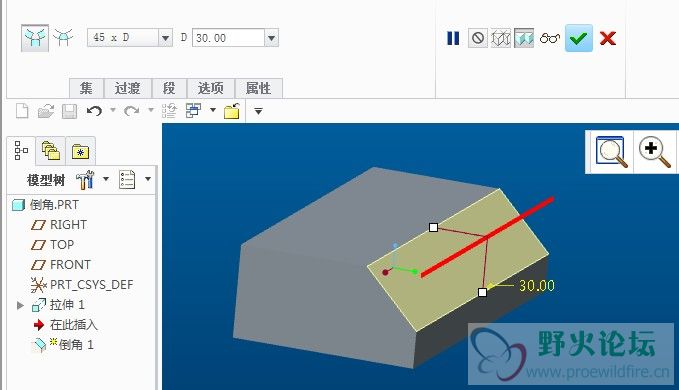

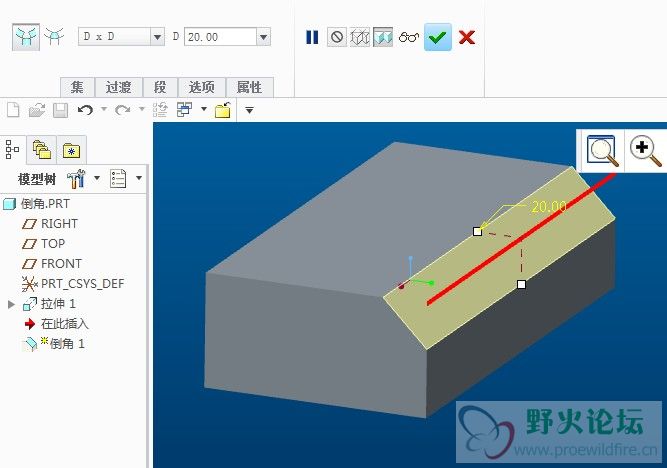

1、DxD：倒角后的两条边线到原边线的垂直距离是相等的。如果要对多个边倒角，只要在选择边时按住Ctrl键选取即可。

  倒角的距离也可以通过选择参照。

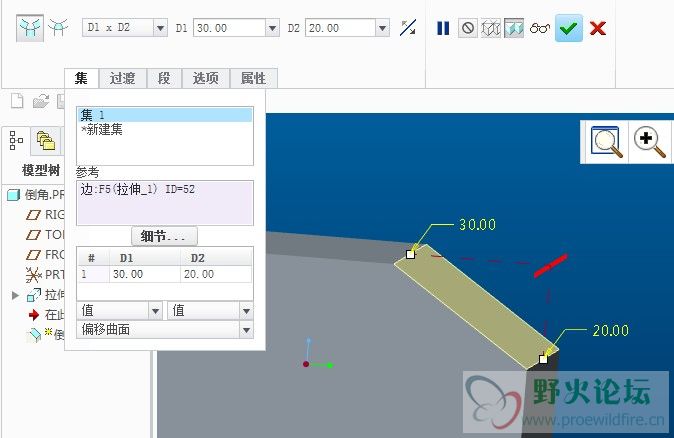

2、D1xD2：倒角后的两条边线到原边线的垂直距离不一样。

3、角度xD：

4、45xD：倒角的效果跟DxD是一样的。

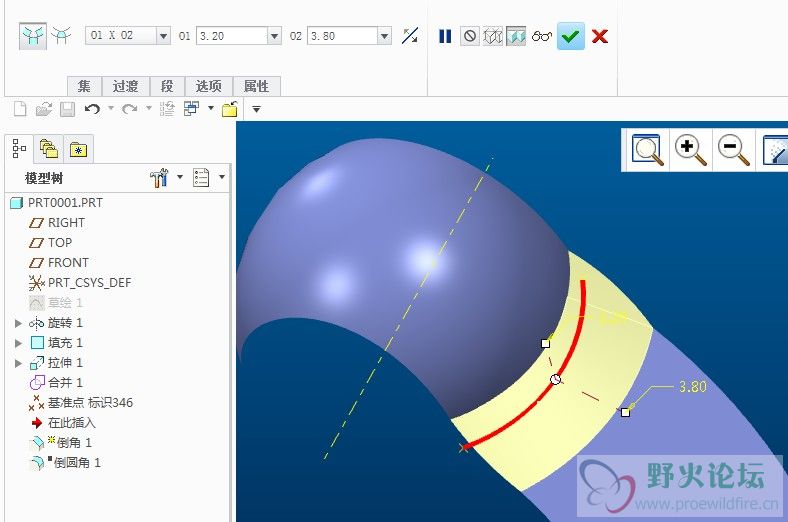

5、还有OxO和O1xO2两种，我之前也没怎么注意，不知道有什么区别，表面看是多了一个白色的圆形控制点。了解一下再来补充。


补充：刚才查了下，O x O是在沿各曲面上的边创建倒角时。如果 D x D 不适用时，creo 才会缺省选取此选项,O1xO2也是一样的。

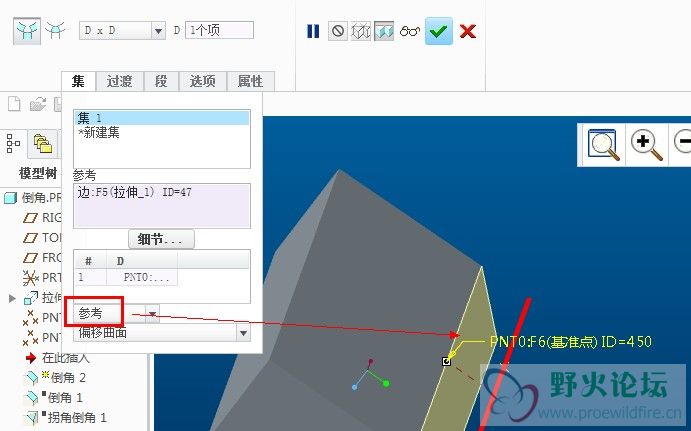

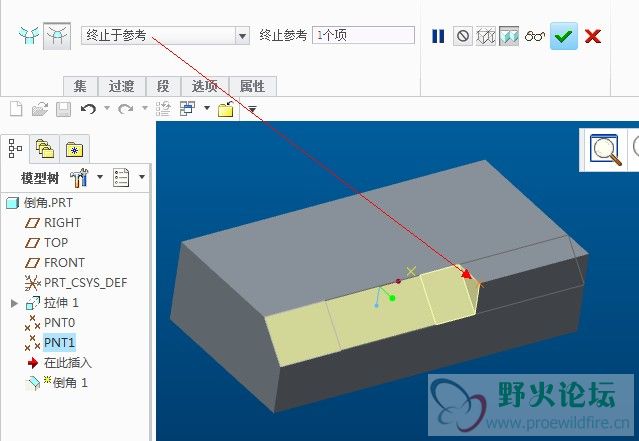

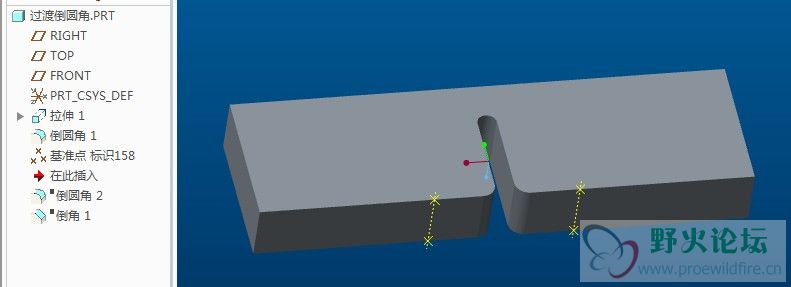

6、简单的过渡倒角方法跟过渡倒圆角一样，选取倒角边，切换到过渡模式，点击两边的“独立特征”，选择“终止于参考”，选择基准点。

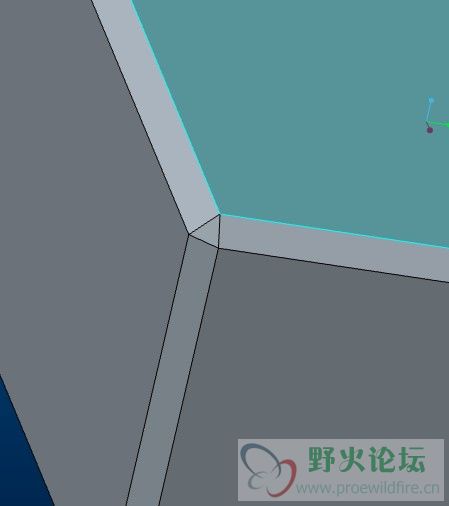

  共顶点的三条边同时选中倒角的默认效果如下:

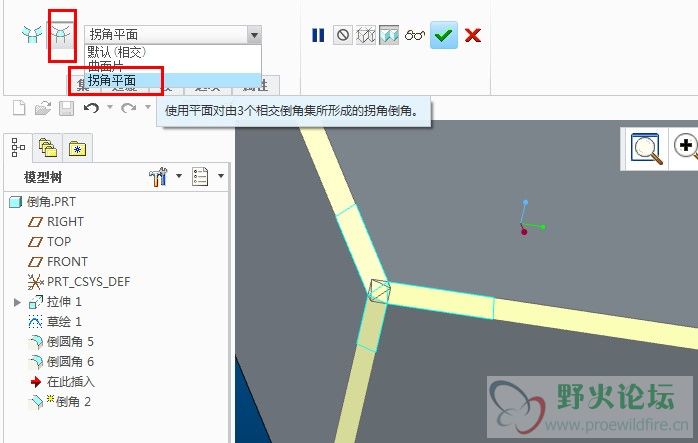

  我们用过渡倒角里面的“拐角平面”

  效果又不一样哦

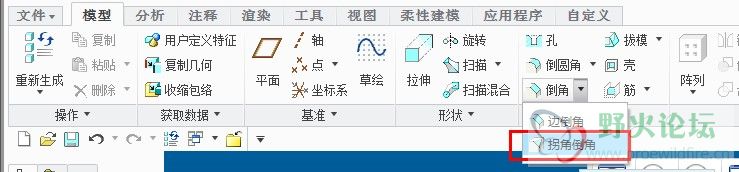

7、还有一种拐角倒角

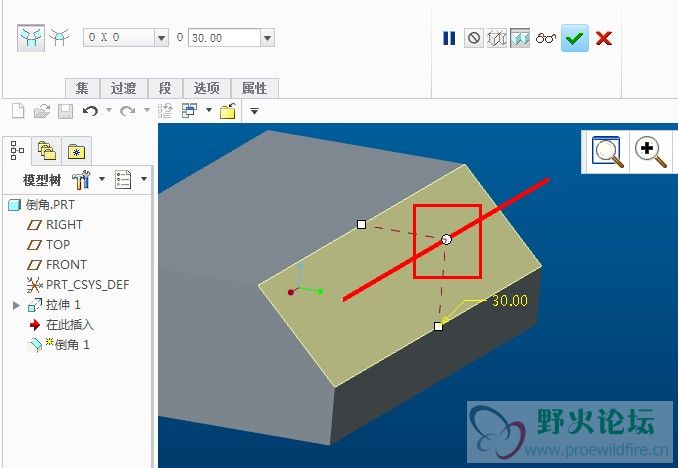

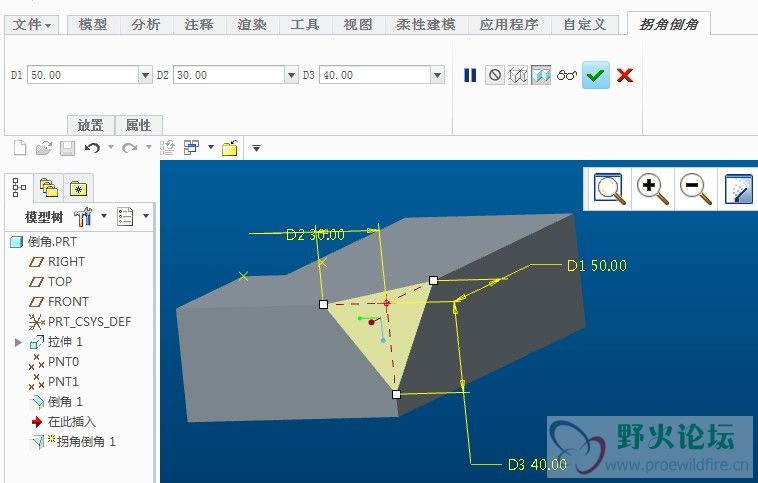

选择一个顶点，分别设置顶点到3条边的距离。

下面是我先用拐角倒角倒完顶点，然后对三条相邻边进行倒角，效果也不错。


倒角的命令也不多，只要把基础的都掌握了，其它的都是浮云了！！
