麻花钻制作过程图解教程

野火 · 发表于 2007-12-18 22:52

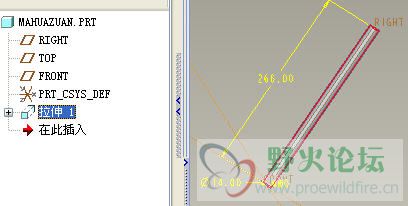

1、先拉伸一个圆柱，直径 14，长度 266，如下图：

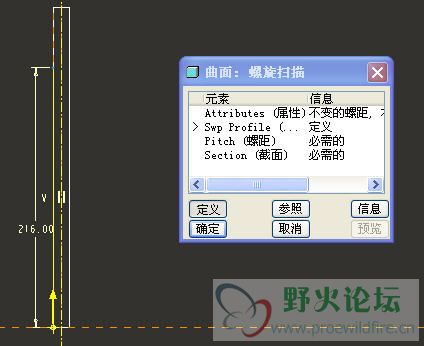

2、插入，螺旋扫描，曲面，在右边弹出的菜单中按默认选项，直接点完成；然后选择一个通过轴线的平面草绘如图所示轨迹（注意别忘了画中心线）

3、做完上面一步后点完成，然后当提示输入螺距时输入 70；之后进入截面草绘，按下面图画一条线，长度为 4，然后点对号完成，确定。

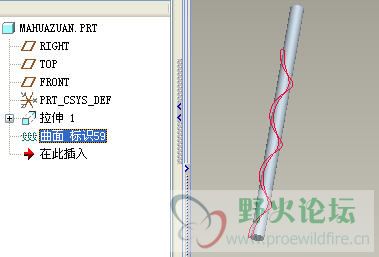

4、做好的螺旋曲面如下图：

5、按住 ctrl 选中圆柱面和前面创建的螺旋曲面，如下图

然后点菜单，“编辑”、“相交”，创建出如下螺旋曲线：

完成后隐藏前面创建的螺旋曲面。

6、选中创建的曲线，然后启动可变剖面扫描工具，选项设置如下图

游客，如果您要查看本帖隐藏内容请回复

[ 本帖最后由野火于 2007-12-19 07:56 编辑 ]

野火 · 发表于 2007-12-18 23:44

再来写几个字

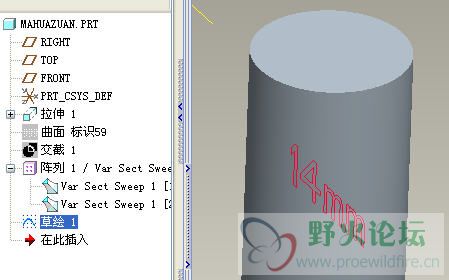

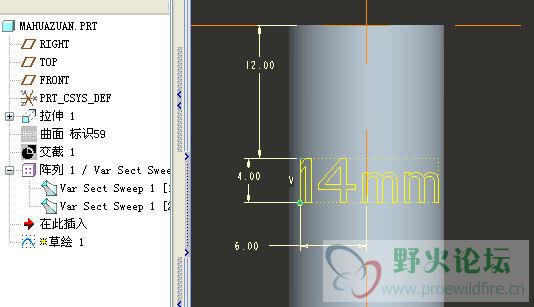

1、点草绘，写上14mm，画线的时候从下往上画，如下图

完成

2、在上面草绘文字选中的情况下，点“编辑”，“包络”，根据需要切换下包络的方向，如下图

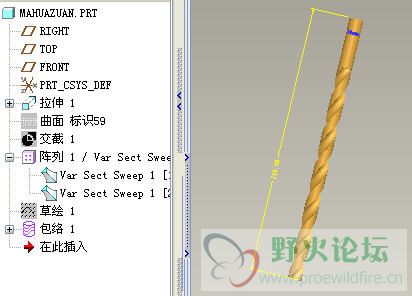

3、完成的模型

完成的模型见附件

游客，如果您要查看本帖隐藏内容请回复

[ 本帖最后由野火于 2007-12-19 07:57 编辑 ]
