麻花钻的详细建模

407124015

发了我一个多小时打的~够详细了
一.先确定几个重要的几何参数
  螺旋角β，根据tgβ=ЛD/螺距取指，这里，取螺距=65MM
  直径D，取D=10MM
  工作长度小l，这里，取l=45MM
  总长度L，取L=89MM
  钻心厚度K，取K=2MM
  顶角2Φ，取2Φ=118°
  棱边宽度f,取f=1MM
  棱边高度k,取k=0.3MM
  横刃斜角Ψ
  各种几何参数的取值，具体参考刀具设计手册
二.创建曲线
1.选择创建曲线 ，从方程创建曲线
2.坐标系选择
坐标系类型选择：笛卡尔
方程：x=5*cos(t*360)
         Y=5*sin(t*360)
         Z=65*t
   这里的5就是半径，D/2所以为5，65就是螺距
保存记事本，退出，生成曲线。


三.拉伸

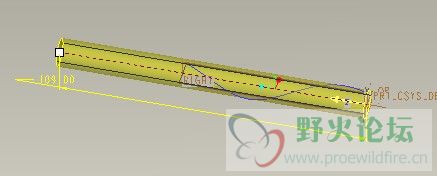

根据上图，拉伸，以那个底面FRONT，拉伸
拉伸的长度=L-小l+65=109

四.切旋转部分
用可变剥面扫描工具
参照如图所示：

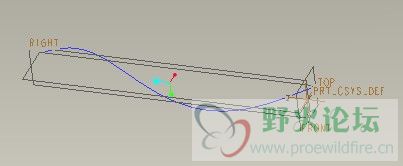

轨迹线选择那条曲线，然后面选择恒定法向，方向参照就是那个底面了
然后点那个笔，如图 ，开始画截面
   截面如下图

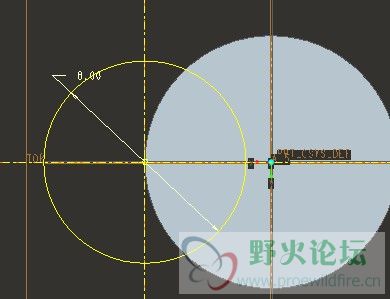

   这里的截面我用的是一个直径为8的圆，这是简化后的截面，理论上来说截面是个不规则的曲面。

4、要注意的是，选择实体和却除




阵列

得出


[ 本帖最后由 407124015 于 2009-4-4 14:58 编辑 ]

407124015

修饰螺旋部分与刀柄的连接
大家可根据自己所喜欢的方法修饰，下面是本人的修饰方法
螺旋

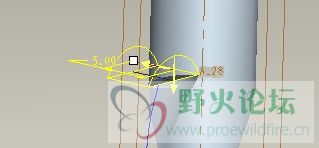

如图，选择角度是90


拉伸却除
如图，把那个给却了

以上每个都跟上面的一样进行阵列
倒角再次进行修饰

创造棱边
以此图的RIGHT平面为基准，就是要那条曲线正好面向我们，不同的面为基准，等下的算法就不一样，现在我们先要确定几个值
设为   角A、X、Y、Z
Z=螺距/4=16。25MM
Y=2*棱边高度=0。6MM
角A，由下图得出

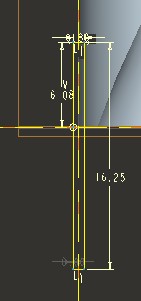

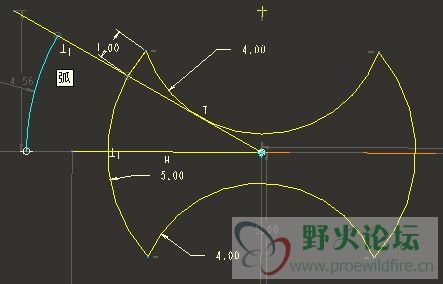

就是那条弧所对应的角度，用草图然后标注可得出，那个尺寸1。00MM就是棱边宽度，图形就是截面
根据，角A/X=360/螺距可以得出A，这里A=6。08MM
扫引轨迹
如图，长度就是65-A

截面


如图，对应的数据，就是上面的值

得出，后进行阵列。
最后如图，把那多出来的给却了，如图

做转头
先把小l给却出来

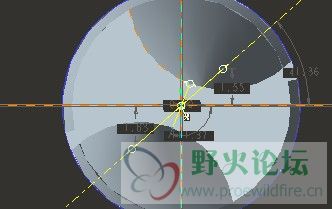

草绘画出横刃，这里就要用到横刃斜角

做平面，已穿过横刃和与底面夹角做平面，底面夹角由顶角转化得来
然后在平面上进行拉伸却除

阵列，得出
修饰

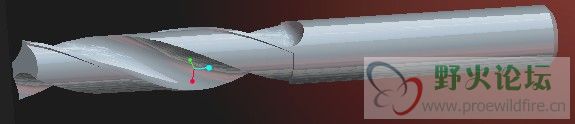

一些小地方在修饰下，比如刀柄最后的倒角什么的，最后得出麻花钻。
