自动提取钣金件展开尺寸

i_am_luotuo1 · 发表于 2021-11-9 11:58

本帖最后由 i_am_luotuo1 于 2021-11-9 11:57 编辑

  工作中经常需要钣金件的展开尺寸用于生产下料，为了提高效率和准确性，根据坛友以前分享的一些经验，通过参数关系，实现了软件自动提取！
现在把我的经验分享出来，有同样需求的坛友自取。
1、为了保证展开尺寸的准确，请根据你们公司生产设备及工艺定义折弯系数表；
2、定义关系文件，内容必须包括以下2条；

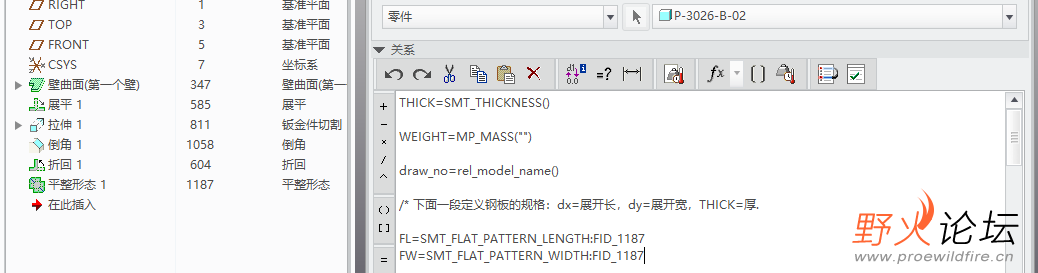

   FL=SMT_FLAT_PATTERN_LENGTH:FID_
   FW=SMT_FLAT_PATTERN_WIDTH:FID_
3、录制映射键，具体内容为：树列中显示特征标识——创建平整形态——关系——从文件导入定义的关系
4、在关系框的上述两条参数“_”后填入平整形态的标识号后确定；

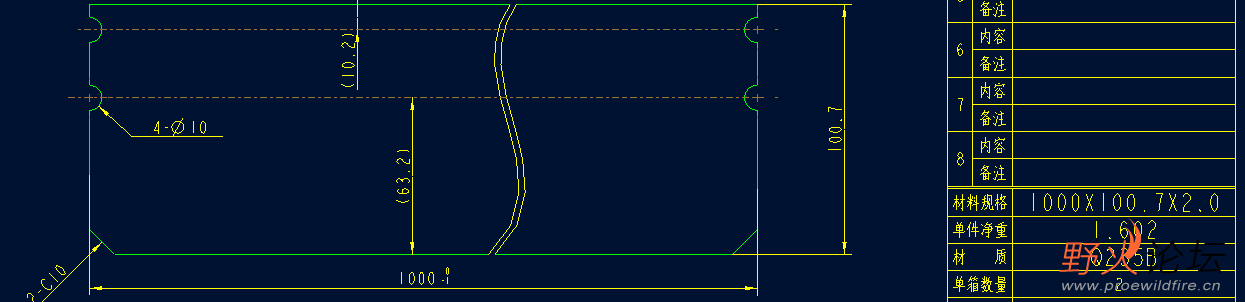

以上就完成了相关参数的定义，可以直接在二维图和BOM中直接引用展开的长宽尺寸了

需要注意的是，创建平整状态时，零件不能有隐含特征，否则会创建失败，参数定义完成后可将平整状态隐含。
不会排版图片，大家凑合看。
上传了我自己用的关系和映射键录制，供参考。
