我们再把选项default_draw_scale设为0.5（也就是1：2），
我们再插入一般视图，得到下面图示的结果

   我们的图框还是A4没有变，但一般视图却变小了！
   正是因为页面缺省比例变了！这样就可以看到明显的区别。
   要改变页面的缺省比例，只需要双击左下角的比例值输入新的比例就可以了。如下图所示

31358302 · 发表于 2008-8-10 21:36

注意输入这个比例值，要注意格式，可以输入0.5或1/2而不能输入1：2。

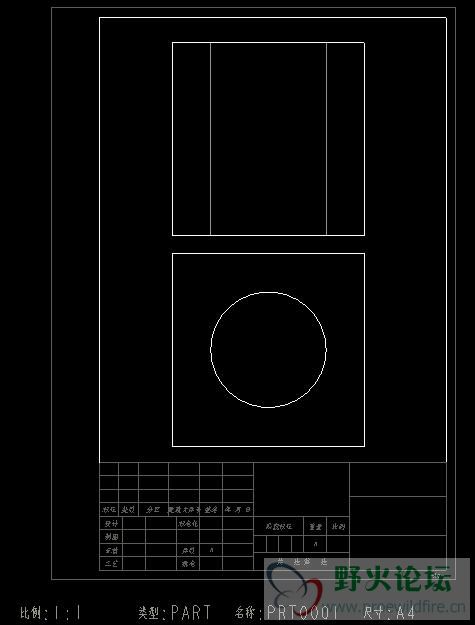

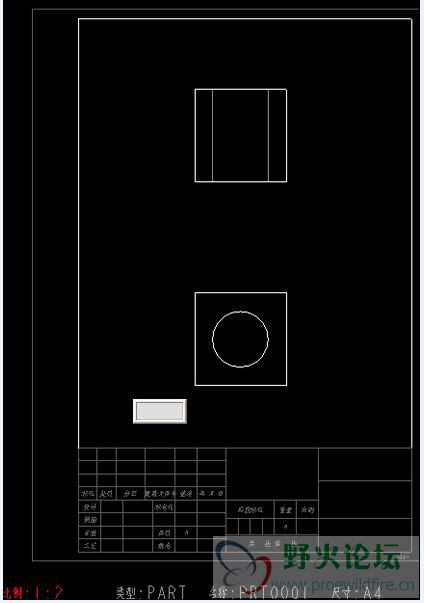

下面是两个不同页面比例的图纸，大家可以对比一下。

31358302 · 发表于 2008-8-10 21:37

从上面可以知道这个页面缺省比例可以由config.pro进行设定，也可以在工程图中进行设定。
那么设哪个好呢？这是没有绝对的！但必须搞清楚的是，config.pro是对所有工程图有效，而进入工程图后改的页面比例只对当前的工程图有效！
也就是说刚开始进入工程图还没有改页面比例之前，就是按config.pro中设定的比例。
如果说你的零件一般比较大，每次进工程图都要改一次比例，比例也相同，那么你在config.pro中设好比例比较方便。
如果你的工程图每次的比例都可能不一样，那么在config.pro中就把比例设为1好了，具体到工程图中再修改。
一般来讲，我们推荐大家设置default_draw_scale为1（即1：1），具体的页面比例到工程图中再改。

31358302 · 发表于 2008-8-10 21:38

什么是视图的定制比例？怎么改变视图的定制比例
按常规的制图方式这个视图的定制比例可以说是多余的！因为有页面比例就可以了！
初学者往往被页面比例和定制比例搞得一头雾水。一般应用我们只要知道页面比例就可够用了。
当然PROE有这个功能，是考虑到其他应用的。比如说一个页面中有多种比例存在的情况。

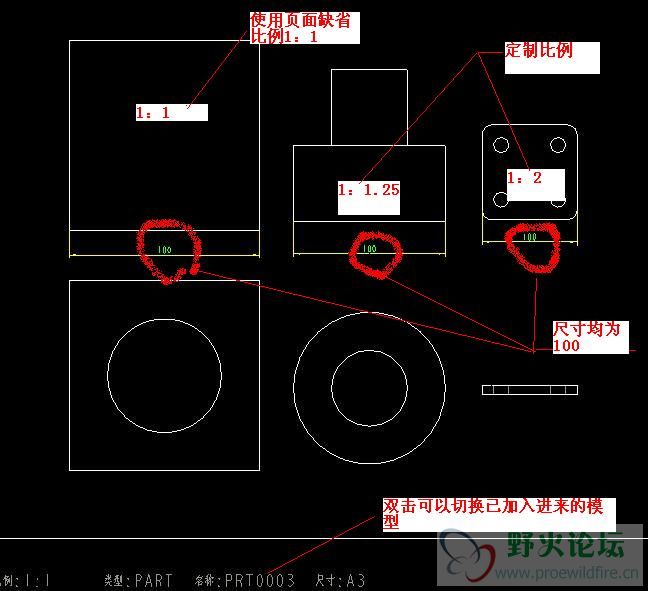

比如前面的方块例子，我们看一下下面这个图，来认识视图定制比例。

31358302 · 发表于 2008-8-10 21:39

由上图我们可以知道可以单独设置视图的比例，即视图的定制比例。
一旦设置了视图的定制比例，比例就不受页面比例的控制了！知道这点很重要！
当然上图的例子没有实际意义。我们可以再想想其它应用，比如当我们想在图纸中插入一个立体图，而立体图按页面的缺省比例放不下时，这个视图比例就大有用处了！
还有一个用法就是PROE支持一个页面内有多个模型，也支持一个工程图有多个页面多个模型。这使得比例得到了更加广泛的应用。
但必须说明的是存在投影关系的视图比例是统一的，一旦父视图的比例改变了，与之相对应的投影视图也会跟着改变。如下图所示，是多个比例的混排。

31358302 · 发表于 2008-8-10 21:41

在工程图中添加模型的方法：右键属性——绘图模型——添加模型，可以重复添加多个模型。
   注意屏幕左下角显示的是当前模型，双击可以切换模型。
   在当前模型下，就只能插入当前模型的视图。
   在工程图中插入页面，插入——页面即可，同时注意通过菜单图标进行切换页面。
   如下图所示，同一个页面也可以参考上面的方法加入多个模型的视图。由此类推就可以派生出多个页面多个模型的工程图。

   利用PROE的多页面多模型功能和单独的视图比例控制，我们可以把一组零件放在一个页面内，
也可以把一个组件的零件单独放在不同页面灵活运用来完成工程图。
但这毕竟是一种特例，我们还是不推荐这么做，因为不利于图纸的管理。
当一个工程图文件有多个模型时，某一个模型丢失或损坏将导致工程图不能打开。

31358302 · 发表于 2008-8-10 21:41

（4）改页面缺省比例还是改视图的定制比例？&scale引用的是哪个比例？

对于一般单一模型的的工程图，可以更改页面的缺省比例，也可以更改视图的定制比例来达到我们做合适比例视图的要求。
至于更改哪一个是无所谓的，都可行！而且并不会冲突。但我们还是推荐更改页面缺省比例，为什么？
因为&scale引用的正是页面的缺省比例！
正因为&scale引用的是页面比例，所以当你改动了视图的定制比例时，&scale值还是不会变的。
一般我们在做图框时会在标题栏内输入&scale，以引用比例实现参数化。但必须明确这是引用的哪个比例才有意义。
而视图的定制比例不能被引用

31358302 · 发表于 2008-8-10 21:43

（三）proe转Auto CAD的比例问题

这是很多网友都关心的问题，其实可以分两种情况，一是按PROE中的视图比例输出到Auto CAD，即PROE中的视图比例、图框保持不变。这种情况我们首先要检查以下选项
1、三维模型中单位是mm
2、系统配置文件config.pro中
drawing_setup_file 指定了工程图的配置文件，这样配置文件里的drawing_units mm才有用
3、工程图配置文件选项*.dtl中
drawing_units mm
只要设好上面这三点，转到Auto CAD中仍会保持PROE中的工程图一样，不会变。
如下图所示,

31358302 · 发表于 2008-8-10 21:44

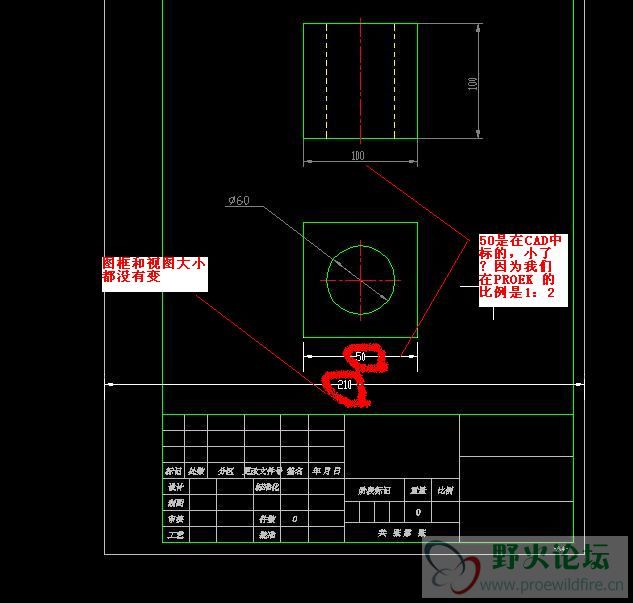

上楼第一个图是在PROE里，注意我们用的页面比例是1：2，
第二个是转CAD后的图。实际这是没有错的！转CAD后保持PROE原有的比例。
也就是保持原PROE中视图就图框的原则。
而大多数人都希望我们转完之后，标出来的尺寸还是100！这是我们要讲的第二种情况

第二种情况是不管PROE工程图的比例是多少，将视图全部转换为1：1。
也就是实现了转Auto CAD后真正的1：1。
我们只要在第一种的情况下在config.pro中再加入这一条选项dxf_out_scale_views yes
转完后的情况，如下图
