求大师帮忙展开下这个零件！

学有所成 · 发表于 2012-8-13 10:17

以红线分成两件分别展开！先谢各位啦~~~急~~~~

zhubaoming · 发表于 2012-8-13 13:44

楼主的画法有问题，实体的怎么可以展开呢？

展开是对钣金模式下画出来的零件才可以

画这个零件的方法是先画一个实体，再转钣金件抽壳，创建折弯，创建裂缝连接，这样才可以展开的

[ 本帖最后由 zhubaoming 于 2012-8-13 13:53 编辑 ]

ty2c26 · 发表于 2012-8-13 21:27

同求高人展开。实在没得办法。

lizehui158 · 发表于 2012-8-14 10:14

无锡小刘 · 发表于 2012-8-15 16:34

这是典型的天方地圆的产品展开图，很好展的，不过就是画的时候要注意，你在论坛厘米搜下好多这样的例子，学习就会了

wxf1314520 · 发表于 2012-8-16 18:25

这能展开吗？你用拉伸画个零件居然还想展开？只有钣金零件才能计算展开尺寸。

拼单 · 发表于 2012-8-19 17:57

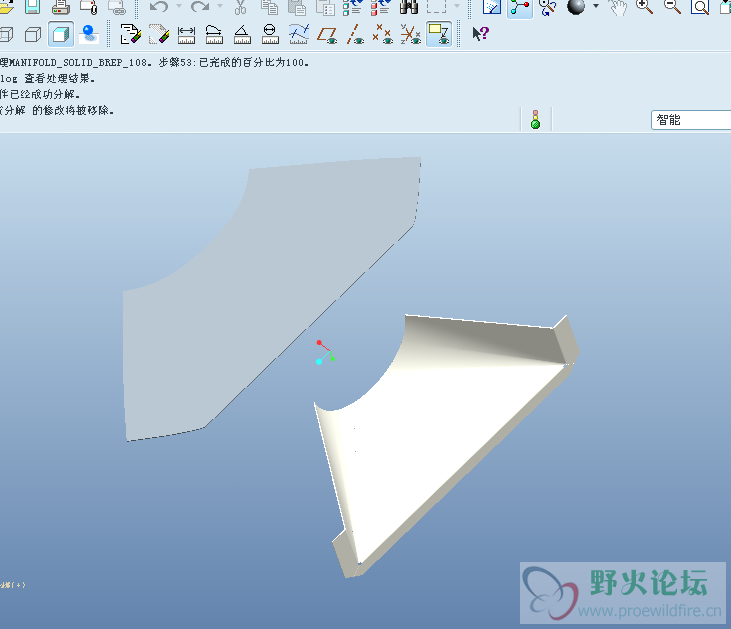

看看这个可以吗？第二个展开角上就重叠了，那里我改了一下。。你再看看！！ QQ截图20120819175522.png

a1.zip (151.99 KB, 下载次数: 0)

b1.zip (156.08 KB, 下载次数: 0)

[ 本帖最后由拼单于 2012-8-19 18:00 编辑 ]

学有所成 · 发表于 2012-8-26 10:19

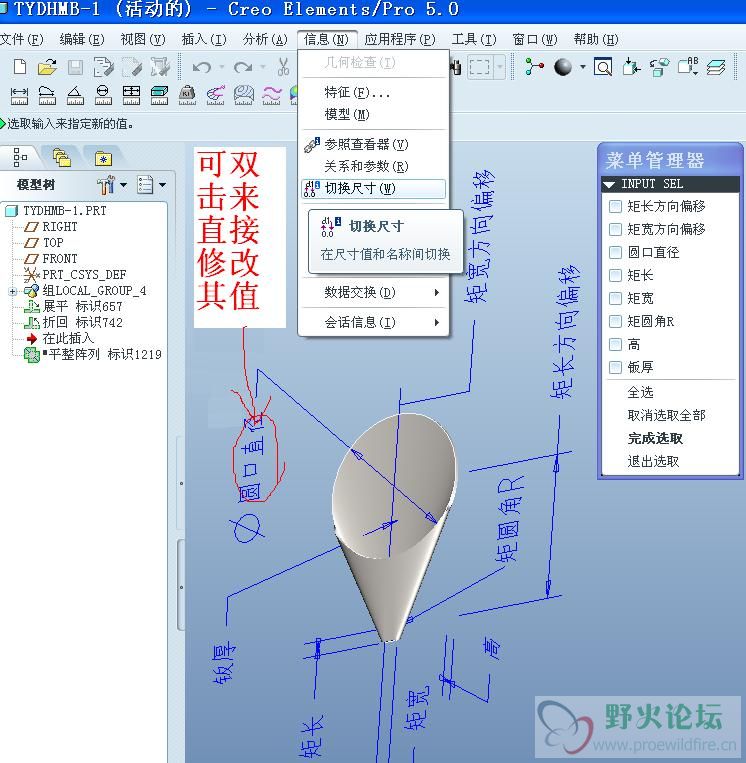

多谢各位的努力！有结果啦~ 附上我作的参模
