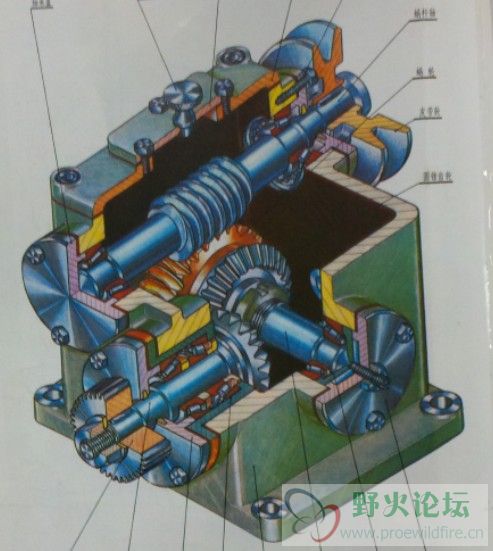

史上最难的剖视图

张学文abc · 发表于 2012-6-13 00:32


[ 本帖最后由张学文abc 于 2012-6-16 19:42 编辑 ]

野火 · 发表于 2012-6-13 07:22

用拉伸切减做吧

jsycxhr8888 · 发表于 2012-6-13 08:29

组装采用了剖面，排除了轴。

心的执著 · 发表于 2012-6-13 12:31

问题是齿轮的配合可以看得很明白啊，齿轮轴无影响啊

wdy7766 · 发表于 2012-6-13 12:38

在做零件图的时间就把这一部分切出来了吧

duanpanlin · 发表于 2012-6-13 14:16

這個圖應該是用creo illustrate做的吧。

lesliecen · 发表于 2012-6-13 16:52

坐等高手出现，这样的剖面图在机械图里很多见到，就是不会做。。
还有汽车也很多这样表面。。

conet · 发表于 2012-6-13 20:54

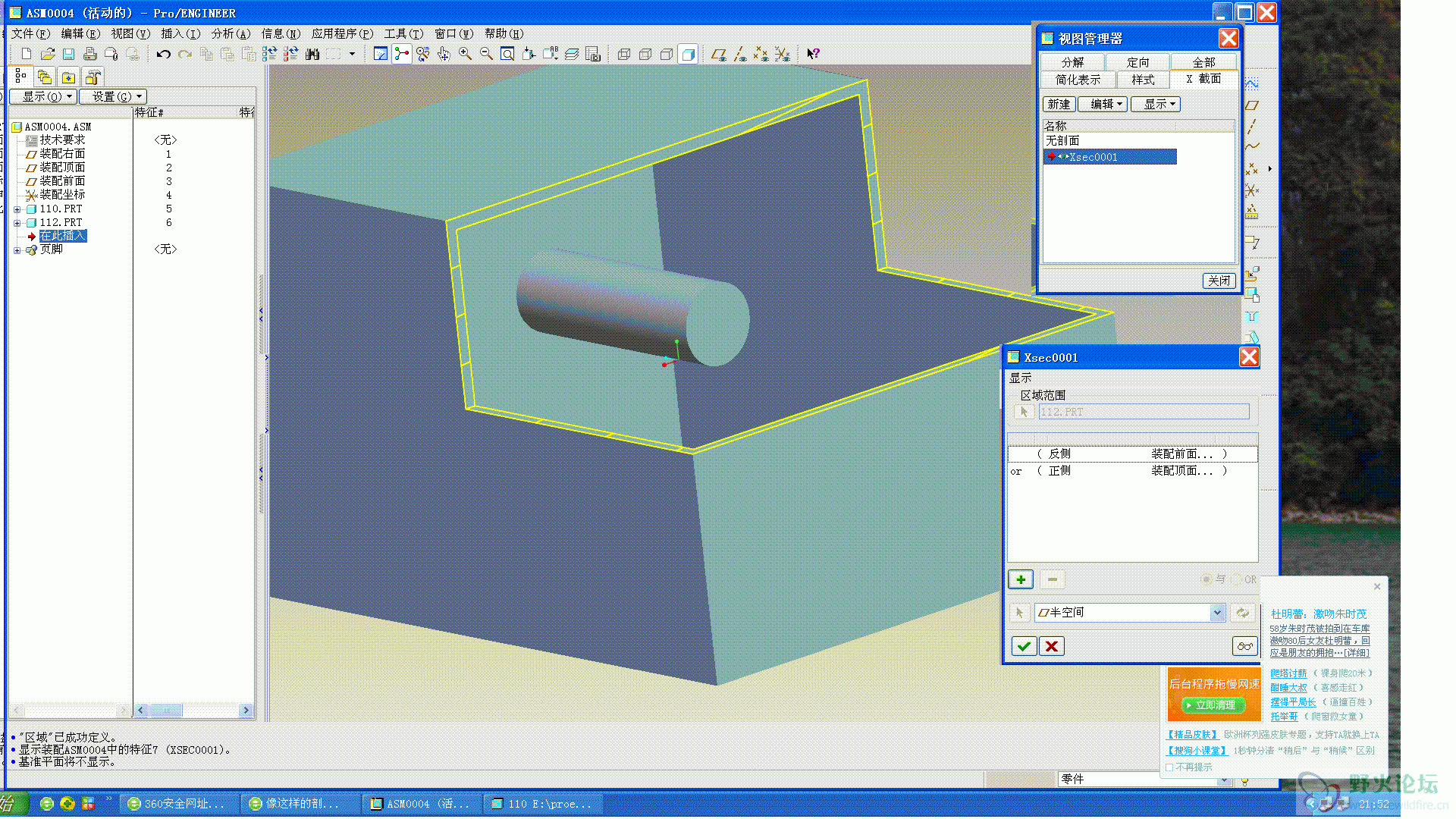

PROE视图管理器里有个X SEC　里有个区域视图，只要选择平面对应的区域

f15200 · 发表于 2012-6-13 21:56

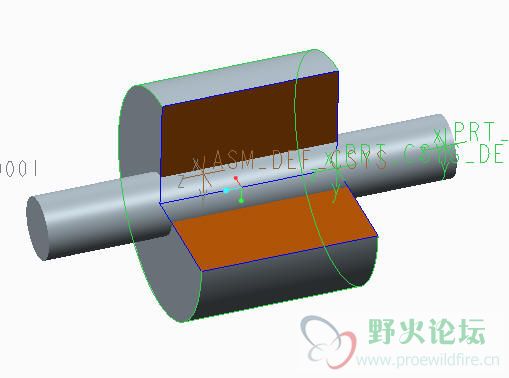

绘图视图的属性里的在剖面选项里，选择3D截面并添加一个试试！如下图

f15200 · 发表于 2012-6-13 22:04

二维图时候，可以选择如图示，
