    [求助] 工程图中怎么显示实体中的构造线

    [复制链接]
    nieteng

    12

    主题

    97

    回帖

    2

    威望

    助工

    积分
    133
    发表于 2008-7-8 19:00 | 显示全部楼层 |阅读模式
    我在实体造行时，用了构造线作为特征尺寸的参考线，但是我在做工程图时，怎么看不到构造线而只显示尺寸请大家帮帮忙。谢谢
    广告位招租 |请联系 QQ：28016688
    回复

    使用道具 举报

    liuzhenghai

    24

    主题

    1198

    回帖

    175

    威望

    讲师

    积分
    1672

    热心助人勋章宣传大使勋章优秀会员勋章

    QQ
    发表于 2008-7-8 19:33 | 显示全部楼层
    构造线是绘图时使用的辅助线，类似于参照线，在创建实体中不参加生成实体的操作，所以在工程图中应该是不会显示出来的

    评分

    参与人数 1威望 +1 收起 理由
    野火 + 1 热心助人

    查看全部评分

    给我一个支点，我可以撑起地球
    回复 顶 踩

    使用道具 举报

    nieteng

    12

    主题

    97

    回帖

    2

    威望

    助工

    积分
    133
     楼主| 发表于 2008-7-8 19:58 | 显示全部楼层
    如果不能显示，我标注在构造线的尺寸转成工程图别人怎么看得懂呢？难不成还要重新 在画上不成，这也太烦了。可不可也在配置中设置呢？
    回复 顶 踩

    使用道具 举报

    野火

    1275

    主题

    4万

    回帖

    900

    威望

    管理员

    积分
    47456

    社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2008-7-8 19:58 | 显示全部楼层
    这个没试过，你看看层里面有没有隐藏的项目，如果有全部打开试下

    如果还不显示，那就是不能显示构造线了
    努力，认真解答网友的每一个问题，共同学习，一起进步！  请勿发论坛消息求助。
    回复 顶 踩

    使用道具 举报

    liuzhenghai

    24

    主题

    1198

    回帖

    175

    威望

    讲师

    积分
    1672

    热心助人勋章宣传大使勋章优秀会员勋章

    QQ
    发表于 2008-7-8 20:59 | 显示全部楼层

    回复3#的帖子

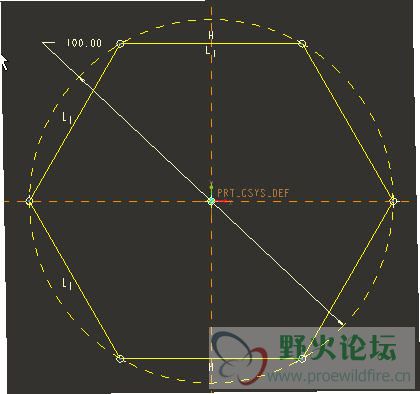

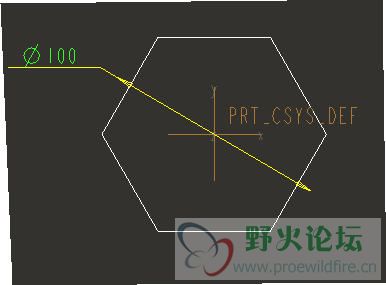

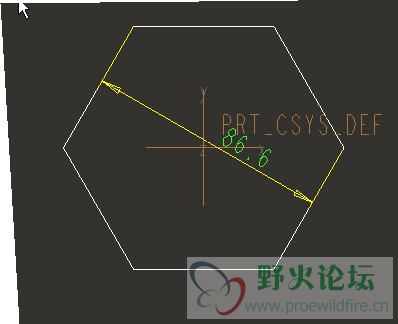

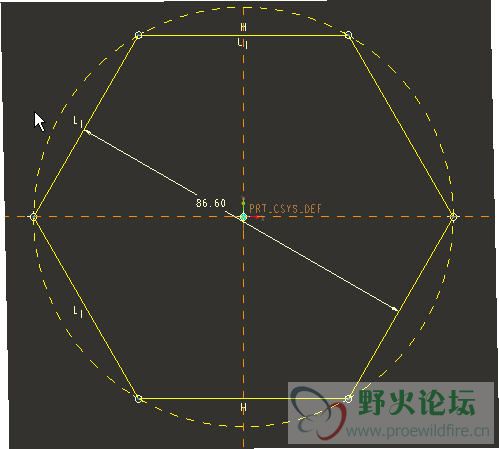

    我们可以换一种标注也一样，看看我下面所做的能不能表现出来
    给我一个支点，我可以撑起地球
    回复 顶 踩

    使用道具 举报

    31358302

    34

    主题

    1732

    回帖

    540

    威望

    教授

    积分
    3266

    优秀斑竹勋章原创先锋勋章嘉宾勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2008-7-8 22:37 | 显示全部楼层
    在工程图模块掌握一些常用的草绘工具是必要的
    尽管不常用，但有时会用处很大
    像这种构造线是最好画的了

    不要小看工程图的草绘功能，在Auto cad能画的东西，
    破衣也一样能画出来，只不过是习惯和熟练程度不同罢了

    [ 本帖最后由 31358302 于 2008-7-8 22:38 编辑 ]
