考考你的工程图—投影

凄月★狼魂← · 发表于 2012-3-15 23:27

首先观察这个图，看看能不能发现问题？
如果不能，试着自己画个内六角圆柱头螺钉，出个工程图看看。
我们工厂好多人不会……
一定要自己尝试，不尝试没有发言权，谢谢！
图片空白的地方是为了保证图片在100K下↓
贴图做出着，给5积分。

jonfe1314 · 发表于 2012-3-16 10:27

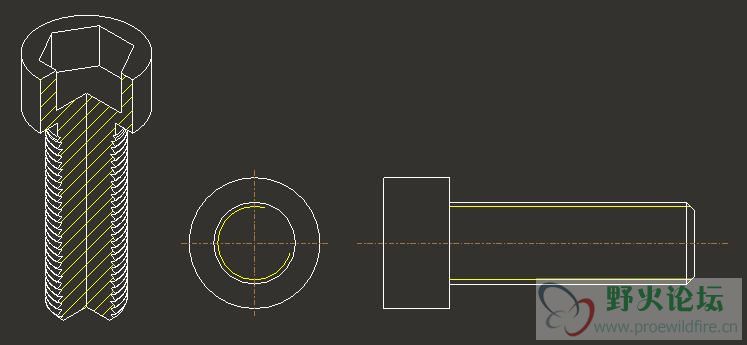

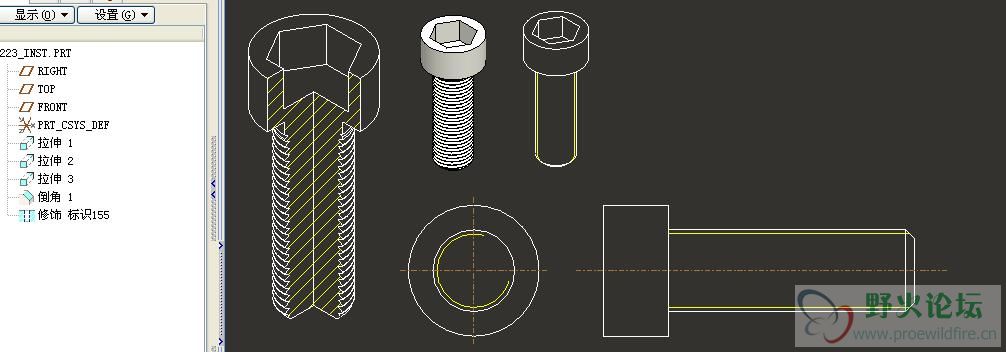

这是我抽空画的，问题有以下几个。

1.如何在投影图中隐藏螺纹；
2.在投影视图中，隐藏倒角线。

这2点没太明白怎么做到的，望赐教。以下图是我画的，内六角M6螺栓。

至于这个内六角螺栓是否标准，不做讨论。

凄月★狼魂← · 发表于 2012-3-16 10:54

先等等，看还有没有人在做……

yeshenheok · 发表于 2012-3-16 11:51

是不是这个样子。

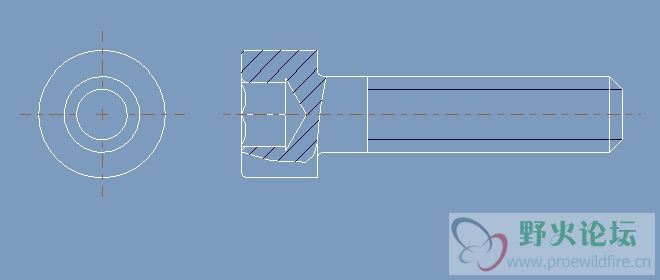

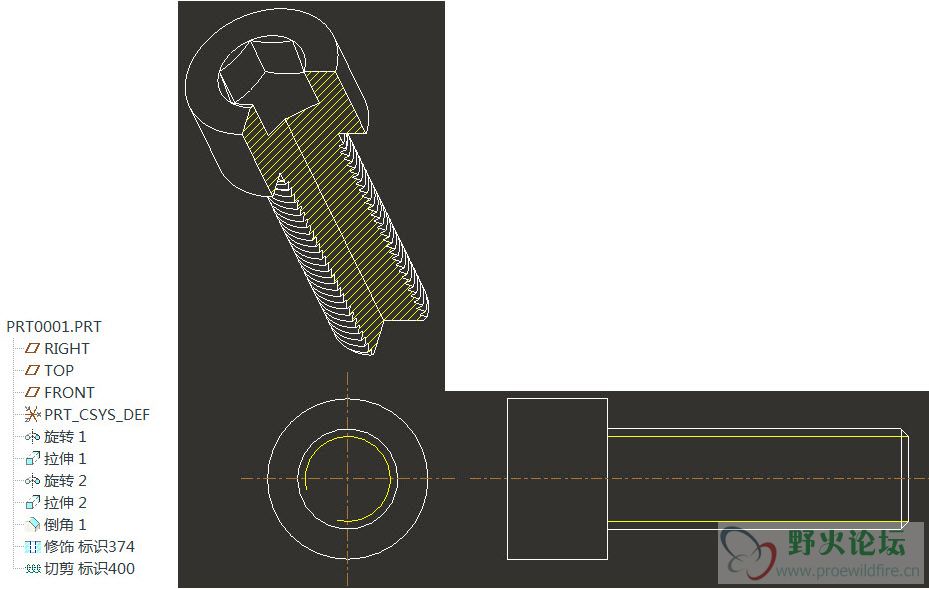

[ 本帖最后由 yeshenheok 于 2012-3-16 11:54 编辑 ]

yeshenheok · 发表于 2012-3-16 11:59

模型树也要贴出来吗？

yeshenheok · 发表于 2012-3-16 12:07

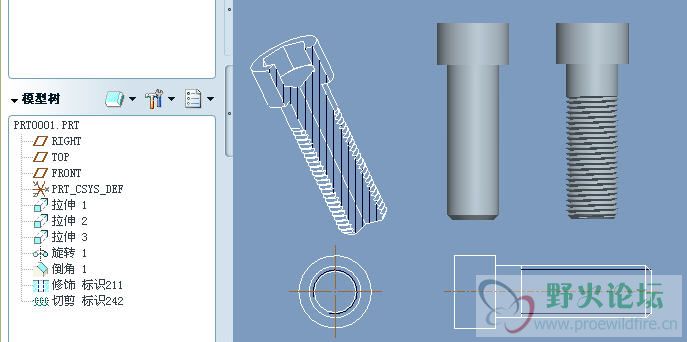

那我再上个图吧

gordon005 · 发表于 2012-3-16 13:01

哈哈，摆擂台了啊？我来学习学习

clare222222 · 发表于 2012-3-16 23:22

好明显做假，我没看到螺旋扫描图中有此特征显然两个图

原帖由 yeshenheok 于 2012-3-16 12:07 发表
那我再上个图吧

yeshenheok · 发表于 2012-3-17 11:05

特征隐含懂不？我在这里用了族表，边线隐藏。

bd2002 · 发表于 2012-3-17 13:31

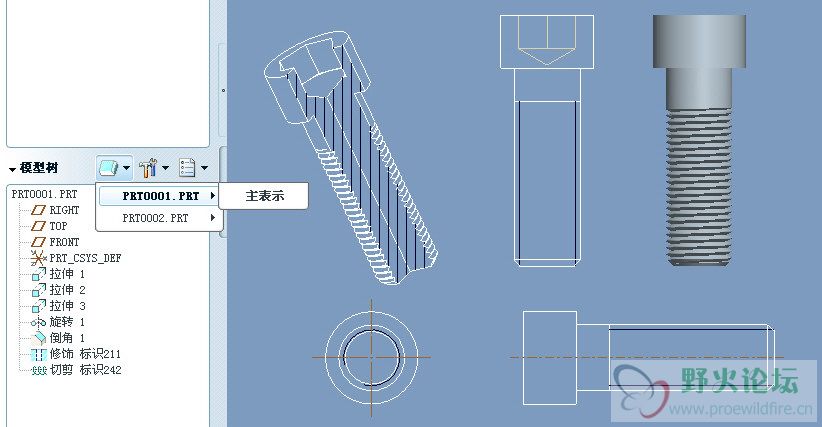

响应楼主号召，画画试试

[ 本帖最后由 bd2002 于 2012-3-17 15:00 编辑 ]
