    [已解决] 如何自动断开尺寸线？

      [复制链接]
    cag

    30

    主题

    151

    回帖

    8

    威望

    工程师

    积分
    223
    发表于 2008-7-5 20:53 | 显示全部楼层 |阅读模式

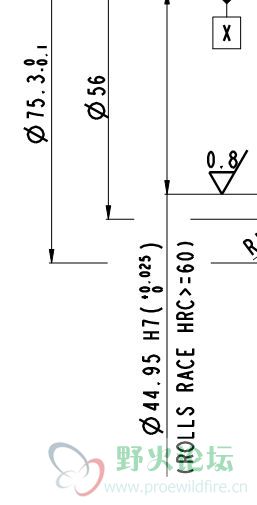

    如图，pro/e工程图标注怎么自动将尺寸文字下的其他尺寸线自动断开？

    如图，在PRO/E工程图标注时，怎么将与引线相交的尺寸自动断开？

    如图，在PRO/E工程图标注里，怎么将相交的尺寸断开？
    广告位招租 |请联系 QQ：28016688
    回复

    使用道具 举报

    野火

    1275

    主题

    4万

    回帖

    900

    威望

    管理员

    积分
    47456

    社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2008-7-5 21:27 | 显示全部楼层
    注意尺寸标注的合理性。如果你图上很多尺寸都断开的话，会让别人认为你做的图很乱，要尽量避免尺寸线相交。

    你可以用插入断点，断开尺寸线。
    努力，认真解答网友的每一个问题，共同学习，一起进步！  请勿发论坛消息求助。
    回复 顶 踩

    使用道具 举报

    cag

    30

    主题

    151

    回帖

    8

    威望

    工程师

    积分
    223
     楼主| 发表于 2008-7-6 20:31 | 显示全部楼层
    谢了，则开始用PRO/E出工程图，问题多多了。
    回复 顶 踩

    使用道具 举报

    31358302

    34

    主题

    1732

    回帖

    540

    威望

    教授

    积分
    3266

    优秀斑竹勋章原创先锋勋章嘉宾勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2008-7-7 12:32 | 显示全部楼层
    自动断开我还没发现，手动断开加参数控制是有的
    版主说的对，这是机械制图的问题，应尽量避免出现交叉的尺寸线
    实际我们标注时注意一下，相交是情况是很少发生的
    个别情况下，你还可以用加入角拐来表示，比auto cad方便多了

    评分

    参与人数 1威望 +1 收起 理由
    野火 + 1 热心助人

    查看全部评分

    回复 顶 踩
