在工程图中作出阶梯剖面图的效果阿？

邱勇2 · 发表于 2011-12-29 20:22

在工程图中作出阶梯剖面图的效果阿？麻烦各位大侠帮帮忙，谢谢了！

wswxhjn · 发表于 2011-12-29 20:46

剖面可以在prt里面先做好，然后工程图只要选择那个剖面就行了。

duanjianyang · 发表于 2011-12-29 21:22

二楼说的对

邱勇2 · 发表于 2011-12-30 08:12

那怎么在prt中设置阿，求详细步骤，谢谢。

xfh229 · 发表于 2011-12-30 08:30

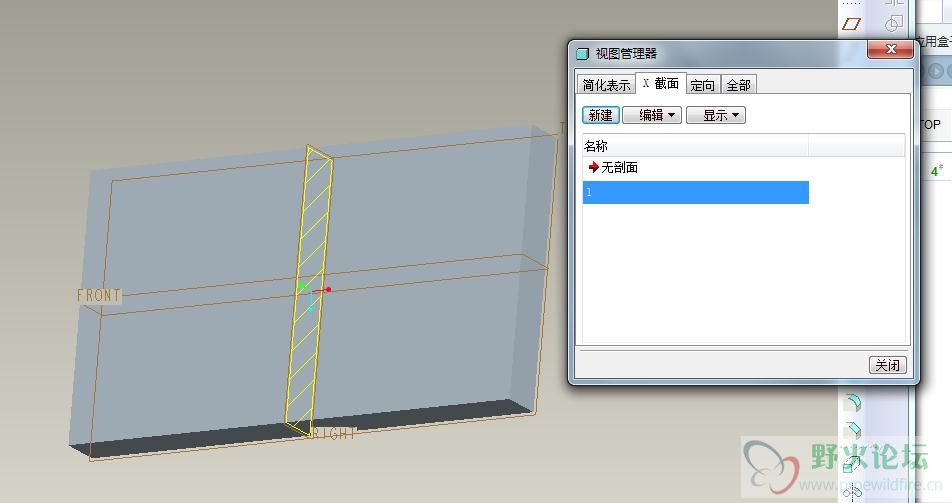

在视图管理器中的X截面下点击新建，取个任意名，然后按回车键，这就创了一个了剖面，然后选取一个平面就可以了，如果选取的是偏距，可以草绘出阶梯剖。。。

xfh229 · 发表于 2011-12-30 08:32

右边第一个就是视图管理器

唐甜 · 发表于 2011-12-30 11:27

你好，在你设计零件的时候，使用视图管理器，利用x截面

coolc · 发表于 2011-12-30 14:54

请教，x截面是什么？

wswxhjn · 发表于 2011-12-30 20:07

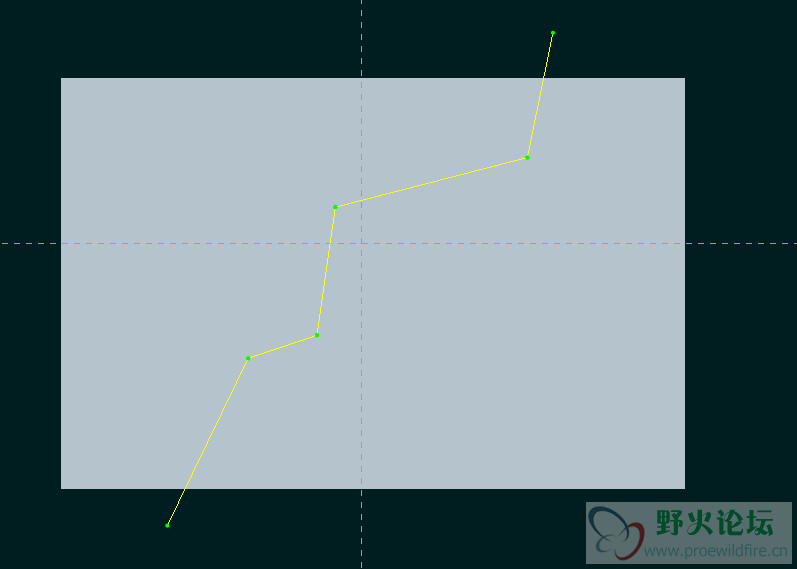

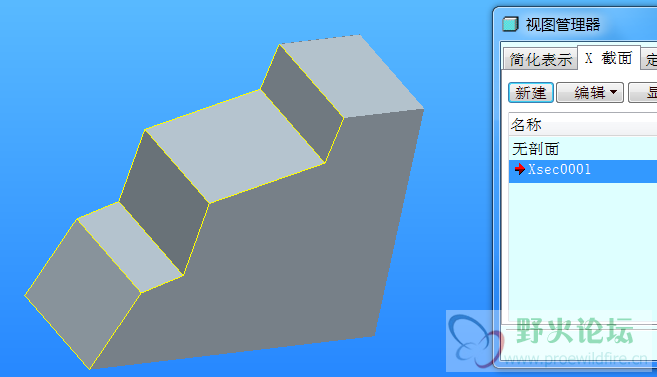

视图管理器 > X截面 > 新建 > 偏距 > 完成 > 选取一个草绘平面 > 正向 > 默认 > 进行草绘 > 完成> 双击Xsec0001

野火 · 发表于 2011-12-30 20:25

proe 4.0 绘图中剖面的创建(全剖,半剖,局部剖,阶梯剖,全部对齐,全部展开)
http://www.proewildfire.cn/thread-28104-1-1.html
