AUTOCAD【基础级练习习题集】

hangqli · 发表于 2011-12-8 08:50

本系列习题都系转，非本人原创，大家共同学习。习题会不定期发布，画法也会在另一帖子发布。
作者：原创：Joseflin先生(台湾)    整理：SHAONX(上海)
   转载：hangqli

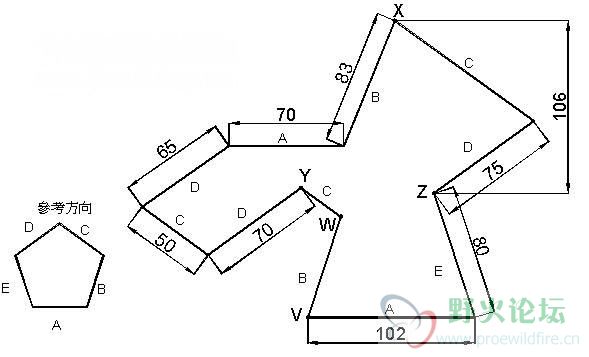

【基础级练习题 1】
求：
1. 图形所围成的周长为何?             mm
2.  X、Y、Z所围成之面积为何?
  (A) 4003.3996  (B) 4005.3996  (C) 4002.3996  (D) 4004.3996
3. W、X、Y所围成之周长为何?             mm
4. W至点V的直线距离为何?
  (A) 66.2398  (B) 66.2198  (C) 66.2498  (D) 66.2298
5. 三角形△VWZ之周长为何?             mm

说明：
图中根据各线段上的字母，该线段对应“参考方向”中五边形该字母的线段的方向或角度。
基础级练习题 1.jpg

hangqli · 发表于 2011-12-8 08:59

第一讲
大家共同进步。因时间有限，会不定期转发新习题

hangqli · 发表于 2011-12-8 09:02

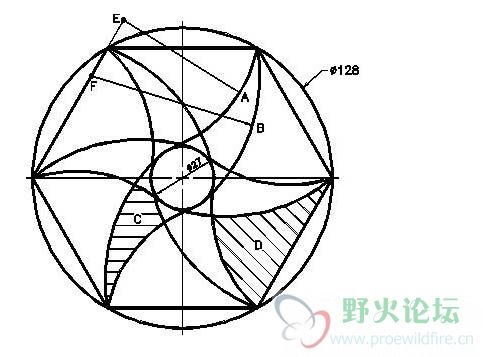

【基础级练习题2】

求：

1. A圆弧的半径值为何?
(A)58.336 (B)58.358 (C)58.325 (D)58.347

2. B圆弧的半径值为何? mm

3. C剖面区域之面积为何?
(A)527.612 (B)527.634 (C)527.601 (D)527.623

4. D剖面区域之面积为何? mm2

5. E点至F点的距离为何? mm


hangqli · 发表于 2011-12-8 09:04

【基础级练习题3】

求：

1. 此图形的外围周长为何?       mm

2. 此图形扣除两小圆后之的总面积为何?    mm2

3. A点至B点的直线距离为何?
   (A) 100.2765  (B) 100.5762  (C) 100.6725  (D) 100.7562

4. C点至D点的直线距离为何?       mm

5. D点至E点的直线距离为何?
   (A) 116.2285  (B) 116.2528  (C) 116.2825  (D) 116.2852


hangqli · 发表于 2011-12-8 09:06

【基础级练习题4】

求：
1. 扣除内孔后之净面积为何? mm2
2. 最大外围周长为何? mm
3. A、B两圆弧圆心点间的距离为何?
(A) 7.34 (B) 7.32 (C) 7.28 (D) 7.30
4. C圆弧的弧长为何?
(A) 9.064 (B) 9.053 (C) 9.031 (D) 9.026
5. D圆弧的弧长为何?


hangqli · 发表于 2011-12-8 09:08

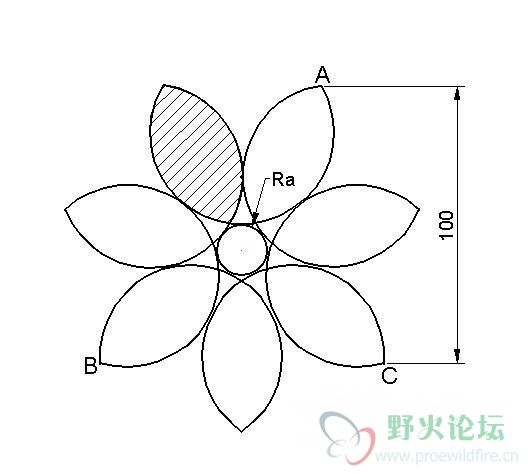

【基础级练习题5】

求：
1. a之直径值为和？
      (1) 18.405 (2) 18.450 (3) 18.504
2. ∠ABC之角度值为何？
      (1) 51.249° (2) 51.429° (3) 51.924°
3. 剖面线区域之周长为何？
      (1) 129.9186 (2) 129.9618 (3) 129.9816


au5037456 · 发表于 2011-12-9 13:07

这个题目有意思啊

szf797143 · 发表于 2011-12-11 20:43

分享是不错的。谢谢！

shbtan · 发表于 2011-12-11 23:09

练习题2的A B圆弧用cad怎么画，指点一下

xiao1226ming · 发表于 2012-1-3 10:49

收走了，感谢楼主分享了
