PROE5.0形位公差标注的问题？

stinghua2002 · 发表于 2011-11-29 11:05

首先看清版本是5.0，不是4.0或更低，标注形位公差时必须有基准，没有基准就不是完整的形位公差标注，但不知道怎么创建基准才能让形位公差命令选中该基准，还有就是插入基准符号，这个以前的版本还有个方块形状的符号（国标应该是圆形的），现在也不知道上哪里去了。

jackren66666 · 发表于 2011-11-29 12:08

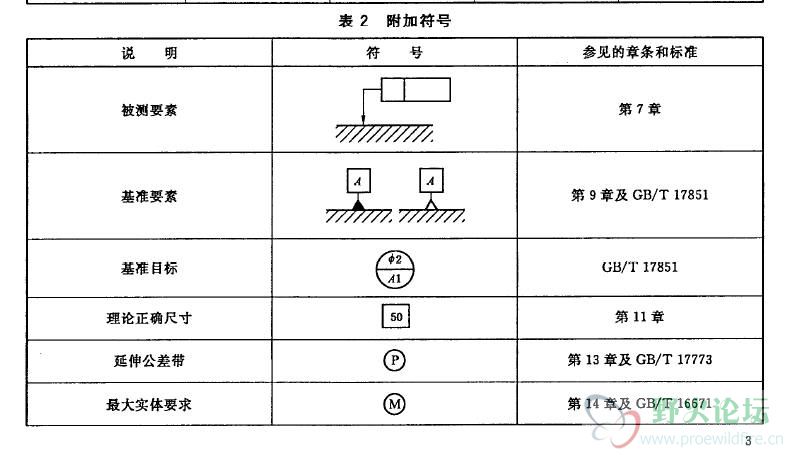

首先，国标GB1182-2008的基准符号已不采用圆形的了：

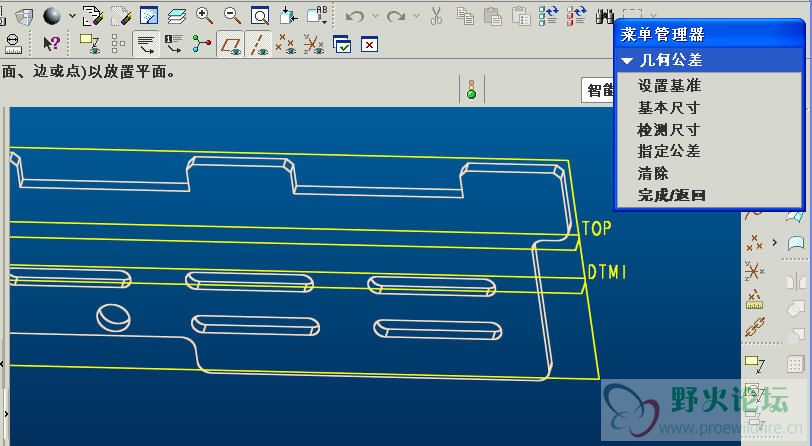

在wf5.0中，在模型中先创建基准面或者基准轴：

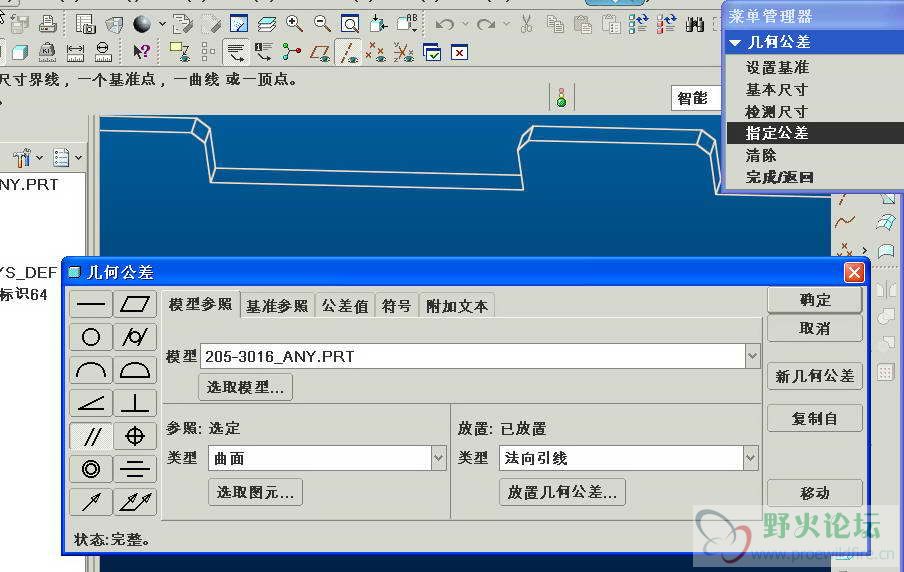

在模型模式中插入\注释\几何公差\指定基准:

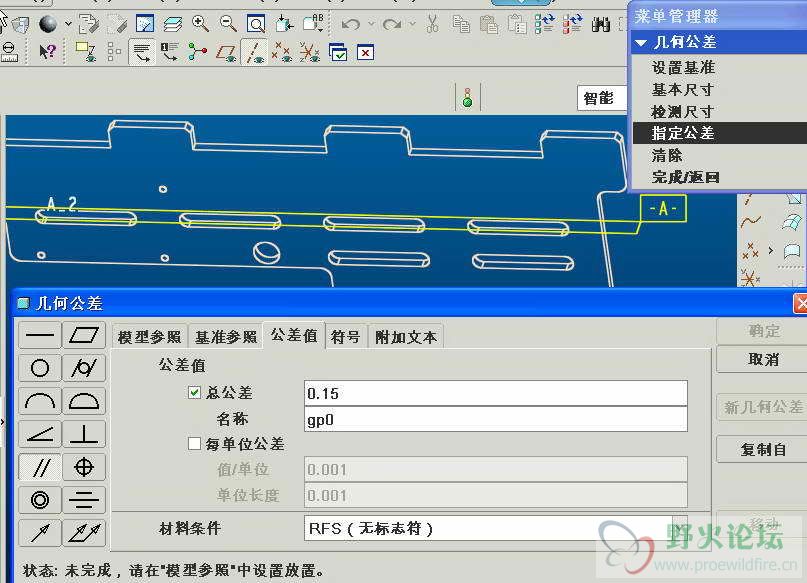

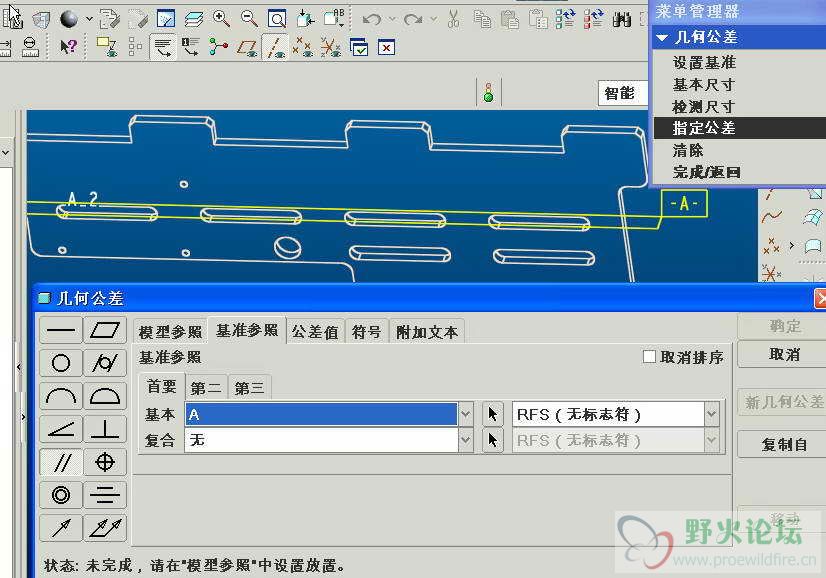

再按步骤进行（指定被测要素、公差放置方式、公差基准、公差值等）：

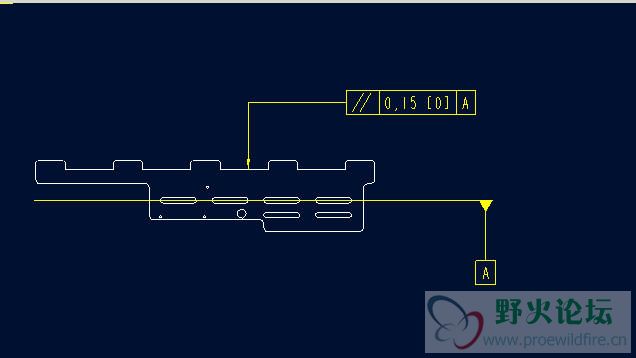

最后，在工程图中插入相应的视图，就自动显示所需要的形位公差了：

[ 本帖最后由 jackren66666 于 2011-11-29 12:20 编辑 ]

ceshingoe · 发表于 2011-11-29 12:50

支持一下，二楼的回复非常详细到位！（不足的是所用的版本貌似不是提问者要求的WF5.0，不过这个没有影响，因为学以致用而触类旁通！）

[ 本帖最后由 ceshingoe 于 2011-11-29 12:51 编辑 ]

野火 · 发表于 2011-11-29 21:47

方法都是一样的

jackren66666 · 发表于 2011-11-30 10:47

原帖由 ceshingoe 于 2011-11-29 12:50 发表
支持一下，二楼的回复非常详细到位！（不足的是所用的版本貌似不是提问者要求的WF5.0，不过这个没有影响，因为学以致用而触类旁通！）

是WF5.0版本的呀。只是没有把软件的界面全部显示而已

安然54 · 发表于 2013-3-22 15:23

那个菜单管理器从哪里来的我的怎么没出现过。我的也是5.0
