工程图怎么去除多余的线？

baneit319 · 发表于 2011-11-18 09:11

请教下，工程图中，怎么在投影视图中去除多余的线？
如下图的蓝线及一些白线

46430408 · 发表于 2011-11-18 09:45

投影图中多余的线是你的建模时用过的草绘曲线，若没再模型树隐藏，会再工程图中显示，建议在层中隐藏掉曲线，基准点等不用的几何。

baneit319 · 发表于 2011-11-18 13:23

蓝色的线，是草绘线，隐藏层后，它就没有了，关键是白色的线，。

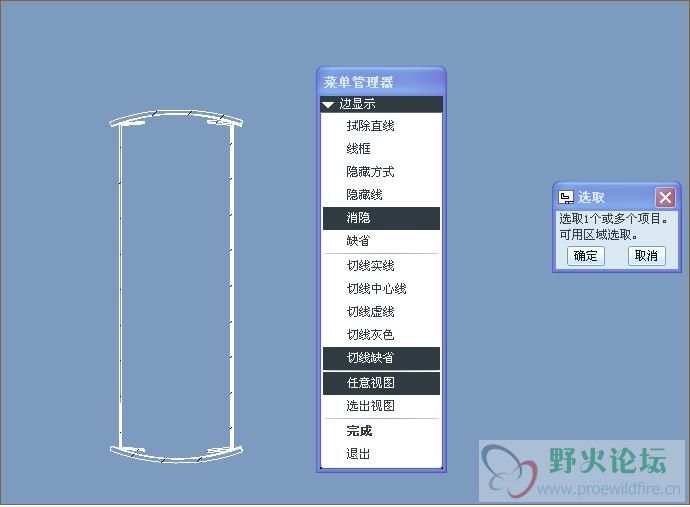

我用布局>>边显示》拭除直线也不能将它们去除

郁闷...如下图

[ 本帖最后由 baneit319 于 2011-11-18 13:25 编辑 ]

46430408 · 发表于 2011-11-18 14:00

白色的线是实体的轮廓线，你想隐藏它吗？它隐藏不了的哦！

baneit319 · 发表于 2011-11-18 14:30

我想把它们其中一些去掉，不知道有没有什么办法。

46430408 · 发表于 2011-11-18 14:47

实体的轮廓线没办法去除

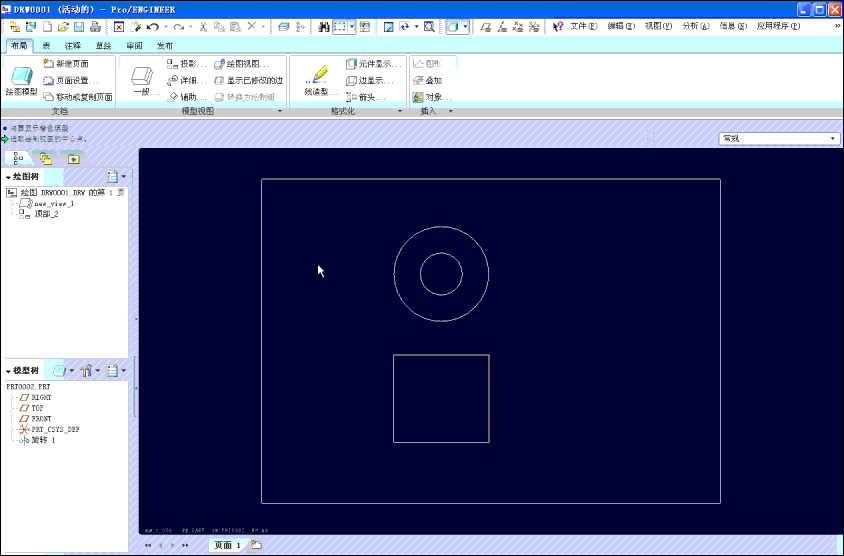

但是有一个方法，选中视图-点选布局选项卡-转换为绘图图元就能删除了见下图
这个方法有一个弊端，下次修改了模型，转换后的视图不会更新

baneit319 · 发表于 2011-11-22 14:18

万分感谢楼上兄台，帮了大忙了，谢谢哈。

baneit319 · 发表于 2011-11-22 15:16

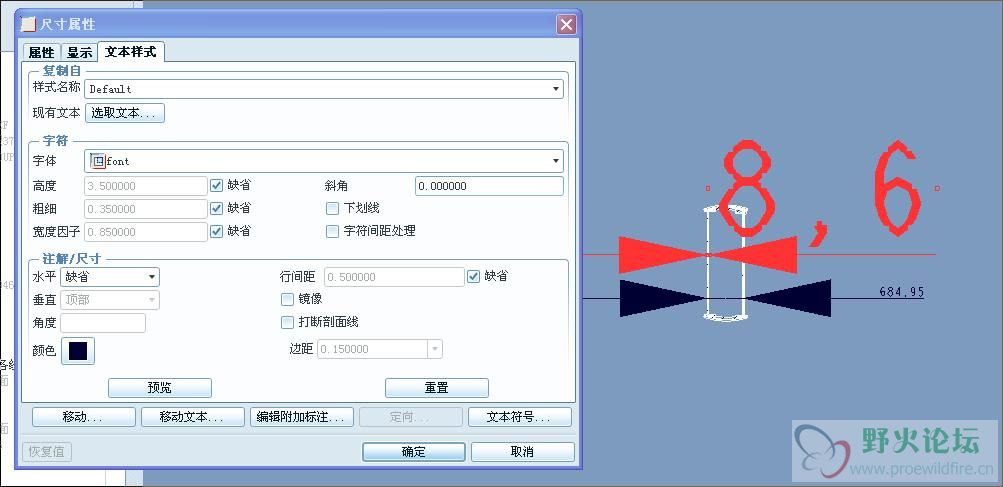

顺便问一下，箭头符号太大在哪里改?

尺寸属性里好像没有

[ 本帖最后由 baneit319 于 2011-11-22 15:19 编辑 ]

tfx · 发表于 2011-11-22 20:24

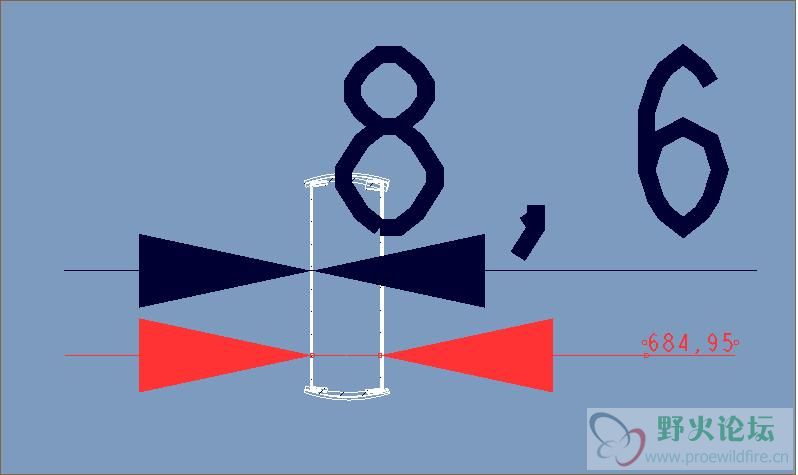

箭头大小在绘图选项里面可以修改，不过你的箭头也大的有些离谱了。

zeroblast · 发表于 2011-11-22 21:59

学习一下
