我的版本是Pro/E 5.0M060怎么修改绘图选项

stinghua2002 · 发表于 2011-11-15 16:41

我的版本是Pro/E 5.0M060
怎么修改绘图选项才能达到如图标注样式：

cns默认标注样式

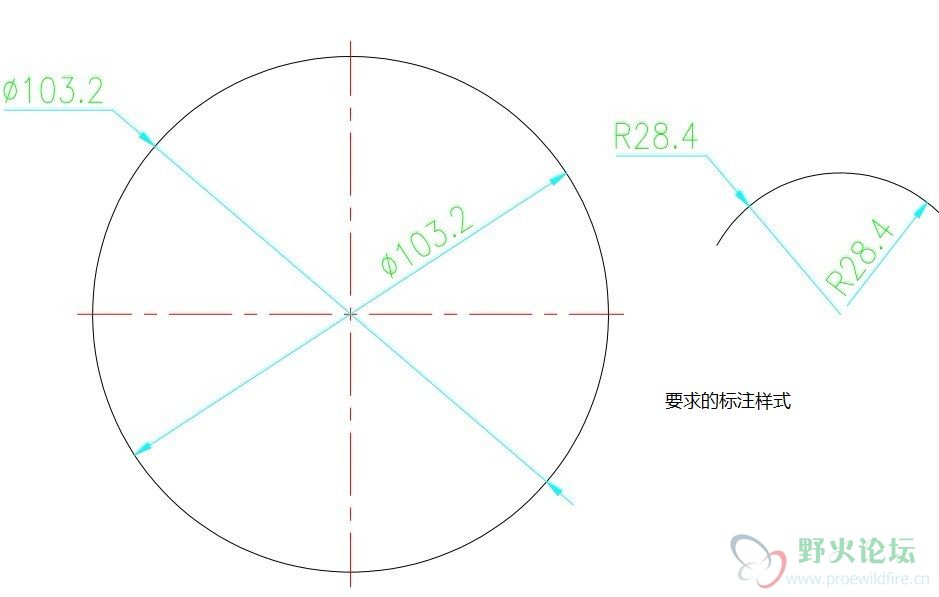

需要的标注样式

我的版本是Pro/E 5.0M060

smile.lee · 发表于 2011-11-15 17:13

draw_arrow_style FILLED
!控制所有涉及到箭头的详图项目的箭头样式，包括尺寸、注释、3D注释、几何公差、符号和球标的导引等
!closed空心箭头 , open尾部开口式箭头 , fillde实心箭头

149764943 · 发表于 2011-11-15 17:17

更改箭头样式和字体！！！建议找帖子控制工程图选项的每一个说明~！！！

1056173019 · 发表于 2011-11-15 18:43

同一尺寸为什么要标注两次啊

野火 · 发表于 2011-11-15 22:18

text_orientation parallel_diam_horiz
parallel_dim_placement above
这两项会互相影响，第一项设置标注尺寸时，数值平行于尺寸线，并且直径标注会水平显示。（半径不能），第二项设置标注时数值在尺寸线上面。

工程图配置文件*.dtl常用选项及使用详解
http://www.proewildfire.cn/thread-9736-1-1.html
