工程图里面怎么体现开盖和盒盖？

olivier0107 · 发表于 2011-11-14 15:47

工程图里面怎么体现开盖和盒盖？
一个箱体组件，里面的部件是装在上盖和下盖上的，我需要在工程图里体现出来盒盖和开盖
的两种状态，我之前提问过http://www.proewildfire.cn/thread-79490-1-1.html
但是我按照此贴分解后会出现盖子是合上了但是里面的部件没有跟着合过去
还有我分解的时候定义盖子合过去怎么设置角度？
如果谁会万分感激！

prk · 发表于 2011-11-14 16:26

1.首先你的在你的组件模式里面做好一个瓶盖和瓶身是分开的分解，

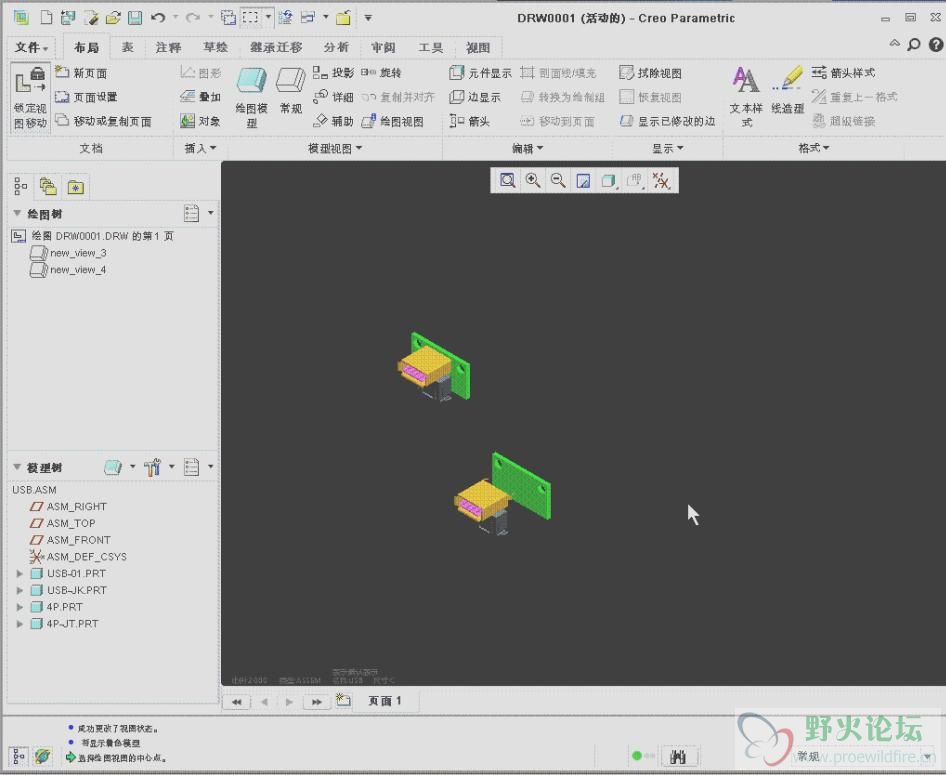

2.在绘图模式下，点击视图状态里的分解视图，勾选上下面的那个勾，并选着你刚才在组件模式里做的那个分解图，点击确定就可以了，
视频附件有点大，传不上来，你要的话，告诉我邮箱地址，我发给你

olivier0107 · 发表于 2011-11-14 17:21

谢谢不过你的这个不是我想要的
是上下盖，就像一个箱子一样的，有打开和和闭合2种状态

beyond20058 · 发表于 2011-11-14 19:40

这人很简单的，在三维里做成那样开盖样子，再转工程图就行了

olivier0107 · 发表于 2011-11-15 09:51

我要做的是在工程图里面同时体现开盖与盒盖的视图不是单单一个
