形位公差的参照是个什么概念？？？

yubg79 · 发表于 2011-10-24 11:30

弄不懂标注形位公差时，选取的参照是个什么概念？和基准又是个什么关系？

对于下拉菜单里面的曲面和图元

1. 不知道这两者的区别
2.图元好像从来都不能选取任何点线面
3.通常我都是选曲面，但是选取哪一个曲面似乎一点不重要，反正后面的尺寸能放置在我想要的位置就行了。

希望能够得到大家的指点。

jackren66666 · 发表于 2011-10-24 11:53

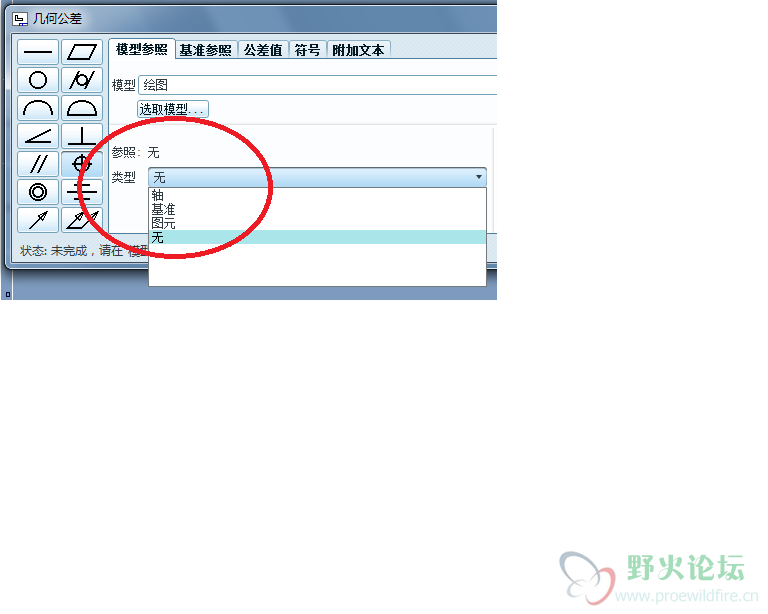

附图中的参照：指的是需要设置形位公差项目中被检测的要素，例如平面度公差中被检测的平面

yubg79 · 发表于 2011-10-24 12:27

谢谢回复，那这个平面应该算是曲面还是图元呢？

事实上这个参照即使没有被正确选取对图纸的正确性好像没有什么影响，我可以这样理解吗？

191030908 · 发表于 2011-10-24 14:18

我也与楼上一样认为，

yubg79 · 发表于 2011-10-24 19:56

不知道等不等得到高人来帮我们解惑。。。

525536663 · 发表于 2011-11-28 20:35

等待高人啊！期待！希望哪位好心人来指点！
