    [已解决] 求达人看看这个拉伸弹簧怎么画，不是那8种弹簧。

      [复制链接]
    yingkesi

    2

    主题

    18

    回帖

    1

    威望

    实习生

    积分
    27
    发表于 2011-10-15 22:41 | 显示全部楼层 |阅读模式

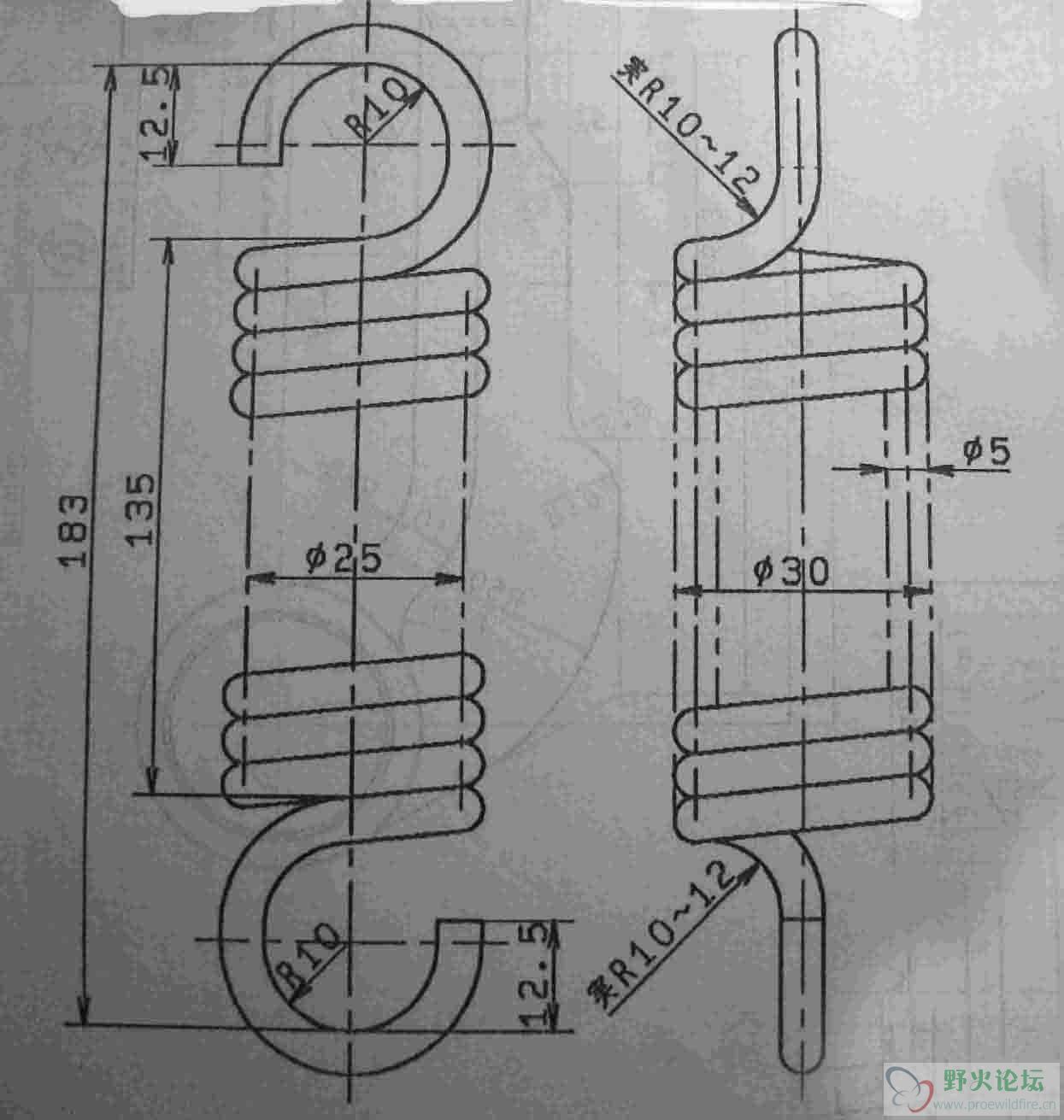

    求达人帮帮忙 看看这个图纸的弹簧怎么画，纠结了我半天了。
    广告位招租 |请联系 QQ：28016688
    回复

    使用道具 举报

    野火

    1272

    主题

    4万

    回帖

    900

    威望

    管理员

    积分
    47433

    社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2011-10-15 22:57 | 显示全部楼层
    论坛搜索 拉伸弹簧 ，下载个模型研究下
    努力，认真解答网友的每一个问题，共同学习，一起进步！  请勿发论坛消息求助。
    回复 顶 踩

    使用道具 举报

    908266244

    30

    主题

    279

    回帖

    5

    威望

    工程师

    积分
    391
    QQ
    发表于 2011-10-16 13:31 | 显示全部楼层

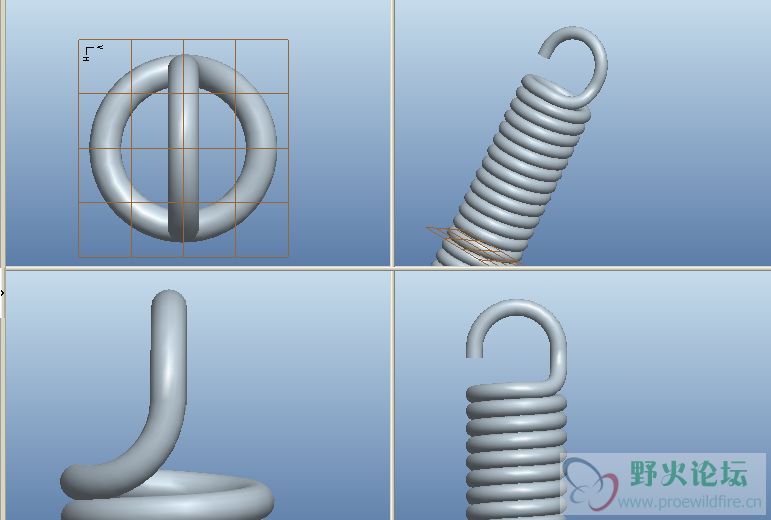

    prt0010.prt.zip (168.54 KB, 下载次数: 306)
    我刚画的有什么不对的地方请指正

    评分

    参与人数 1威望 +1 收起 理由
    野火 + 1 热心助人

    查看全部评分

    回复 顶 踩

    使用道具 举报

    lcq8346449

    5

    主题

    210

    回帖

    0

    威望

    工程师

    积分
    227
    QQ
    发表于 2011-10-16 15:31 | 显示全部楼层

    画法思路

    1.先生成曲线，再扫描可成。关键是曲线 的生成
    2.先用普通弹簧画法生成螺旋曲面，再拉伸曲面，两者相交生成螺旋曲线
    3.再构建两头挂钩的曲线，曲线完成后，扫描即ok
       说明：我有成功画好过，注意点是曲线转角要R相切过度。
    回复 顶 踩

    使用道具 举报

    yingkesi

    2

    主题

    18

    回帖

    1

    威望

    实习生

    积分
    27
     楼主| 发表于 2011-10-17 08:44 | 显示全部楼层

    回复 4# lcq8346449 的帖子

    注意点是曲线转角要R相切过度.
    嗯这个很重要，O(∩_∩)O谢谢。
    回复 顶 踩

    使用道具 举报

    yingkesi

    2

    主题

    18

    回帖

    1

    威望

    实习生

    积分
    27
     楼主| 发表于 2011-10-17 08:46 | 显示全部楼层

    回复 3# 908266244 的帖子

    给力，我下载下来学习学习。那段曲线好难画呢。
    回复 顶 踩

    使用道具 举报

    281323523

    10

    主题

    177

    回帖

    1

    威望

    工程师

    积分
    218
    QQ
    发表于 2011-10-18 14:13 | 显示全部楼层
    好画，先螺旋扫描那中间那段，然后绘制弯钩曲线接顺扫好的中端，过度R角注意下，OK了
    回复 顶 踩
