这个曲面效果应该如何做？

aviiyve · 发表于 2011-9-9 09:23

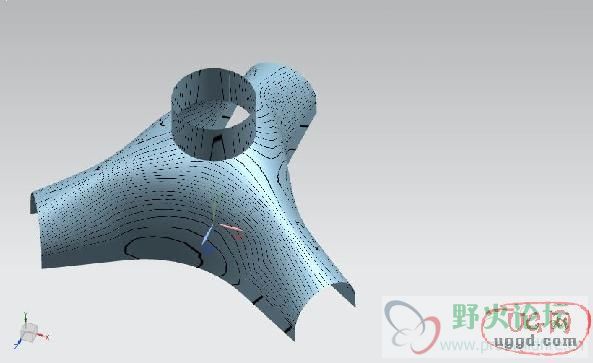

朋友给我一个图片，
一个IGS文档，
说要我帮他做成这样的一个效果，苦思良久，奈何能力有限，
请大家帮忙

aviiyve · 发表于 2011-9-9 09:25

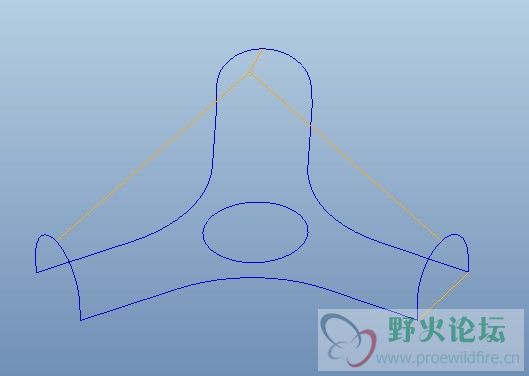

原图曲线如下！

wangyong7755 · 发表于 2011-9-9 14:22

查看三通管的做法。
这种有很多的例子。

ty2c26 · 发表于 2011-9-10 08:59

做不出来。求大神赐图

qwerabcd · 发表于 2011-9-11 20:11

qwerabcd · 发表于 2011-9-11 20:24

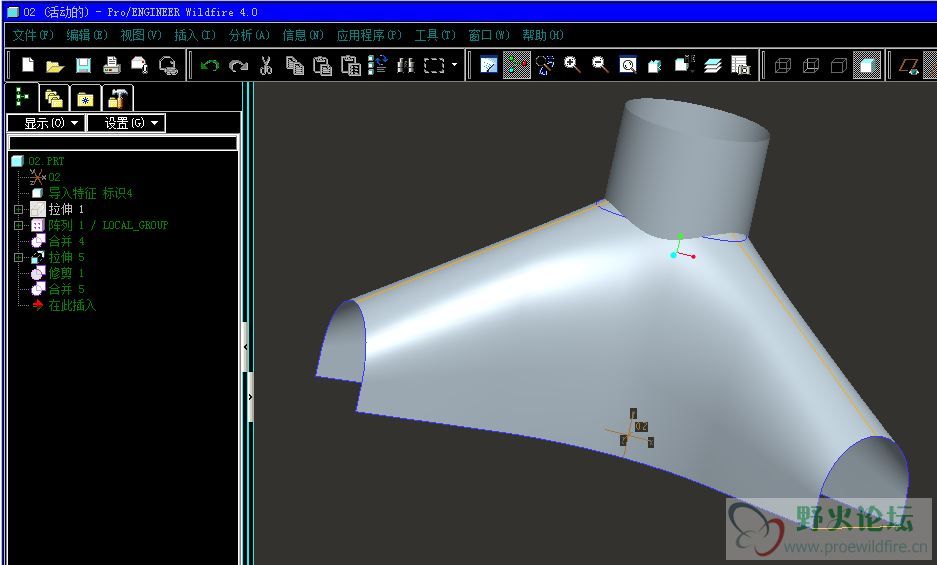

来一个图;

qwerabcd · 发表于 2011-9-11 20:25

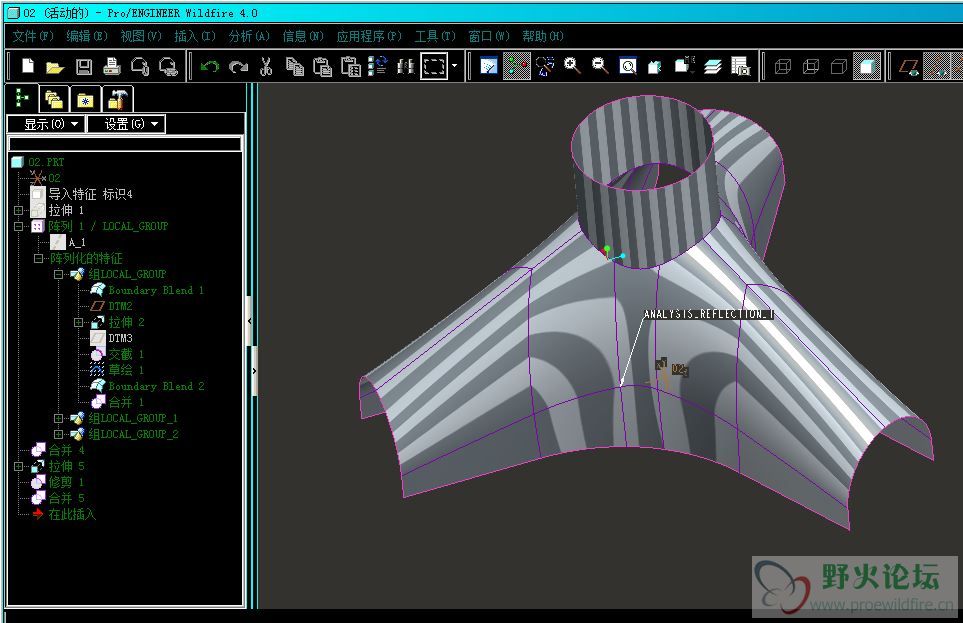

再来一个:

沧海曾经 · 发表于 2011-9-12 09:53

看起来你的曲面更简洁。
不过搂住的更加“鼓”一些。

guishufeng · 发表于 2011-9-15 12:41

看一下，

杏林皓月 · 发表于 2011-9-15 18:04

这是ProE学习中很经典的一个补面例题，用ISDX造型会很简单，主要是一些边界的相切、曲率定义，很多将ISDX的书籍中都有的，你可以找一本看看，基本是先做周围三个半圆，再把中间的三角区补起来，难点在于将三角形曲面合理转变成四边形的！
