creo原创教程（三），液压管路布局 proe高级应用之管道设计
今天creo给大家带来高级应用的管道设计，昨天发布的曲面展平和实体自由形状，希望大家能够支持，其中曲面展平教程已经被加入到精华帖，
好高兴，种子终于结果了，希望大家错支持，多回复，您的回复是我继续发好贴的动力。

管道设计一般情况下我都用sweep （走管布局简单的），稍微复杂点的就得vss或sweep blend，还有很多用管道设计模块。
建立点，根据点建立曲线，复制合并成一条曲线，然后再vss或sweep blend 这个完全可
以，个人感觉常规办法都是这样，我以前也是这样做的，今天给大家做个插入-高级引用的管道设计，相信你看后一定会会经常用到这个的。管道设计模块我没有用过，如果大家有异议，可以发帖共同交流

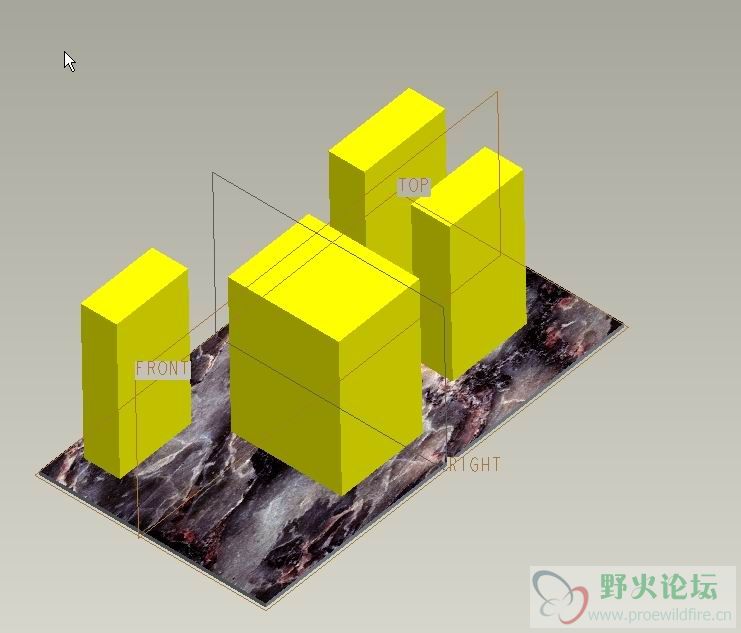

1.我先建立几个障碍，走管绕过这些障碍.

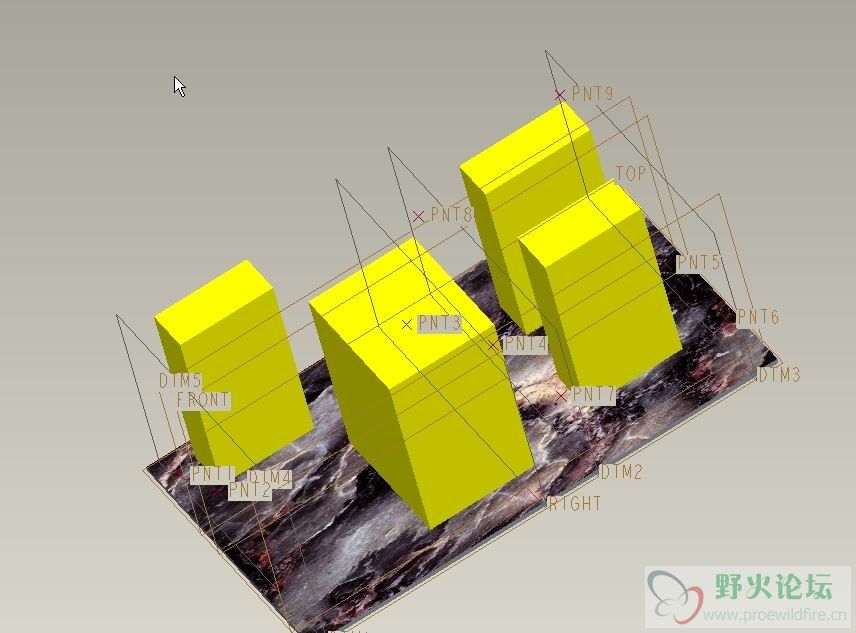

2.建立几个基准面，再建立点，这些点要穿过障碍，不能在每个障碍上，基准面要建立点适当看
图，这些基准面和点的建立有一定的经验成分在里面，不过不用担心，即使你现在的面和电建立的不
好，到时候可以调整

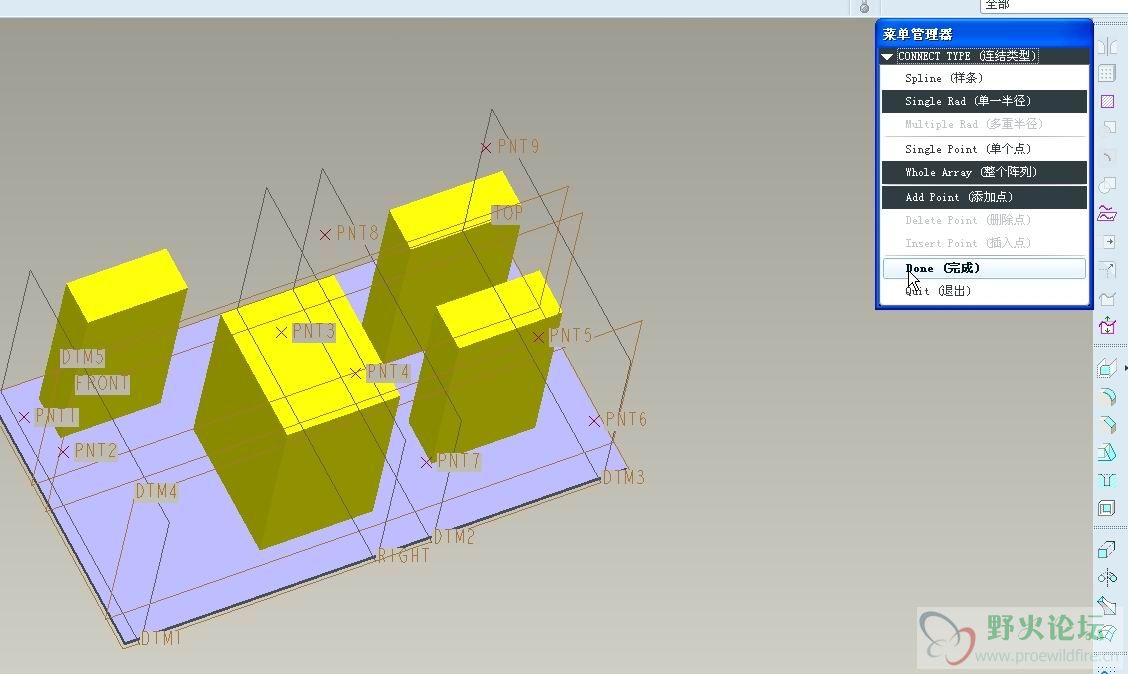

3.点击插入--高级--管道，弹出菜单管理器，这里用默认的就可以，几何就是点线面，空心，你的管
道不可能是实心对吧，常数半径，这个可以随意一些，到时候和障碍有冲突，可以设置多重半径，一

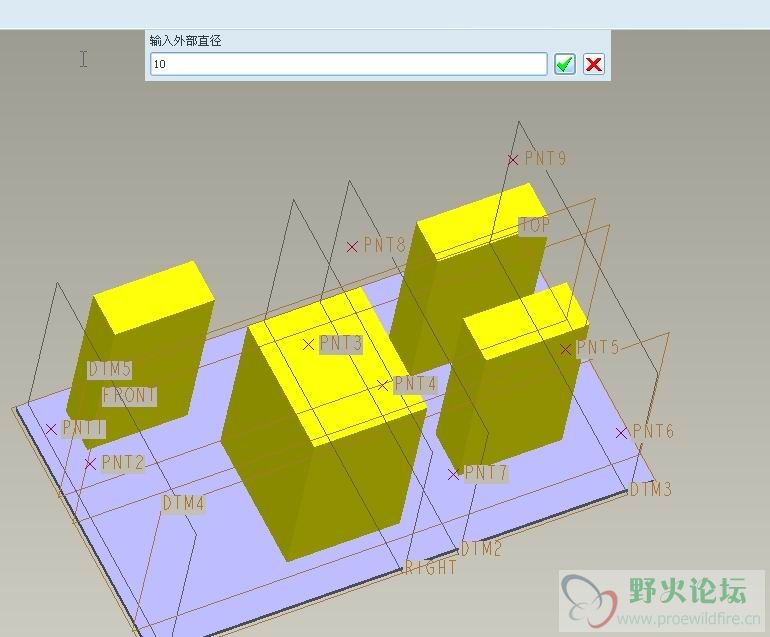

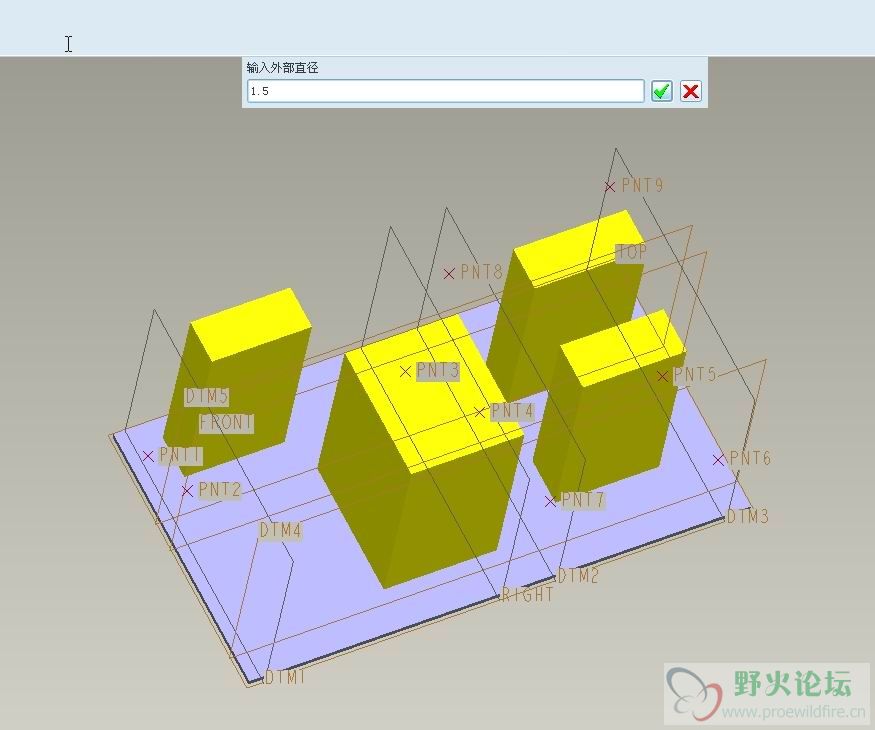

般情况下我都设置为常数，点完成，输入外部直径我输入10，管道壁厚为1.5，添加点，根据你的

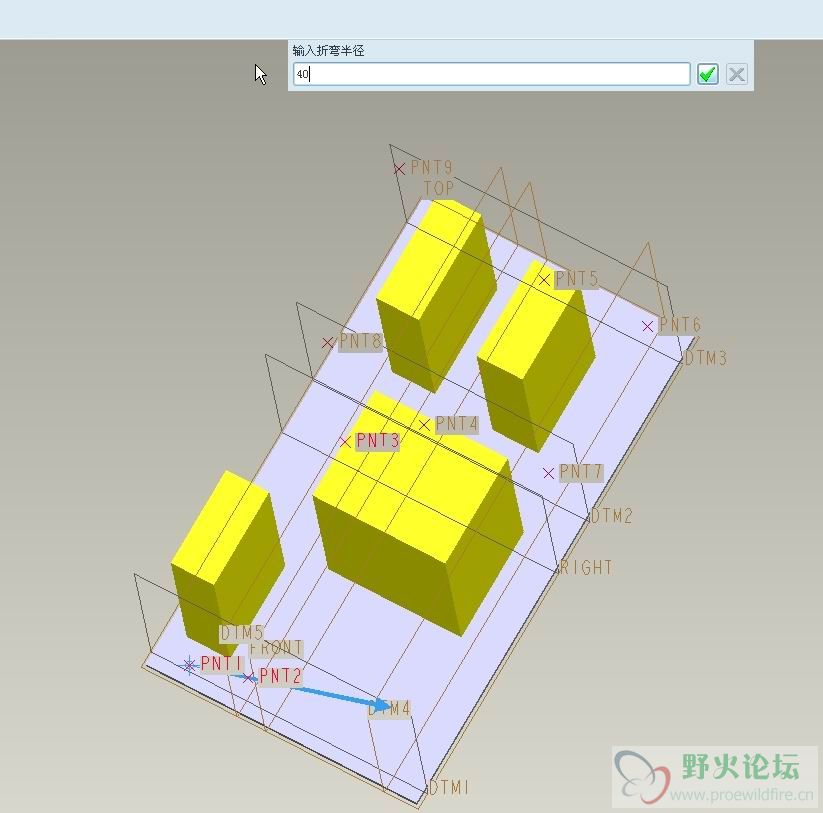

管道的走向顺次选取点，别忘了按住ctrl键，到拐弯的时候让你输入折弯半径，这个也有一定的经验

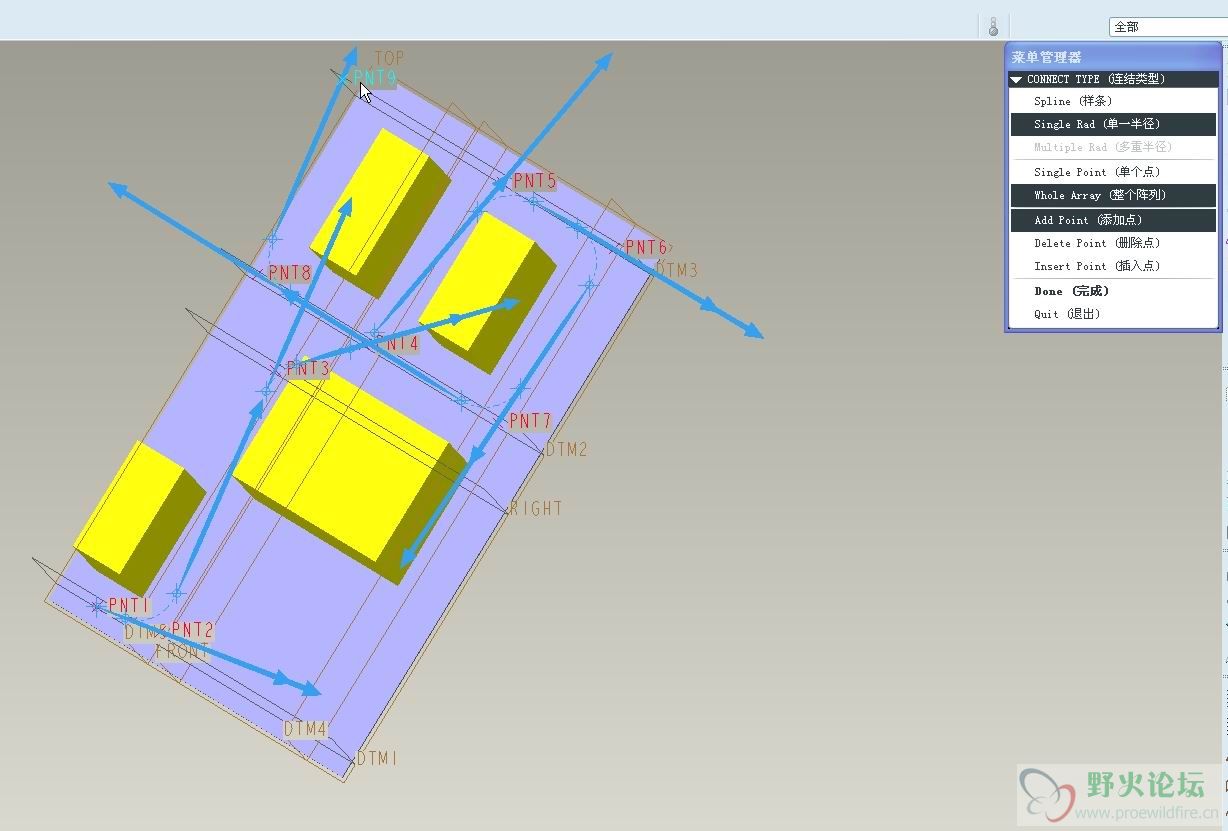

在里面，一次不行可多次，一步一步来，点选每个点后，出现个箭头，箭头的方向代表该点所在曲线

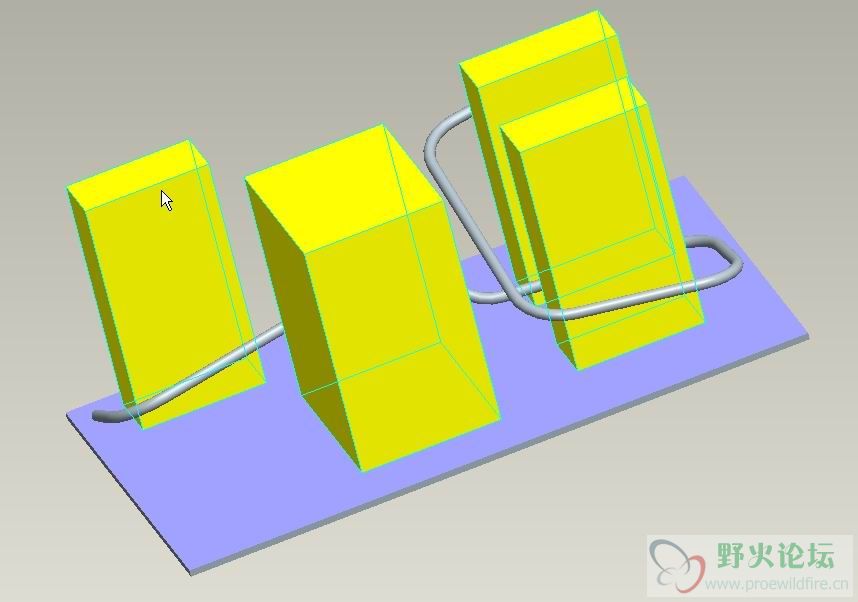

曲率的方向，也就是切线的方向，选择完最后一个点，点击鼠标中间，可以看到管路建立好了。
如果觉得不满意，可以再调整一下点，教程管道的设计比较简单，实际情况比这个复杂的也有很多，

这里只提供思路，做管道设计，尤其是液压系统的设计，建议用这个种方法，比较好控制，如果vss或者sweep blend，单单是合并曲线就够你忙活一会了，有人会问，为什么sweep不行么，我可以告诉你，合并的复杂曲线sweep是扫描不到的，这里就不能用sweep，简单的在一个平面内的简单的曲线可以用sweep。
