PROE怎么做断面图啊？？、各位老大

ai_ne · 发表于 2011-8-31 18:14

我不会啊，一根轴的断面图怎么做啊？

nbwtfrjl · 发表于 2011-8-31 19:45

不懂说什么

smallboy · 发表于 2011-8-31 19:48

大体做做，可能糙些，望多多见谅！

1、为方便起见，先在模型里创建好一个截面（就是要取断面那处），并且该截面上创建好一条旋转基准轴（到底为什么后面就知道了）。见图
2、在ProE工程图中，根据系统提示，应用“旋转视图”建立您想要的断面图。

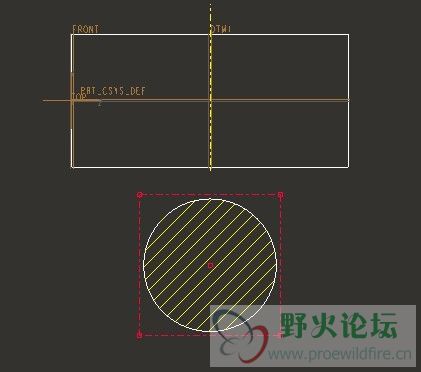

有两个截图，本来想加进来的，硬是没加进来。只好放在附件中了。

:P

ai_ne · 发表于 2011-8-31 20:38

3楼的帅哥，靓仔，高手，请问如何移出断面呢？？？？

:lol :lol

ai_ne · 发表于 2011-8-31 20:51

Z请问我想把这个移出断面放到左视图该怎么办呢？还拥有怎么没有表示出A-A呢？

jean.yu · 发表于 2011-9-1 13:45

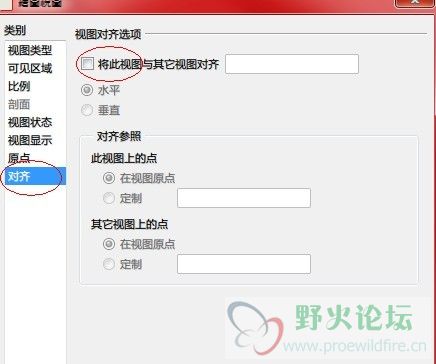

选中断面图，右键属性在对话框中切换到对齐栏，将“将此视图与其他视图对齐”前的打勾去掉就可以移动了。
至于A-A的注释，如果是直接剖面，可以显示注释的，你这个用旋转不会出来，可以手工添加注释来实现。
另外你的这个是轴，也可以直接用做剖面来实现，就可以直接出来注释。饿

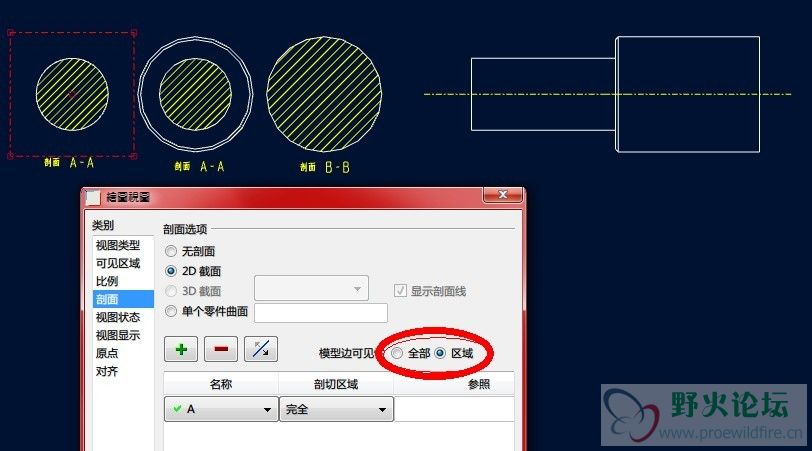

另外如果是阶梯轴，可以看下面，剖面是可以选择全部或者局部。

[ 本帖最后由 jean.yu 于 2011-9-1 14:02 编辑 ]
