如何让剖面线在边界上对齐呢？这样显得美观

迷途的牧羊人 · 发表于 2011-8-10 09:59

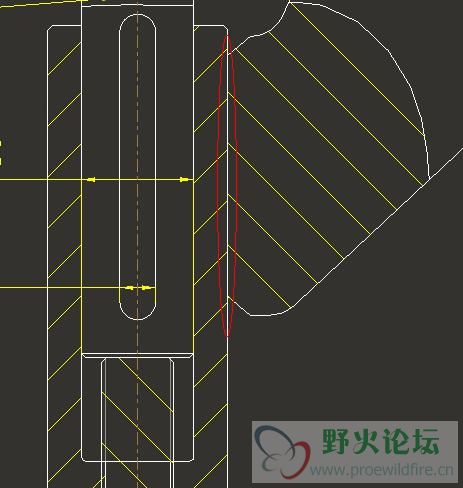

如图所示，如何让两个相接触的零件的剖面线在边界线处对齐呢？如图中红圈内的剖面线在边界上没有对齐的

野火 · 发表于 2011-8-10 20:42

双击剖面线，出来的菜单里有个偏距，调下即可

liujianrong2011 · 发表于 2011-8-10 20:46

同意楼上做法，但是，不好调的，看你运气了。

dawangtong · 发表于 2011-8-11 10:12

没必要对齐吧

xustkmx · 发表于 2011-8-15 19:32

我也觉得没必要对齐，工程图可不是讲美观的艺术画，剖面线不同的间距、斜度、线型就代表着不同的零件，线条对不上是很正常的，咱们国标里都没有剖面线对齐的一说

jean.yu · 发表于 2011-9-2 09:40

5楼说的对

sunmulei · 发表于 2011-9-27 11:07

天地本不全
