怎么标注出这种效果，把某些的线条（尺寸线）擦掉一部分？

xiaolianyi0922 · 发表于 2011-8-9 16:52

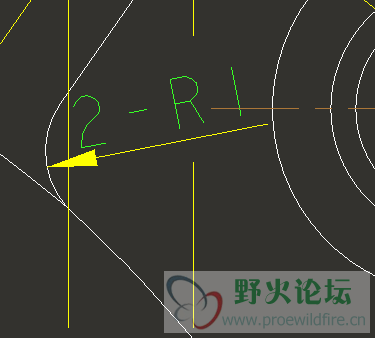

工程图标注尺寸的时候，如何标出出这种效果，把某些的线条（尺寸线）擦掉一部分？

[ 本帖最后由 xiaolianyi0922 于 2011-8-10 07:39 编辑 ]

xustkmx · 发表于 2011-8-9 20:04

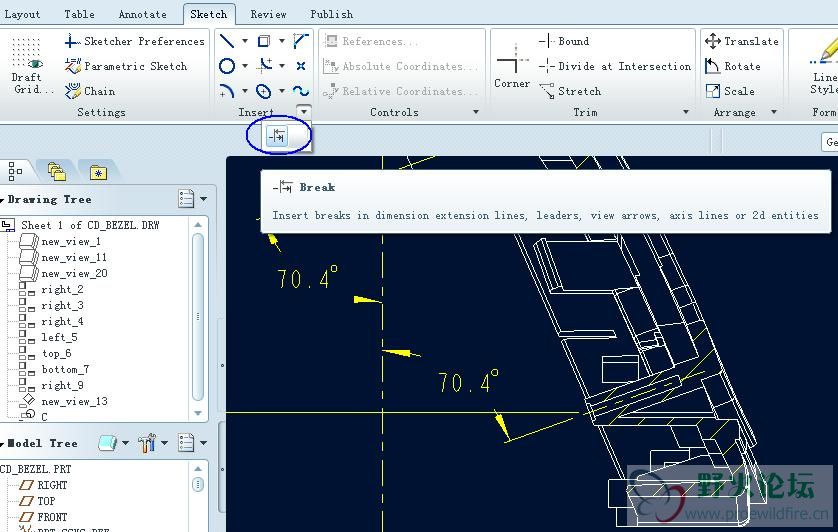

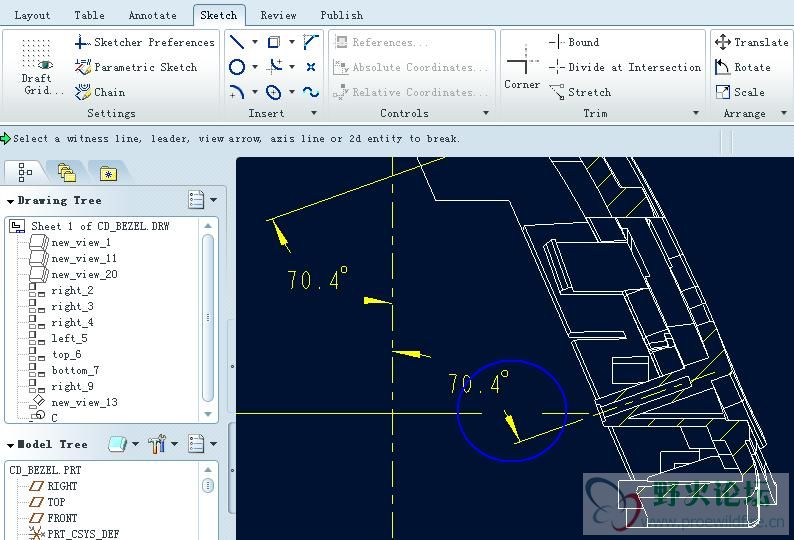

使用打断功能，在sketch菜单下insert下的break命令，可以把尺寸线断开，我用的是5.0

[ 本帖最后由 xustkmx 于 2011-8-9 20:06 编辑 ]

289203525 · 发表于 2011-8-9 21:14

谢谢详细的讲解

xiaolianyi0922 · 发表于 2011-8-10 07:39

已解决，谢谢！

smile.lee · 发表于 2011-8-11 09:36

请使用：
def_xhatch_break_around_text YES
!决定剖面或剖面线是否围绕文本分开。同时，它还影响对话框中的缺省设置

def_xhatch_break_margin_size 2
!设置剖面线和文本之间的缺省偏移距离（使用绘图单位，根据需要赋值）

进行控制即可。
