机构的不同运动位置如何出图

沧海曾经 · 发表于 2011-7-17 11:40

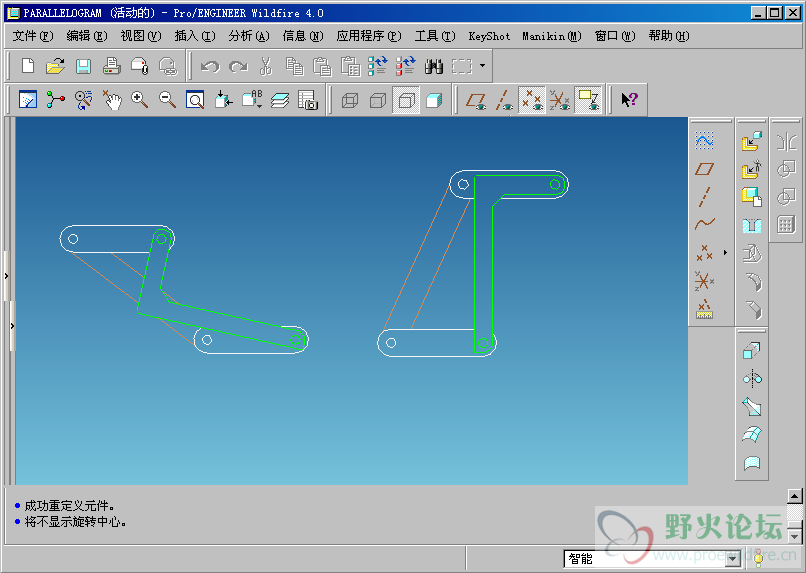

比如我想在工程图中出下述两个视图。请教大家
都是怎么操作的？谢谢先。

沧海曾经 · 发表于 2011-7-17 11:58

搜索到孤峰大哥的做法，大家参考：
将视图转换为绘制图元，执行下拉菜单编辑（Edit）>转换为绘制图元（Convert to Draft Entities），
然后根据提示选择视图完成创建

还有不一样的做法吗？谢谢

三维爱好者 · 发表于 2011-7-17 20:08

可以在装配中创建一个族表，设置角度为变量。而后在二维图中再加载族表新建的组件，并创建相应的视图！
这个方法，楼主可以接受吗？

沧海曾经 · 发表于 2011-7-19 21:33

谢谢！我摸索看看！

57094982 · 发表于 2011-7-22 14:17

可以装配两次，然后在一个工程图插入另外一个装配即可

creopro2011 · 发表于 2011-7-22 19:22

再出一个角度的图纸，或者po截面
