工程图中中心线与实体边界线交点如何选出

she012321 · 发表于 2011-7-3 22:06

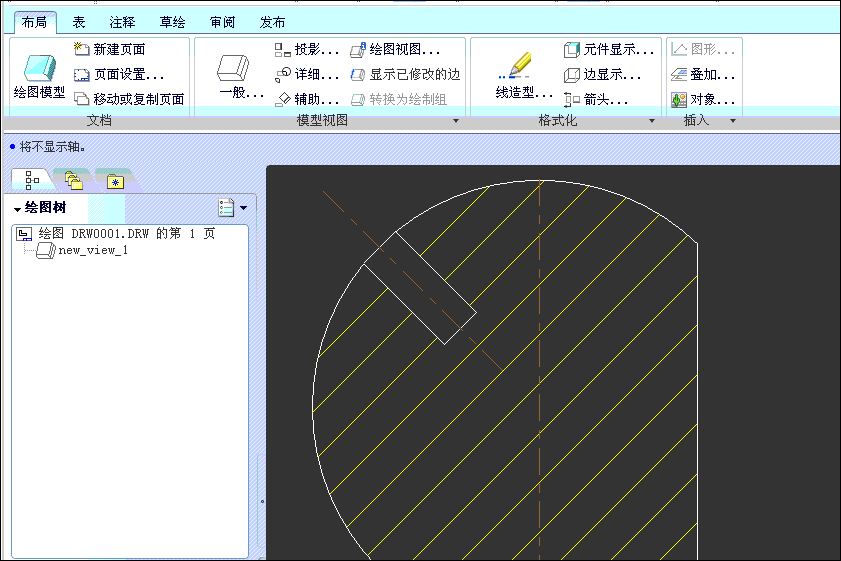

如下图所示

我想从轴5到右边的实体边界标注长度
就是不知道轴5与那个弧相交的点如何选
或者有没更好的方法呢？
先谢谢各位了

[ 本帖最后由 she012321 于 2011-7-4 21:49 编辑 ]

shishipang · 发表于 2011-7-4 08:07

好像不能搞定呢？

shishipang · 发表于 2011-7-4 08:27

用自动标注应该可以出来的。

sq1721 · 发表于 2011-7-4 09:12

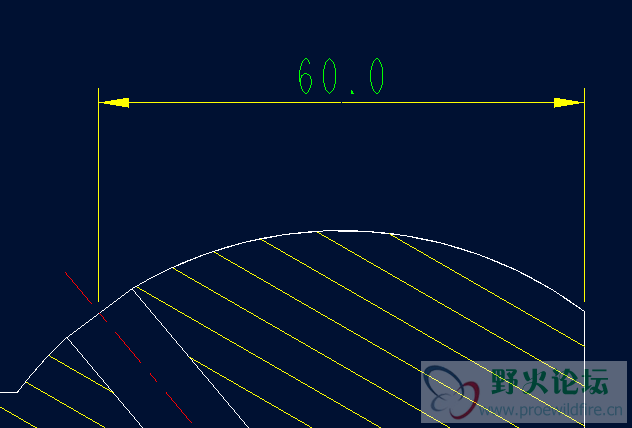

可以的。如图

凄月★狼魂← · 发表于 2011-7-4 09:18

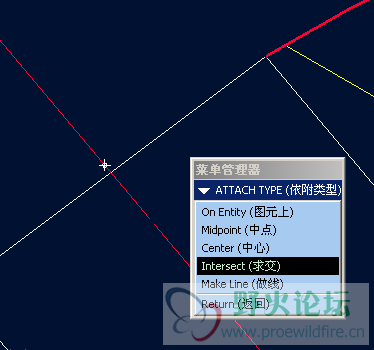

1.直接选交点不可以，不过可以草绘一个。

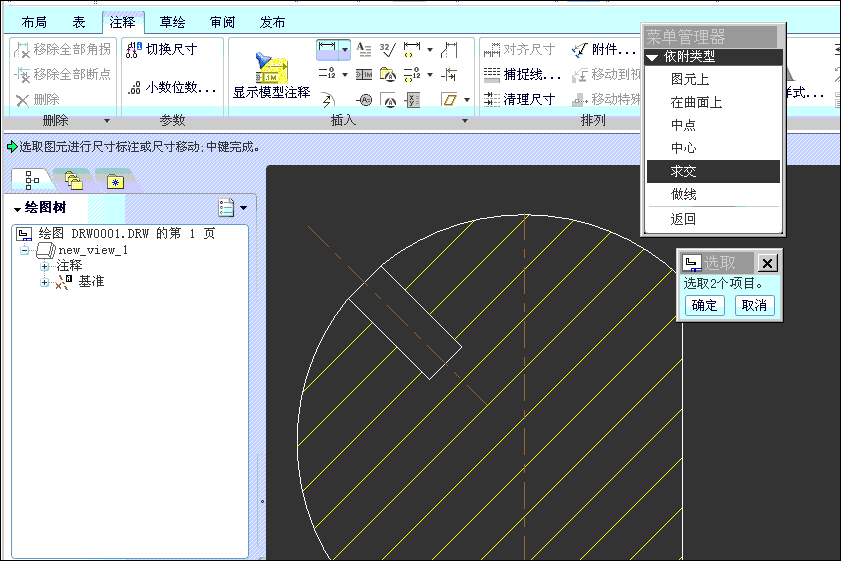

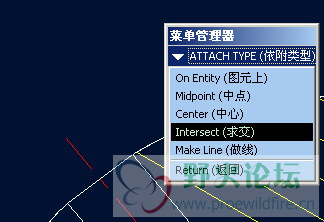

2.直接做标注也行，求交的时候 ctrl

juck0410 · 发表于 2011-7-4 09:58

楼上的真不错，学习了一下。谢谢！

rany · 发表于 2011-7-4 11:18

额，直接做交点.....

she012321 · 发表于 2011-7-4 21:42

非常感谢“sq1721”和“凄月狼魂”的耐心解答！

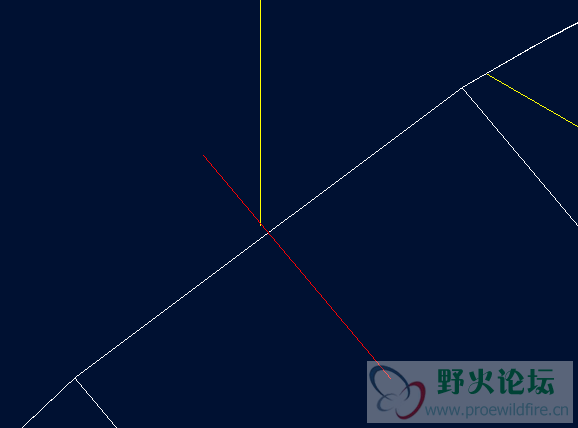

“凄月狼魂”的第二种方法（求交）很实用，关键在于求交之后还要点击一下（图元上），否则还是不能标注的！
————————————————————————
关于“凄月狼魂←”的第一种方法，我草绘了那个交点，如果不选择标注则可以选中那个点，若标注的话却选不中那个点了，很郁闷不知道为什么！（莫非是我显卡问题？板载128的）

sq1721 · 发表于 2011-7-7 10:53

顺便说一下，你这个零件很难加工的

she012321 · 发表于 2011-7-7 23:29

哦？怎么会呢？
我们公司已经量产了啊
这个是我在公司拿的图纸，想自己回来自己研究下
具体的加工工艺就不知道了
