求助proe4.0画个羽毛球

华科 · 发表于 2011-5-22 14:51

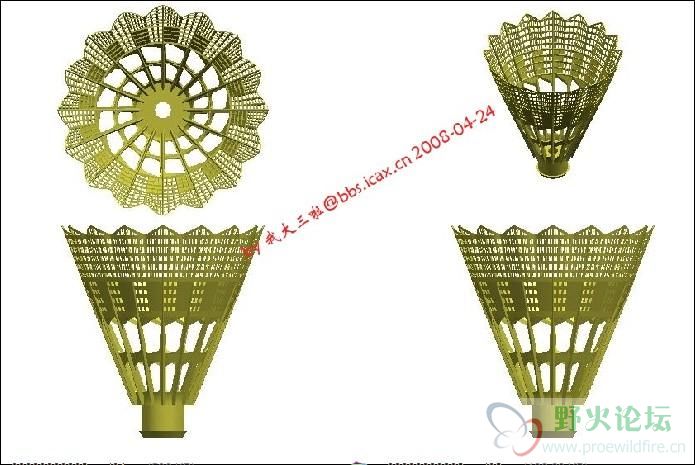

谁比较有时间　帮忙画个羽毛球　如果可以做教程最好了　软件用proe4.0的　谢谢了

ch3508 · 发表于 2011-5-22 16:50

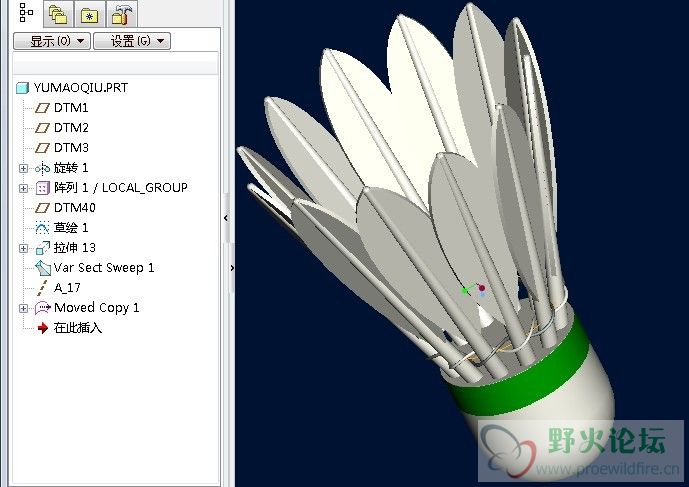

画了一个羽毛球，和楼主给出的图片不太一样，但是和买的差不多。
PROE3.0版本

教程见4，5楼

yumaoqiu.prt.part1.rar (97.66 KB, 下载次数: 192)

yumaoqiu.prt.part2.rar (26.28 KB, 下载次数: 71)

[ 本帖最后由 ch3508 于 2011-5-22 17:27 编辑 ]

orch · 发表于 2011-5-22 16:53

过来看看

ch3508 · 发表于 2011-5-22 16:54

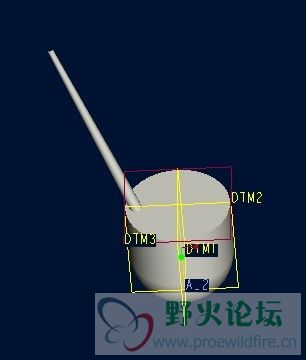

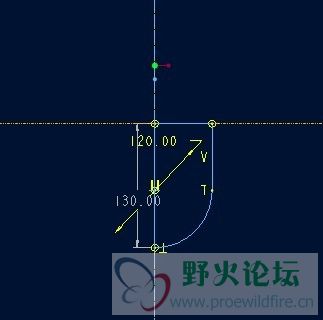

第一步：旋转做出底部圆头。
第二步：扫面出羽毛中心杆。

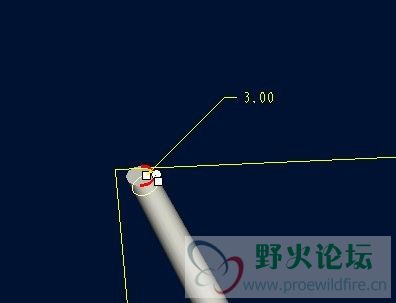

第三部：把中心杆端部完全倒圆角。

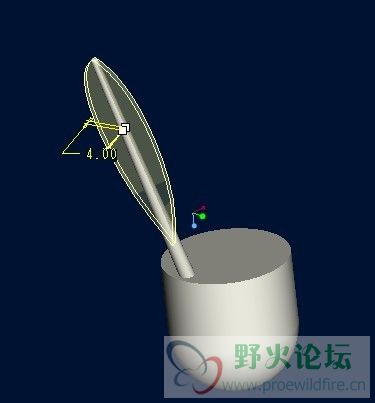

第四部：拉伸出羽毛。（注意拉伸的羽毛平面与基准面成一定角度）
第五部：把杆和羽毛组成组，然后阵列组。

[ 本帖最后由 ch3508 于 2011-5-22 17:10 编辑 ]

ch3508 · 发表于 2011-5-22 16:54

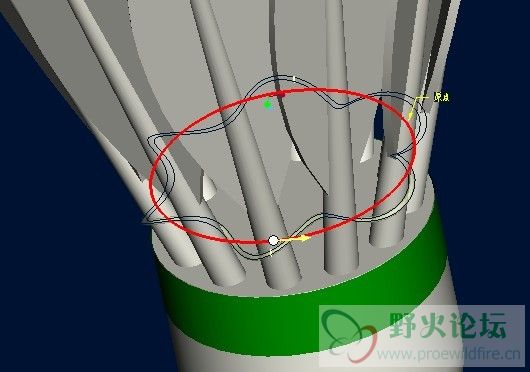

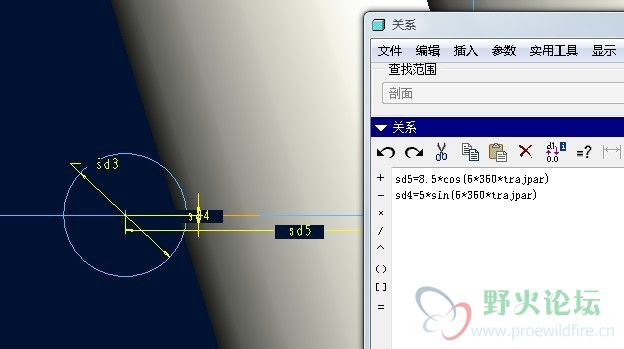

第六步：扫描出捆绑线（扫描轨迹为圆，采用关系式）
扫面截面为圆。

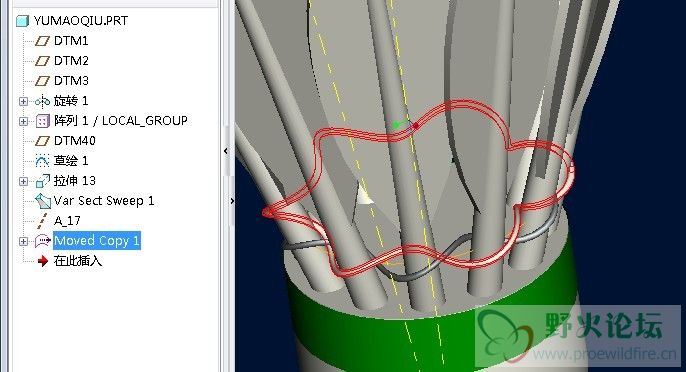

第七步：复制旋转上步的捆绑线，形成两根捆绑线。

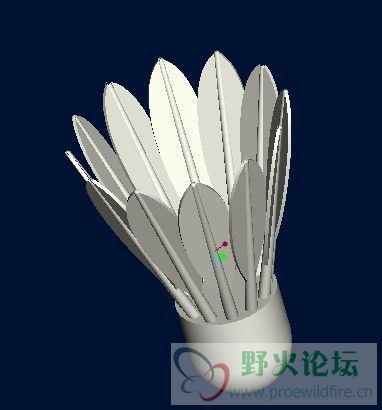

完成。

[ 本帖最后由 ch3508 于 2011-5-22 17:21 编辑 ]

yncyny · 发表于 2011-5-22 16:55

旋转。拉伸，阵列。烦琐点。

wlply · 发表于 2011-5-22 22:16

不会关系式就画不出来唉要学的东西还很多

华科 · 发表于 2011-5-23 21:11

谢谢大家了　这个图形和我的那个不一样　如果有时间麻烦帮忙按我给的图那样画一个好吗　谢谢　

华科 · 发表于 2011-5-23 21:24

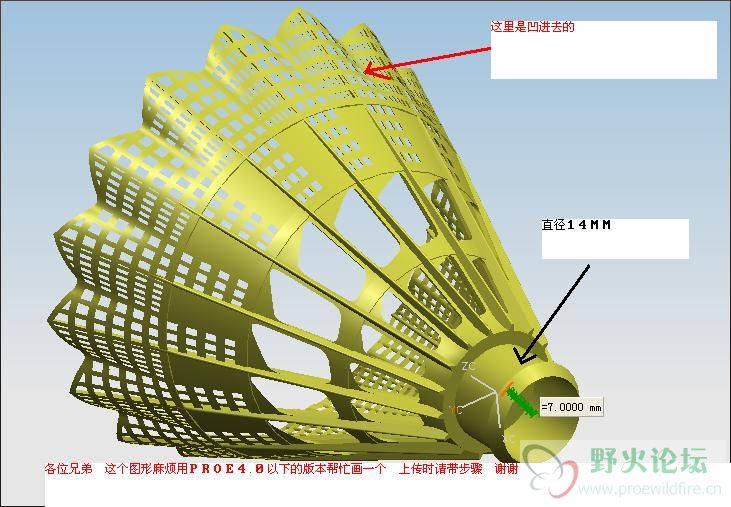

各位兄弟　如果有时间麻烦按这个图　用ＰＲＯＥ４.０以下的版本做一个好吗　上传的时候麻烦带上步骤　谢谢了

宝宝恋人 · 发表于 2011-5-23 22:45

强悍！！！
