钣金轧制建模求助

凄月★狼魂← · 发表于 2011-5-5 15:56

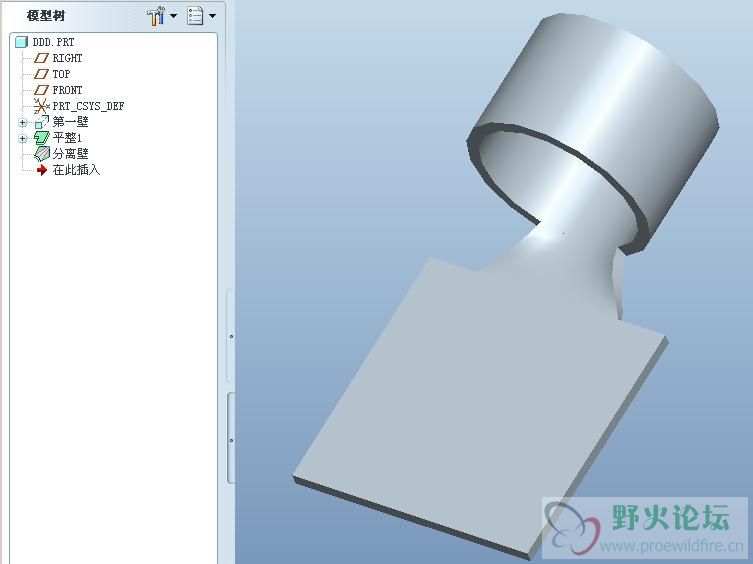

此图是我用实体画的。
我想知道用钣金的形式如何做出这个过度区域？

awaken · 发表于 2011-5-5 17:06

呵，刚才又研究下了钣金模块，发现用钣金也能弄出来

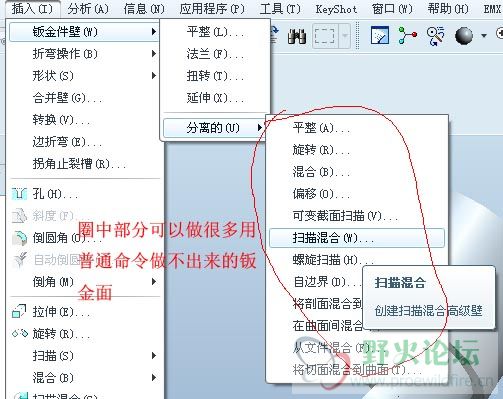

原来钣金里还有这多秘密，请参考下图2
，附件档案

[ 本帖最后由 awaken 于 2011-5-5 17:34 编辑 ]

凄月★狼魂← · 发表于 2011-5-5 17:32

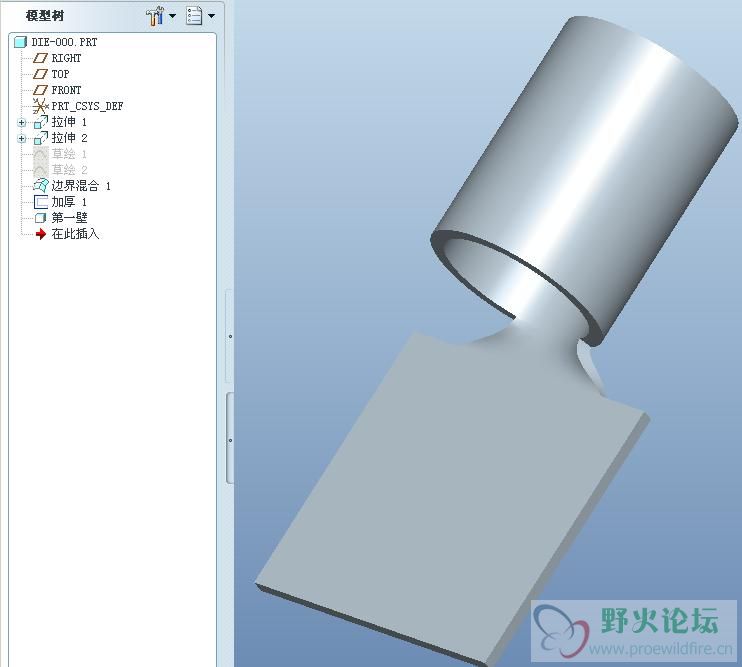

这个方法我用过，我先前的绘图是在你截图的效果上在圆管处剪切了一个缝，外形看上去差不多，不过不能展平……

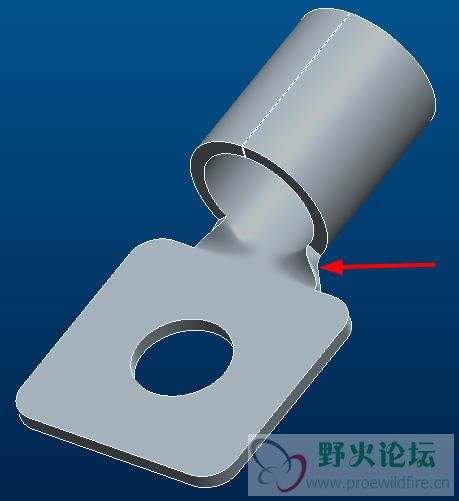

我想通过轧折弯出圆管并同时产生与平板的结合的过度区域，这样才是建模与工艺的结合……

[ 本帖最后由凄月★狼魂← 于 2011-5-5 17:42 编辑 ]

awaken · 发表于 2011-5-5 17:41

关键在于连接那个曲面的厚度要统一就能转钣金了
不过我刚才试了，圆那个截个缺口，也不能展平

[ 本帖最后由 awaken 于 2011-5-5 17:47 编辑 ]

awaken · 发表于 2011-5-7 11:31

关于这个问题我有新的方法，请参考我这个贴

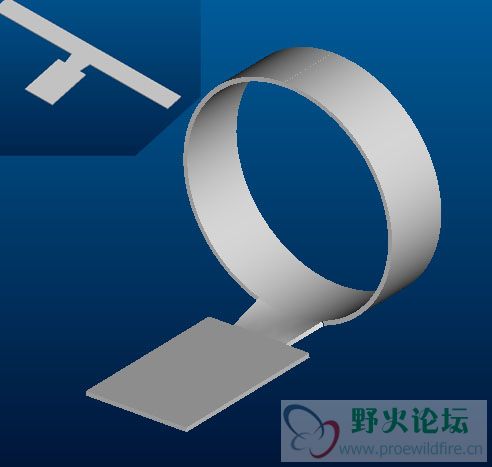

钣金轧制建模教程-可展开
地址 http://www.proewildfire.cn/forum ... &fromuid=210160

thoughtforest · 发表于 2011-6-3 08:41

学习一下

gaoshang · 发表于 2011-6-3 16:02

总感觉实体转板金经常展的头痛。。。不如板金模块来做

124998723 · 发表于 2011-6-13 18:55

有时候，钣金确实比实体好画，展开也很方便

504166607 · 发表于 2011-6-13 21:27

板金在滚弯是不是有个过渡区域的命令吗先了那一个你再去画一下

liuzpzp007 · 发表于 2011-6-14 07:59

这个可以话，就是过渡和滚圆的时候麻烦点
