昨天传不了，今天试试，还是关于工程图自定义符号的！

yfko999 · 发表于 2011-3-4 08:51

这个指定自义符号存放的目录 pro_symbol_dir

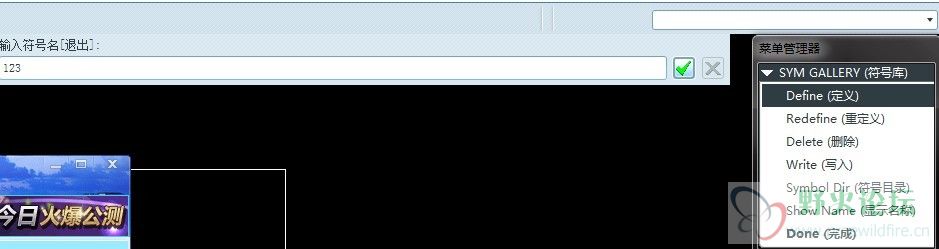

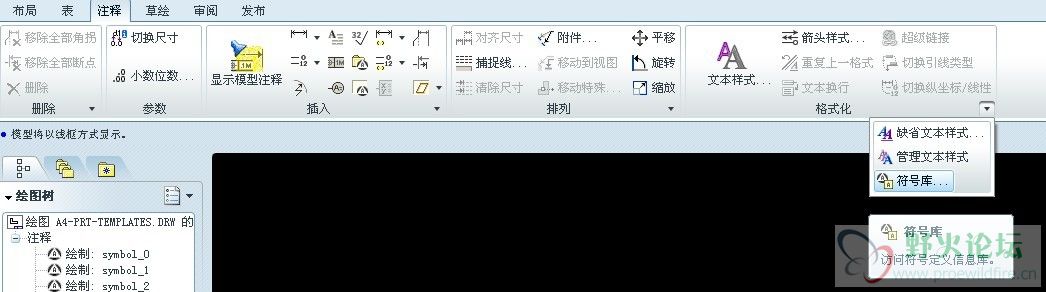

新定义绘图符号在这里，

给你的符号命个名。

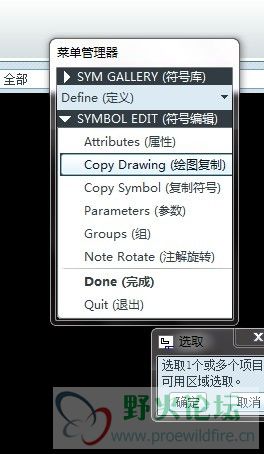

然后绘制你所需要的图形，随便说一句，有的同学说工程图的草绘不好用，这里提供一个方法，先在PRT里用草绘把复杂的图形草绘出来，或者在草绘里插入CAD文件，然后在工程图里使用复制边功能，再进入绘图符号里，使用绘图复制功能，就是这个
这样比较简单，虽然繁琐了点。

接下来就是定义注释了

如图

现在定义属性

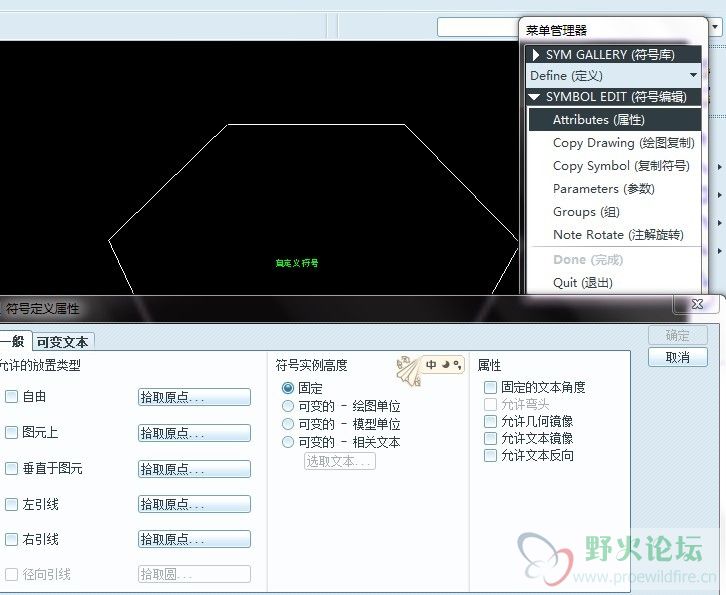

允许的放置类型，自由就是无箭头引线随意放置了，图元即箭头在图元上，其他请自行试验！

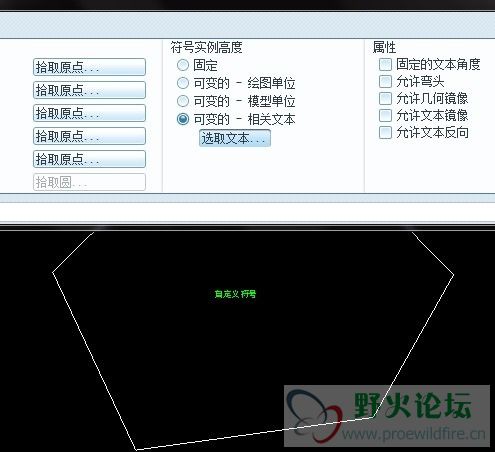

然后选取可变的-相关文本

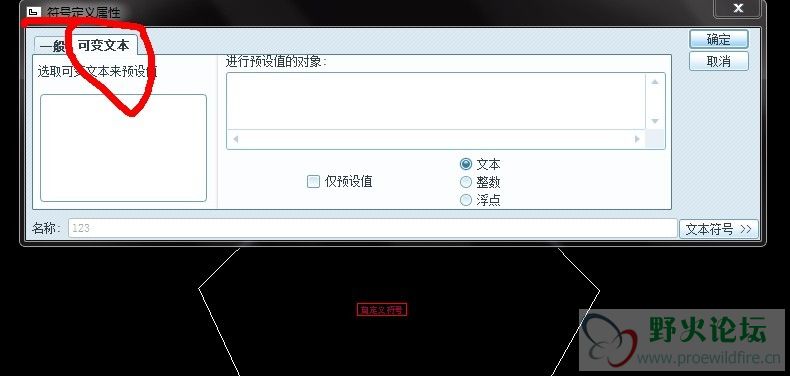

选中你开始输入的注解，然后点这个，进行文本设置

如果想让文本可以修改，必须在文本首尾加\符号，像这样

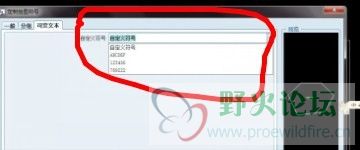

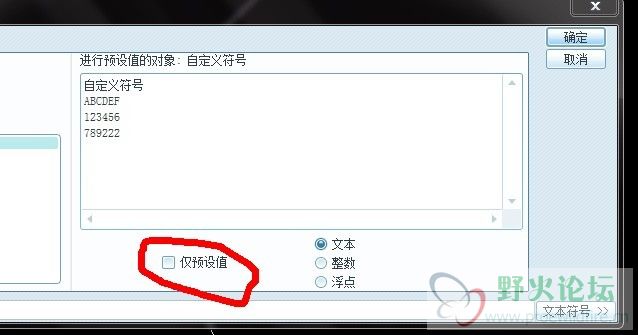

如果要让文本有多个预设置，就是有个下拉框就在这里输入文本,要让文本的选择只有预设值，无法修改，选中红圈中的选项

现在符号已经做完了。点完成，再点写入，这样符号就保存到你的自定义符号目录了

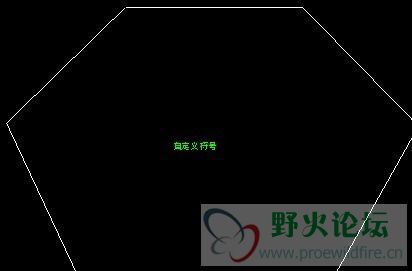

现在看下效果我的没有勾选仅预值，所以我的文本仍然是可编缉的！

顺便说下自定义BOM符号吧，其他的没什么特殊的，就是文本输入那里。把文本替换成你的报表符号就行了，如我要在BOM符号里自动给出序号，零件名和重量还有数量，注释就可以这样\RPT.INDEX\, \RPT.INDEX\, \ASM.MBR.PTC_COMMON_NAME\ , \ASM.MBR.PRO_MP_MASS\ , \RPT.QTY\ 其中的质量参数，必须是BOM表里有，球标才会有，否则不会出现！

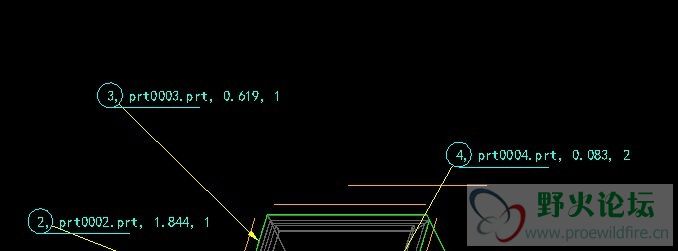

然后更改下BOM表的球标类型，选定制就行了，如图
累死了。。。。还有一点东东(是关于绘图符号里的分组的)没时间弄了，有空再搞吧，麻烦管理员帮我把贴子编缉下，看着好烂
