在PROE工程图中这个图要怎么做出来

xltll · 发表于 2011-2-13 14:31

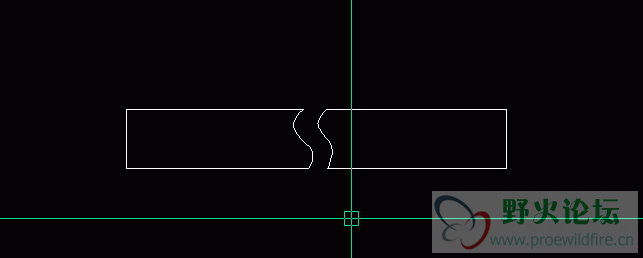

在PROE工程图中这个图要怎么做出来

hehaihang123 · 发表于 2011-2-13 15:35

视图投影好后，双击弹出“绘图选项”，选择“可见区域”选项，在“视图可见性”下选择“破断视图”。
然后点那个“+”号，绘制两根线，拖动下面的滑条向右，找到后面的“破断线造型”选项。看图，你的属于“几何上的S曲线”这个效果。
我的是5.0的，其他版本因为翻译等也许略有差异，但是操作雷同，你尝试下吧。

xltll · 发表于 2011-2-13 18:18

谢谢了
