工程图中创建旋转视图问题？

shihua

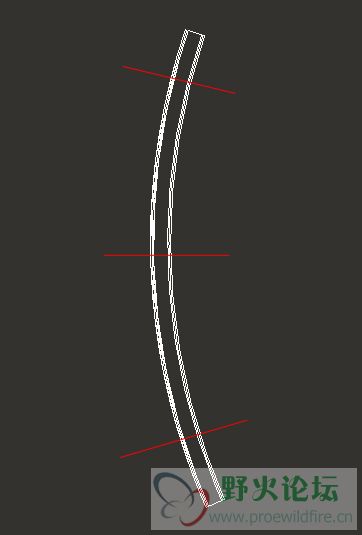

如图，一型材，要用旋转视图创建红线切割部位的剖面，严格按教程制作，可怎么也做不出来，我想是有高级技巧吧。

我是用的偏距，进入草绘界面后手工绘制的剖切线，完成绘制后，发现剖面名称前面总是红叉叉，郁闷！如果是绿勾勾就应该没问题了。

wdy7766

进入草绘后不能建立两条曲线的，你画一条直线试试

shihua

我就是画的一条直线，不行啊！

野火

你要创建剖面视图，创建投影当然是叉叉

shihua

多谢各位帮助！

我自己找到了答案，就算是答案吧！再此共享给不知道的，大家可能都知道，那就当我脑子进水。

首先说明一点，旋转视图是做剖面的，是为型材类的零件做剖面用的（例如：自行车架），因为很少有人这么用，所以我想知道的人可能不是很多。

我之所以先前做不出来，好像不能进入草绘界面后手工绘制的剖切线，要用“平面”选项制作基准平面来剖切出断面，为什么？我不知，我知道的仅此而已。

除非你一个零件上要画出十几个剖面视图，否则不会用到这个做法。
