proe5.0的装配图怎样做剖视图？

bhjing88 · 发表于 2010-12-28 19:01

proe5.0的装配图怎样做剖视图？哪位高手指点指点，非常感谢

大连机车厂 · 发表于 2010-12-28 21:20

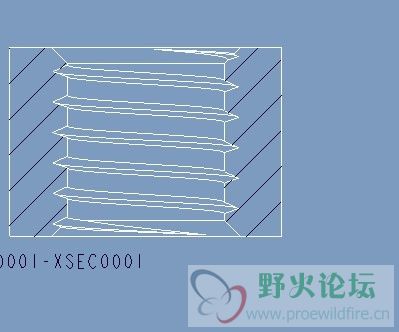

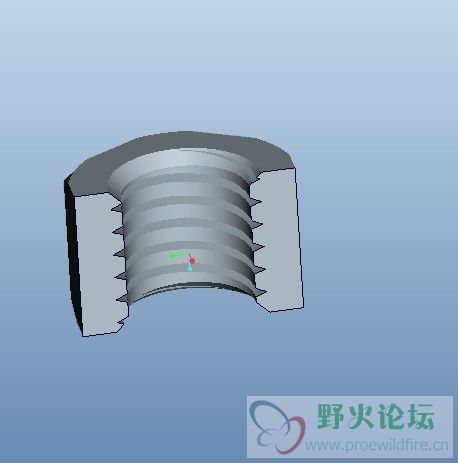

从零件里增加剖面！然后到绘图的时候转为3D视图增加就可以了吧！

[ 本帖最后由大连机车厂于 2010-12-28 21:25 编辑 ]

野火 · 发表于 2010-12-28 21:48

proe 4.0 绘图中剖面的创建(全剖,半剖,局部剖,阶梯剖,全部对齐,全部展开)
http://www.proewildfire.cn/thread-28104-1-1.html

方法是一样的

bhjing88 · 发表于 2010-12-28 22:46

谢谢两位！零件图我会做剖视图，但装配成装配图以后，在装配图里做不了剖视图，选剖视平面后没有反应

bhjing88 · 发表于 2010-12-28 22:56

我现在已经把产品的各个零件装配好了，想做装配图的剖视图，才能把里面的零件表达清楚，剖视图做不了，可能是选剖切平面的时候出了问题，装配图中基准平面好多，不好选，是不是一定要选装配的基准平面？

lvdbin · 发表于 2010-12-29 10:04

你选的剖视平面不是装配的基准面而是零件的基准面吧？

yjzqyt · 发表于 2011-1-7 22:07

在装配图里新建一个平面，然后以这个面为剖视面就行了！

carolgu1018 · 发表于 2011-6-10 11:09

不错，谢谢楼上

枫叶之恋 · 发表于 2013-12-13 20:51

谢谢楼上，帮我大忙了

晴空万里 · 发表于 2015-3-9 15:31

谢谢!!!!!!
