凹槽的画法一贴总结

xiaopengcheng · 发表于 2010-12-24 13:42

凹槽的画法
http://www.proewildfire.cn/thread-61736-1-1.html
此贴后面有人跟帖说楼上某位的prt档读不了，还有人想学习。他的方法我看会了，又做了一下在这发一下，供想要学习的人参考。

aocao1.prt.rar (60.3 KB, 下载次数: 13)

aocao2.prt.rar (46.06 KB, 下载次数: 11)
方法一使用了混合切口；方法二只是将混合切口在视图管理器的简化表示里做，所以外面只有拉伸特征。简化表示帖：
如何做出以下拉伸特征（脑筋急转弯）做法之一
http://www.proewildfire.cn/thread-17293-1-1.html
考虑到还有人在做混合的时候出现一些问题，在此也说一下：

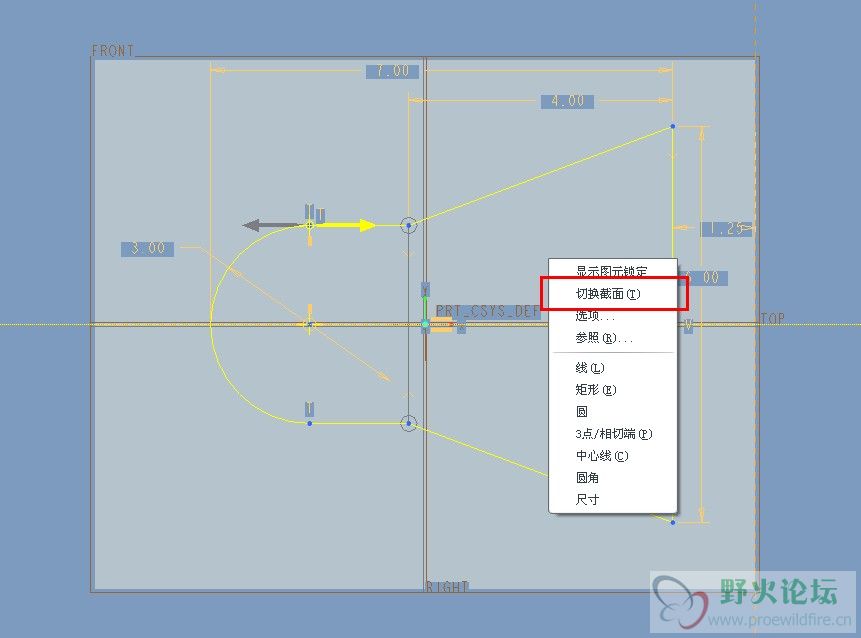

画混合截面的时候，画完一个截面要在视图上按住右键，在弹出的窗口中选择切换截面，然后绘制第二截面（因为一个截面是无法做混合的，混合，顾名思义一个肯定不能混吧）。

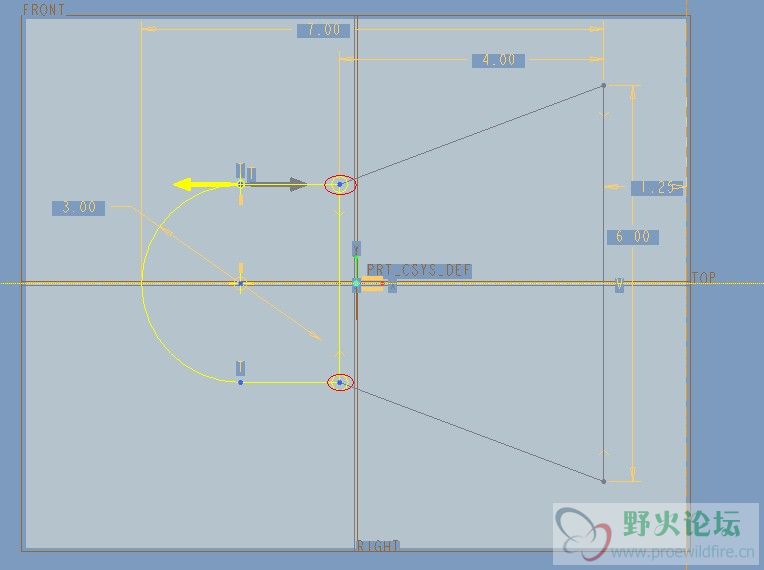

第二截面如下图（第二截面为什么要画成这样，自己想想，很简单），其中有两个混合顶点，位置如图中红框内。

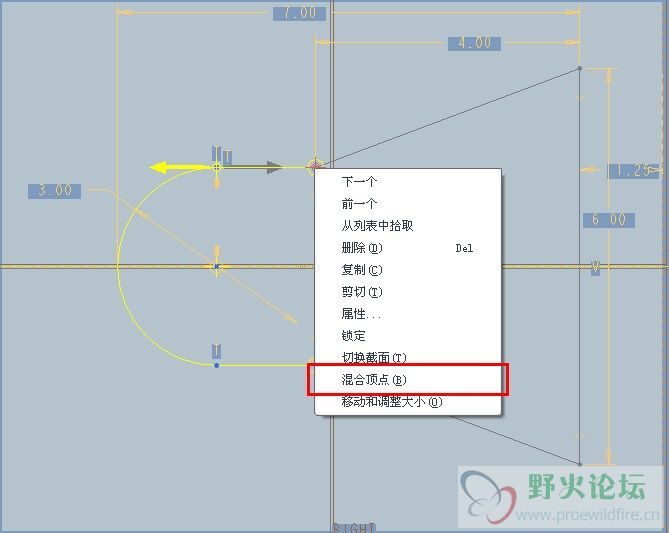

单击点，然后右键按住，选择混合顶点即可创建混合顶点。

想要了解混合顶点的看下帖：
扫描混合里有个叫混合顶点的在画截面那里有什么作用呢
http://www.proewildfire.cn/thread-49182-1-1.html

此贴算是混合命令的一个简单教程（含简化表示），其中借用了一些帖子，对为这些帖子解答的朋友表示感谢，希望此贴能帮助新手们学会使用混合命令。说句题外话，有些新手求助的时候希望能把问题描述清楚，能上prt就上prt，方便别人分析解答，同时也希望解答的人最好上prt档，不能上的用文字简要介绍一下方法，最好不要只给一张效果图，我觉得那样就没什么价值了。
prt档更新了，开始时候用公司电脑有加密软件加密了，现在可以正常下载查看了。

[ 本帖最后由 xiaopengcheng 于 2010-12-26 20:54 编辑 ]

银色闪光 · 发表于 2010-12-24 18:29

赞下来看看

银色闪光 · 发表于 2010-12-24 18:35

LZ的PRT打不开，文件不能检索，LZ用什么版本的啊

年轻没理由 · 发表于 2010-12-24 21:18

下载下来还是看不了，我在5.0的里面画，怎么没有你说的混合顶点

xiaopengcheng · 发表于 2010-12-26 20:57

我是在proe5.0M060里画的，下载上面的两个

hychq · 发表于 2014-3-27 21:21

学习了，谢谢讲解
