旋转剖求助！

sanshifangxi · 发表于 2010-12-20 14:08

有哪位高手做过类似这样的旋转剖

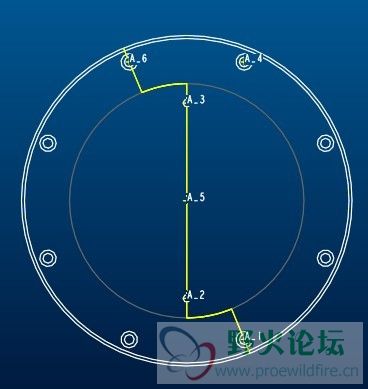

如图示（画个简单的示意图），无法“全部（对齐）”，也就是全部展开
如果都在一个旋转轴上很容易的
请不吝赐教~~

[ 本帖最后由 sanshifangxi 于 2010-12-20 14:12 编辑 ]

岳危 · 发表于 2010-12-20 16:28

在论坛里面搜索，旋转剖，里面有很多方法，自己慢慢看！

sanshifangxi · 发表于 2010-12-20 22:04

搜到的所有旋转剖都看了，却没有我这种情况的~~

rainweb · 发表于 2010-12-21 07:41

用阶梯剖不就行了

sanshifangxi · 发表于 2010-12-21 10:40

现实中是有很多这种旋转剖的~~

xiaopengcheng · 发表于 2010-12-22 11:04

跟阶梯剖是用一样方法，只不过草绘时，阶梯剖是画成阶梯的，旋转剖是带角度的。楼主的图为什么会那样。

韩国瑞 · 发表于 2010-12-22 13:16

旋转剖！我也是来学习的

shuizhidaow · 发表于 2010-12-22 15:21

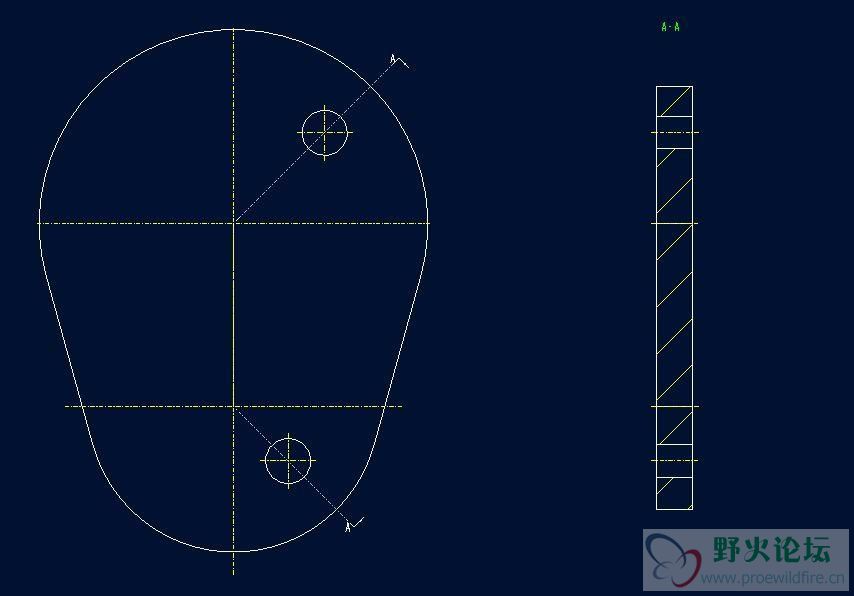

实现你所说的旋转剖不难，见附件图片，但这样的形状在机械制图中不容许旋转剖的。

hxy369 · 发表于 2010-12-22 22:24

LS的不说牵强吧,根本就是错误的
其实真如LZ的图示用完全展开剖面就可以表达的清清楚楚了

大洗衣盆 · 发表于 2010-12-23 15:50

楼主可以参考...

楼上的楼上的视图好像不准确..


[ 本帖最后由大洗衣盆于 2010-12-23 15:52 编辑 ]
