工程图国标基准符号制作教程

缘残 · 发表于 2007-11-30 20:58

在此之前.我们必须了解国标基准符号大概尺寸:

先打开一个工程图，然后：点击格式→符合库，提示中输入符号名：JZ
在菜单管理器中的符号库→定义
此时弹出一个新的绘图窗口SYM_EDIT JZ，这个窗口就是自定义符号的窗口。
我们在视图→绘制栅格，把栅格打开,(因为我们必须用栅格为参照)间距为1mm,并使用栅格对齐。

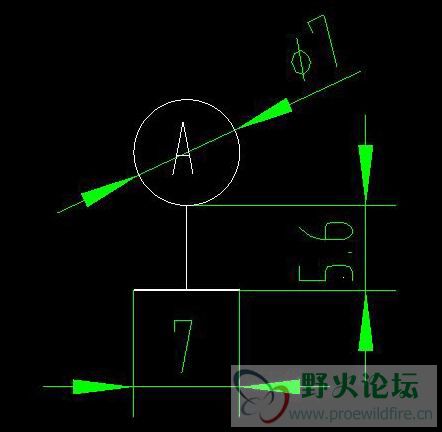

画出符合国标的基准符号。

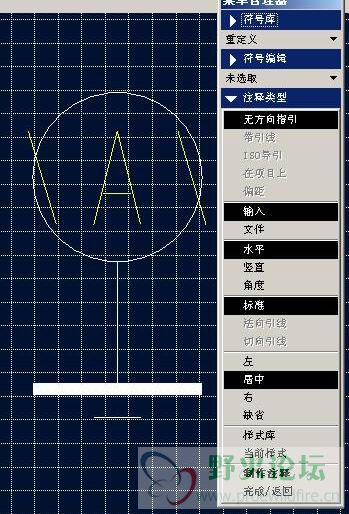

以栅格为参照,画出基准符号的基本形状

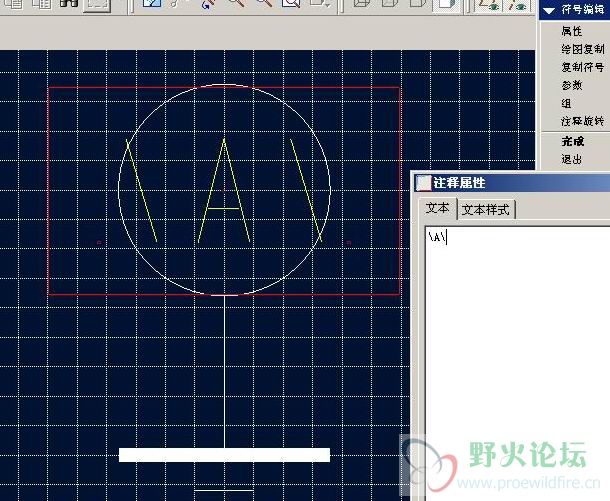

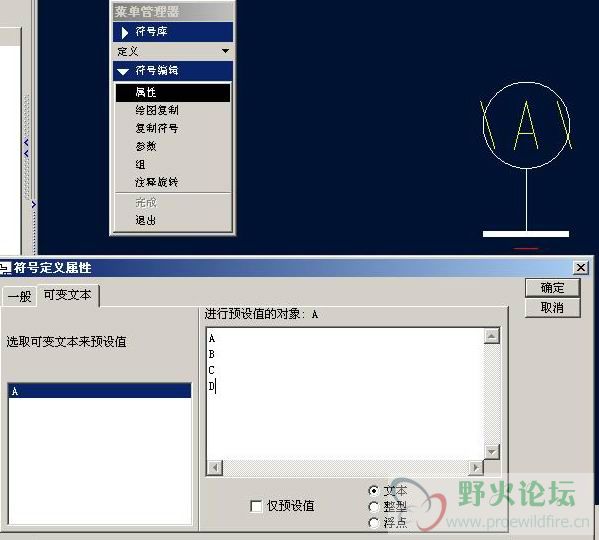

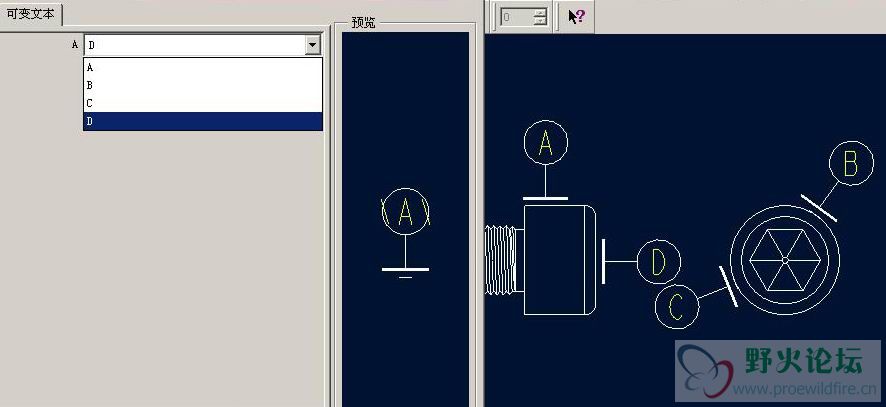

注意:如果在符号定义中注释的前后插入反斜杠（例如 \notetext\），则这些注释变成“可变文本”注释。它们显示在“符号定义属性”(Symbol Definition Attributes) 对话框的“可变文本”(Var Text) 选项卡中。可变文本意味着可以为每个可变文本注释输入在预设值文本框中选择的值。

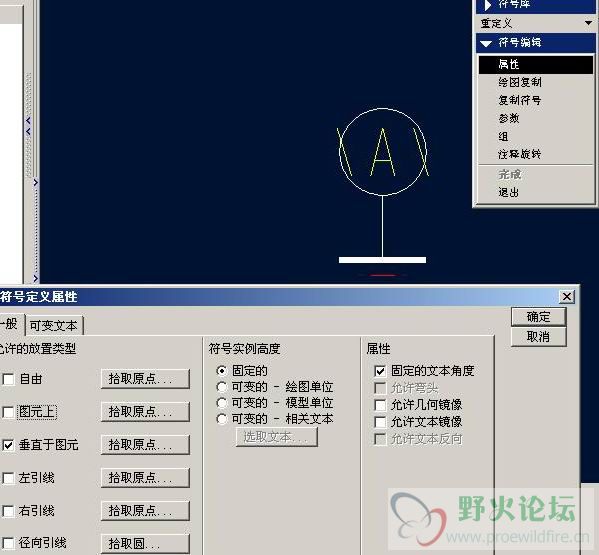

点击菜单管理器中的“属性”命令。
设置见下图.
