画出的零件怎样合并成一个整体

aresmi · 发表于 2010-12-7 20:14

我想把画好的零件导入到ansys里进行电磁场分析，可是proe画出的都是拉伸、旋转等方法拼装成的，导入ansys网格划分很困难，请问有没有把零件图变成一个整体的立体图形的方法。

zhao_feng · 发表于 2010-12-7 21:28

你可以将单个零件逐一复制几何变成一整体实体化，就可以合2为一了，比如1+2=整体3
说简单点就是将1激活，用复制几何命令复制2中的几何特征合并到1中。

noway · 发表于 2010-12-7 22:04

可以先转换成igs~~

好样的好样的 · 发表于 2010-12-10 12:23

用曲面画在实体化就OK了

显示全部楼层 · 发表于 2011-6-2 13:35

提示: 作者被禁止或删除内容自动屏蔽

tianayangwei · 发表于 2011-6-3 11:15

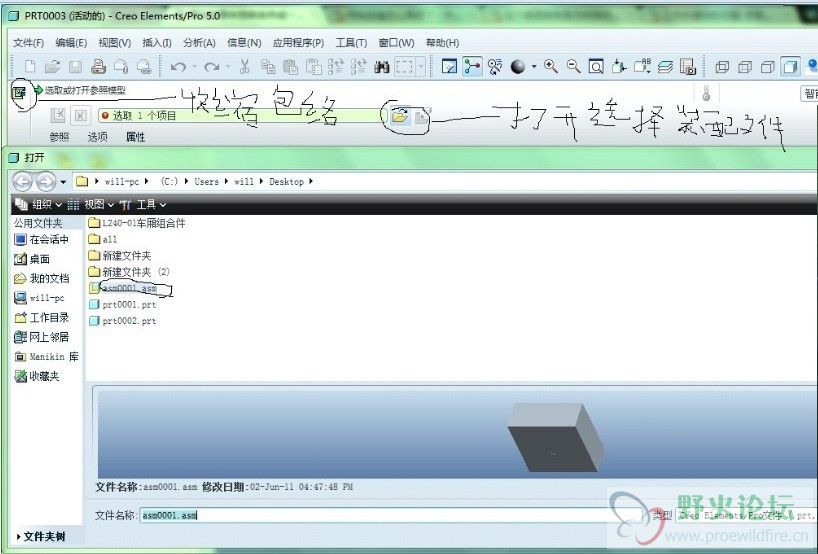

新建个零件然后点插入——共享数据——收缩包络就可以合并成一个整体零件

allen031 · 发表于 2011-6-3 22:31

学习中........

显示全部楼层 · 发表于 2011-6-7 11:24

提示: 作者被禁止或删除内容自动屏蔽

wz071213 · 发表于 2011-6-8 11:43

支持一下
呵呵呵呵
很好

leaveluos · 发表于 2011-6-19 22:15

路过，酱油，顺便学下高手们
