记得本人有次一次发十二贴，结果被删了，有人说我是灌水  哎 我心疼呀 哪天我没办法，档案没办法上传  图片也只能上传100K。我容易吗我。我打开，我剪图，我一剪十二个，我一发十二贴。一删我十二贴，我没脸见人了。活了23年了，第一次被人删贴。

为表清白，特自已利用上班时间做出这个教程，不管有没有，不管是对是错，反正高手指点，入手学习。

反正我是清白的


一:新建一名称  只要不是中文 都可以

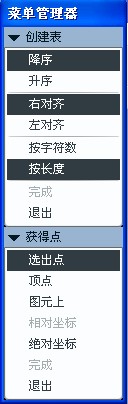

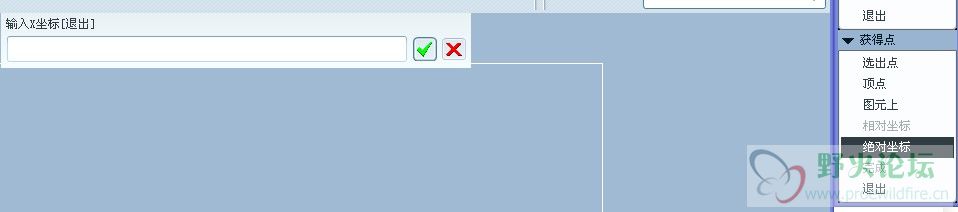

二：我喜欢按长度 在这里第一点选坐标，精确一点，学过CAD的人都知道绝对相对坐运的运用，我的第一点是5,45

三：什么尺寸都可以，问题每个公司的图框都不大一样，在这里我就不多说了

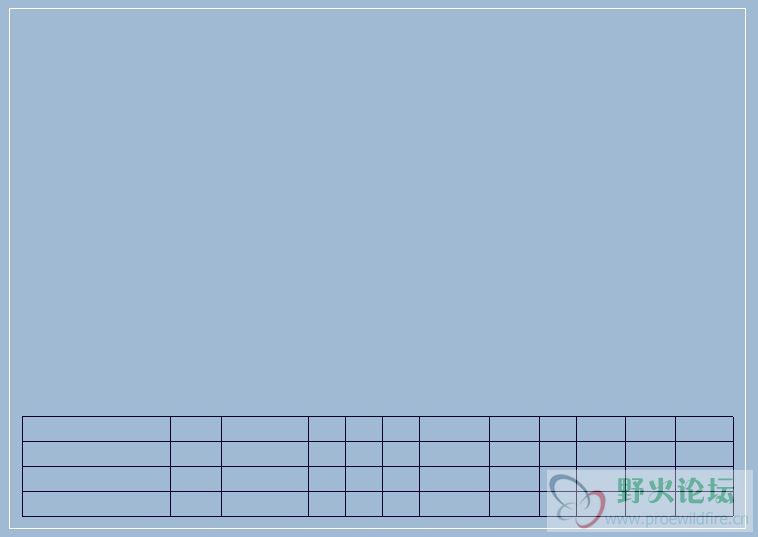

四：表格出来了，

五：这表格里面有个LOGO,在其它软件画好线框好转成DXF格式，再导入进来，填色就可以了

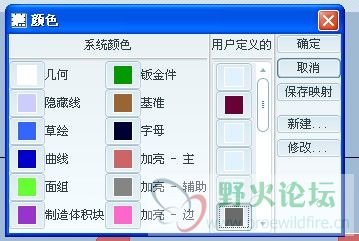

六：选中要填色的对像，右键有个线造形（注，一定要切换到草绘选项卡才行）

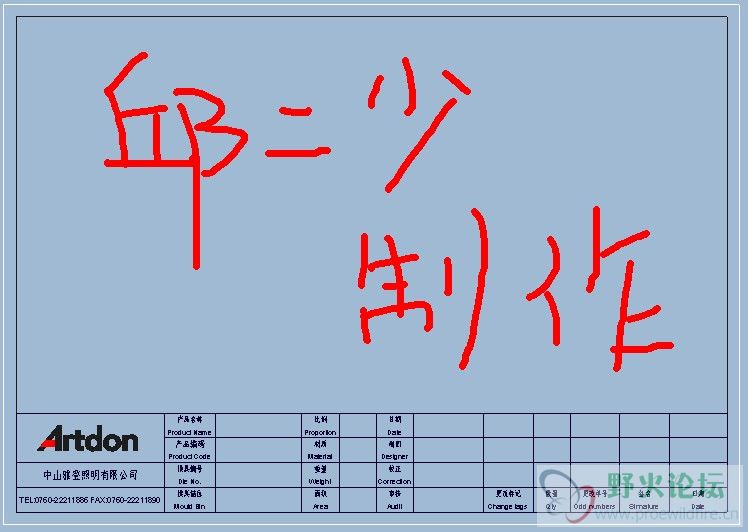

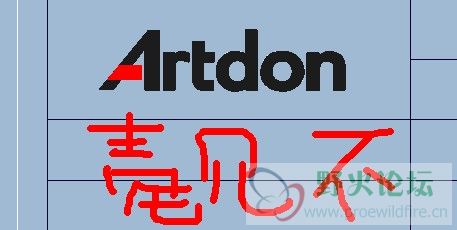

七：我们公司的LOGO,做下宣传 呵呵 很是简单红加黑就OK了

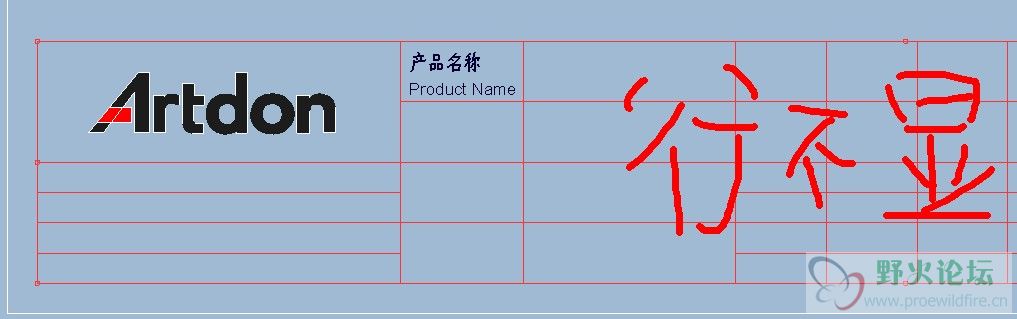

八：行不显示，因为要在同一个单元格内输入不同的大小的字体  中文和英文   所以要设置行不显示，这个在网上查了很久才查到，全选表格后，右键里面有个行不显，

九：关于PROE的字体太少了，大家可以去网上看，如何增加，本人也是查来的，这里就不说了

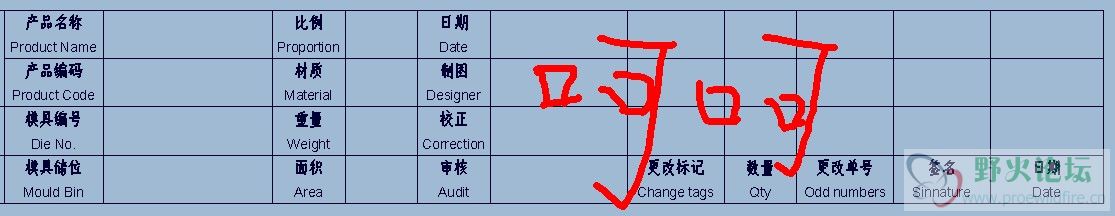

十：行不显，可以同时设置不同字体及大小


十一：图框请大家用草绘画，画出来线肯定要多出来的，因为我是偏移的，所以肯定要修剪一下，我用修剪到边界，这个可以延长 可以修剪

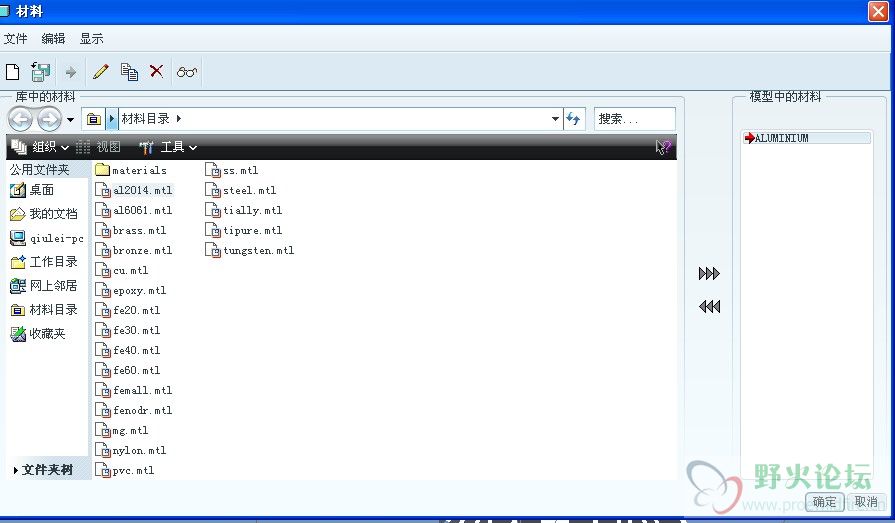

十二：OK  后面我会查一些资料如何返回零件名称   重量  材质 比例等等。现在正在做，

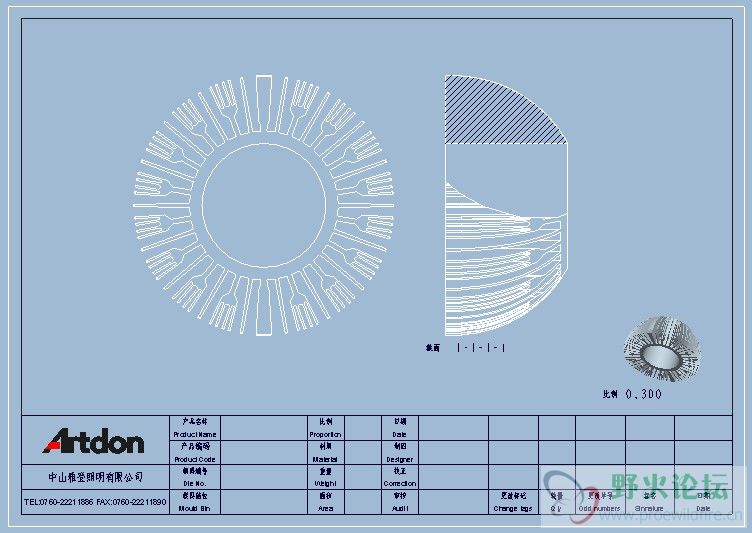

最后效果图


[ 本帖最后由 ql070287 于 2010-11-19 12:45 编辑 ]

ql070287

占楼  占楼占楼占楼占楼占楼

http://dl.dbank.com/c09ihzb6hj   档案下载地址

版主可否编码回复可见呢



参详:proe帮助 "详细绘图"-"详细绘图"-"设置绘图参数"-"系统绘图参数"

&current_sheet
显示指明当前页面编号的绘图标签。

&det_scale
显示绘图标签指明详细视图的比例。不能在绘图注释中使用这个参数。Pro/ENGINEER 将这个参数和视图一起创建，并将它自动放在注释中。参数值可以修改，但不能在其它注释中调出。

&dtm_name
在绘图注释中显示基准名称，此处的名称是基准平面的名称。注释中的数据名称是只读的，所以不能修改；与尺寸不同的是，如果基准名称包含在注释中，就不会从模型视图中消失。系统将其名称包围在一个矩形中，好象它是一个设置基准一样。

&dwg_name
显示绘图标签指明绘图的名称。

&format
显示绘图标签指明格式尺寸（例如：A1、A0、A、B 等）。

&linear_tol_0_0
指定注释中尺寸公差值的格式，小数位数从 1 到 6 位。

&model_name
显示绘图标签指明用于绘图的模型名称。

&parameter:d
为绘图注释添加绘图参数，其中 parameter 是参数名称，:d 指绘图。 .

&pdmdb
显示模型原点数据库。

&pdmrev
显示模型修订。

&pdmrev:d
显示模型的修订号（其中 :d 指绘图）。

&pdmrl
显示模型版本级。

&scale
显示绘图标签指明绘图比例。

&scale_of_view_detailed_bar


&sym(<symbolname>)
在注释中包含绘图符号，其中 symbolname 为符号名称。

&todays_date
显示绘图标签指明注释创建的曰期，曰期格式为 dd-mm-yy（例如 2-Jan-92）。和任何其它非参数注释一样，可使用“文本行”(Text Line) 或“整个注释”(Full Note) 对其进行编辑。



如果在格式表中包括这个符号，则在复制该格式到绘图中时，系统对它进行计算。



使用配置文件选项“todays_date_note_format”在绘图中指定最初的显示曰期。

&total_sheets
显示绘图标签指明绘图中的页面总数。

&type
显示绘图标签指明绘图模型类型（例如零件、组件等）。

&view_name
显示绘图标签指明视图名称。不能在绘图注释中使用这个参数。Pro/ENGINEER 将该参数与视图一起创建，并自动放在注释中。参数值可以修改，但不能在其它注释中调出。

&view_scale
显示绘图标签指明普通比例视图的名称。不能在绘图注释中使用这个参数。Pro/ENGINEER 将该参数与视图一起创建，并自动放在注释中。参数值可以修改，但不能在其它注释中调出。
