标准库中蜗轮模型部分实体无法生成问题解决

flukeghost

可能大家看标题还不清楚是怎么样一个问题，我再详细的介绍一下：
   不知道大家在用标准库里的蜗轮模型建立自己的蜗轮有没有遇到再生失败？如果没有遇到可以试一下下面的参数：
   蜗杆：模数m=4，头数z1=2，直径系数q=10，法向齿形角20°，螺纹长度80
   配对蜗轮：模数m=4，齿数z2=31，法向齿形角20°，齿厚B=36，变位系数x2=0
  不保证大家都无法生成，毕竟可能我们用的标准库不一样。（我的是monlib标准库），如果你遇到我一样的问题，那接下来我们一起讨论吧。
  1，经过分析出错的地方为模型里的扫描混合项。

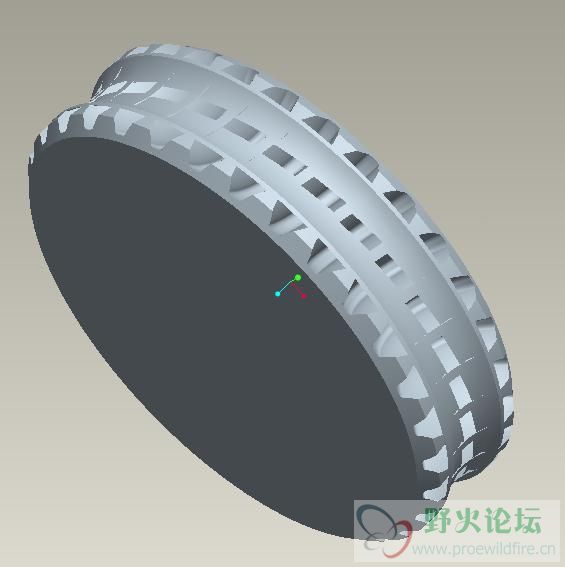

  2，于是我将原来的扫描混合项隐含，自己手动建立该项。建立后的模型如图wormgearfailed：

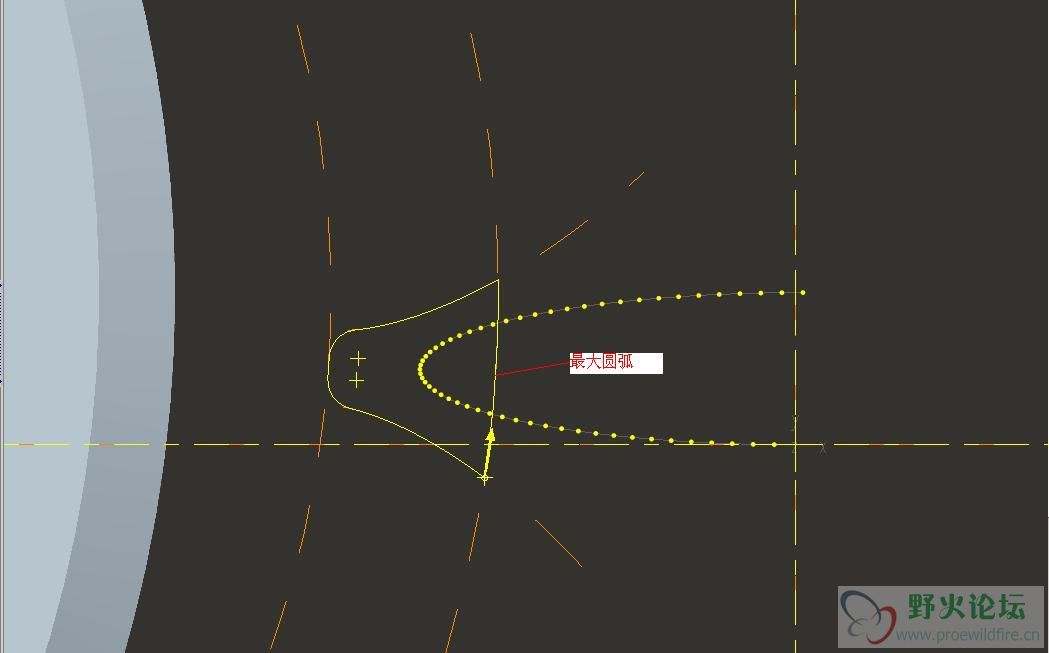

  从图片中可以看到齿槽没有完整地被剪切出来。分析扫描混合中的剖面，发现剖面的最大直径圆弧为蜗轮的喉圆直径。如下图wormgearsec：

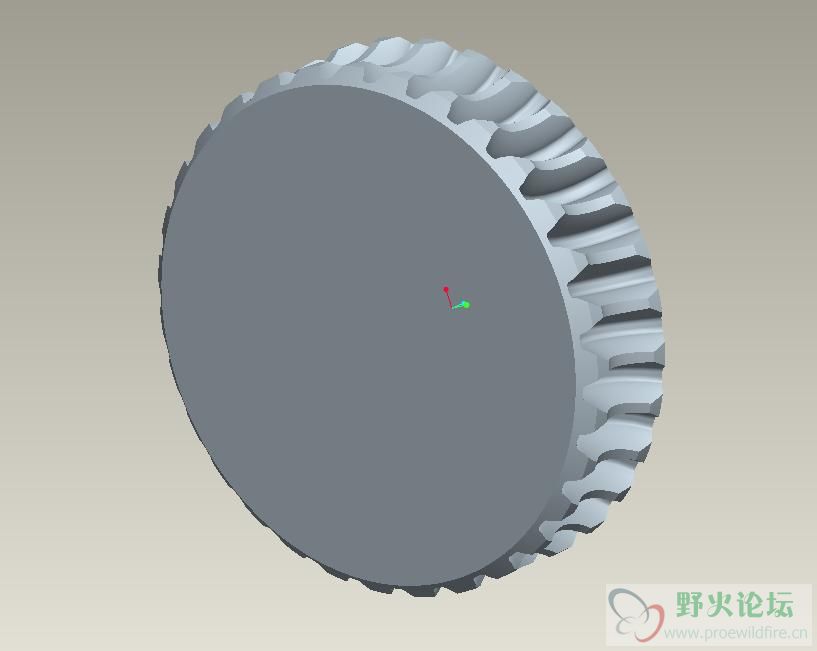

  从蜗轮的整体参数化建模过程来看，个人认为直接将最大直径圆弧加大即可，比如可换用蜗轮的齿顶圆半径。经过修改后的模型如下wormgearS：


  以上均属个人意见，如有错误请大家指正。
  part文件就不上传了，一是文件大，二是并没有将最后的一步扫描混合参数化（因为本人不太会，哪位大哥同意小弟的意见的可以帮忙做做。谢谢），三是大家应该都有标准库吧。

[ 本帖最后由 flukeghost 于 2010-11-11 17:21 编辑 ]

guishufeng

上传个PRT文件看看

KkKkKkK

x相同的问题，我的 问题是：扫描混合时候，点击草绘截面，竟然进不去

KkKkKkK

dlk03513051@sina.com
大家留个联系方式，多多交流……
