高手请指教看看那两边的那个伸出项是怎么做的

只手遮天

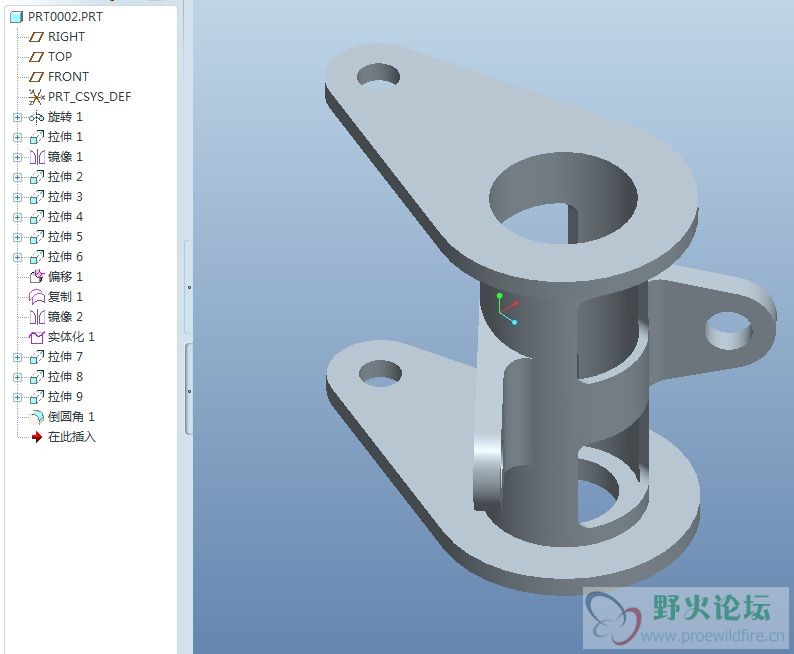

看看那两边的那个伸出项是怎么做的、仅仅根据上面提供的尺寸能做出来么？

只手遮天

咋没人来帮忙啊》？

曹利益

看来你的识图能力不行

只手遮天

原帖由 曹利益 于 2010-11-2 14:47 发表
看来你的识图能力不行

请赐教……

tree0127

看图

只手遮天

原帖由 tree0127 于 2010-11-2 16:02 发表
看图

谢了……附件怎么打不开啊、楼主

[ 本帖最后由 只手遮天 于 2010-11-2 17:14 编辑 ]

233214012

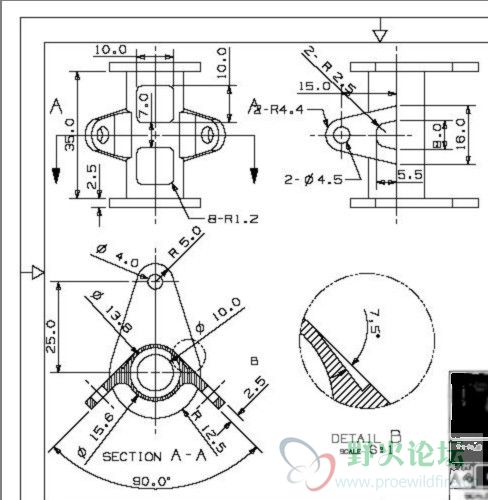

这张图是一张第三视角的国外图纸，按图纸来说  那个右视图看着有些怪异，耳朵画的有些怪异。
如果图中标注的“15”为穿孔圆心到与中间支柱交点的距离的话，这个图是可画的，但是有些地方是少尺寸ORZ
可以先在中心位置建立一个面，然后运用拉伸切除可以做出“耳朵”部分。
这是我的看法，如果不对，请指教！

[ 本帖最后由 233214012 于 2010-11-2 17:27 编辑 ]

233214012

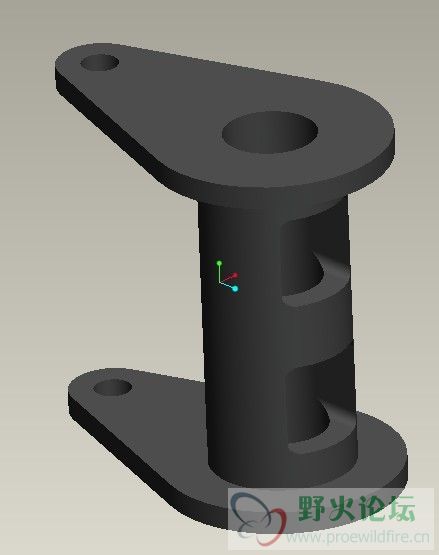

另外5楼画的图，有些地方是不对的。

只手遮天

原帖由 233214012 于 2010-11-2 17:21 发表
另外5楼画的图，有些地方是不对的。

是的、那个地方是不能打通的……

619596856

....楼主这个也发上来
