VSS中关系式解释

jhjhu45 · 发表于 2012-10-9 14:09

楼主的sd4尺寸我可以肯定是角度尺寸，不知道是不是那个sd4跟关系式货不对版，你懂得！下面我用实例解说一下这个关系式.

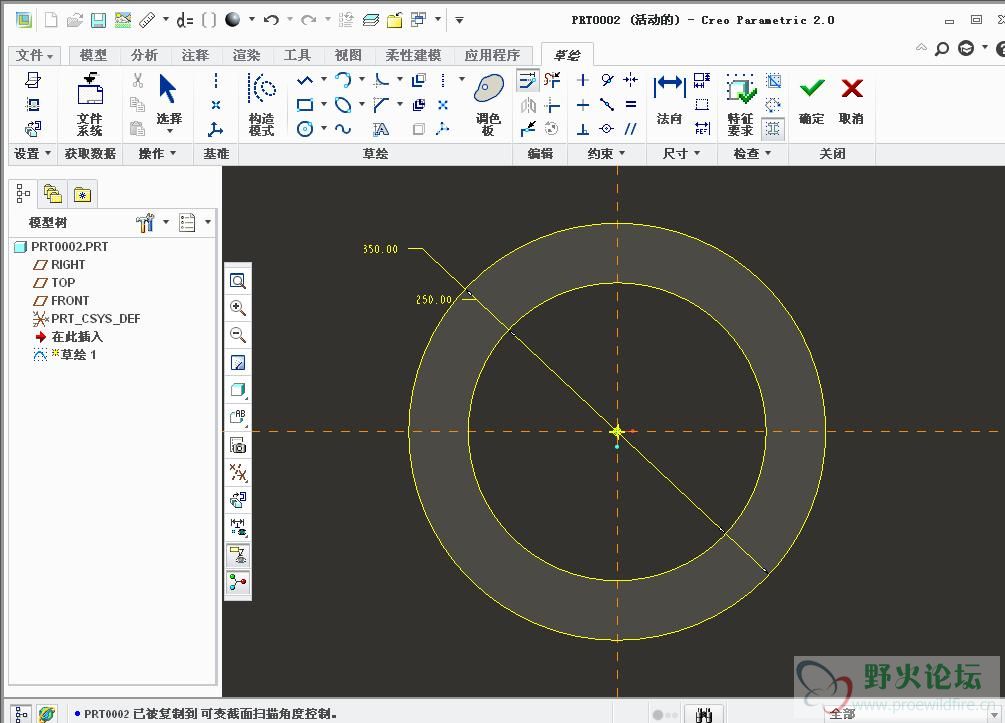

第一步，画同心圆

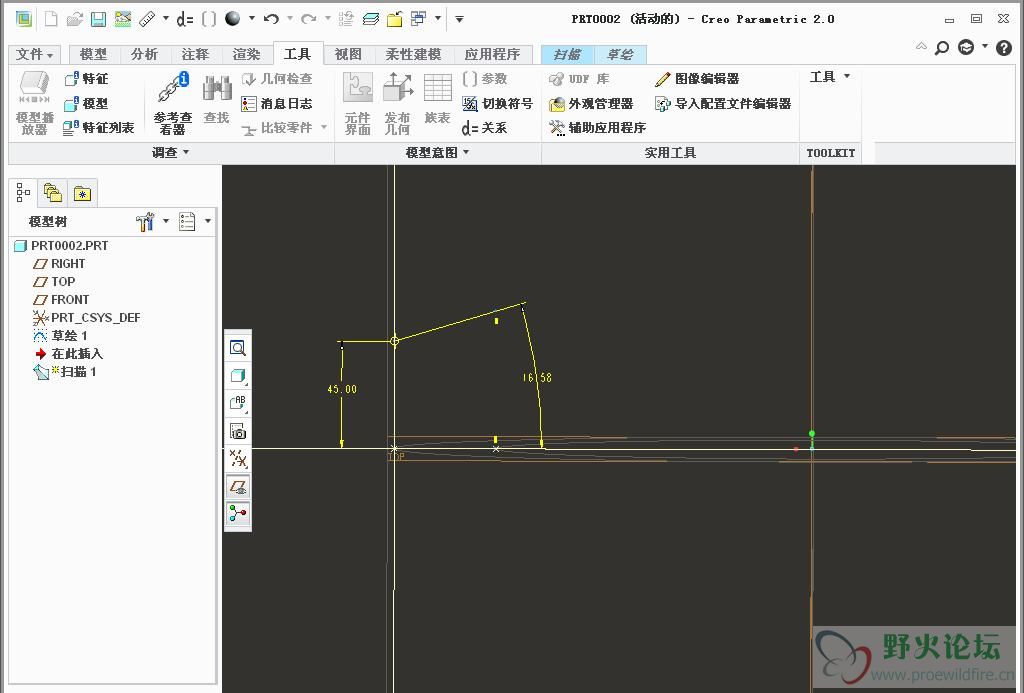

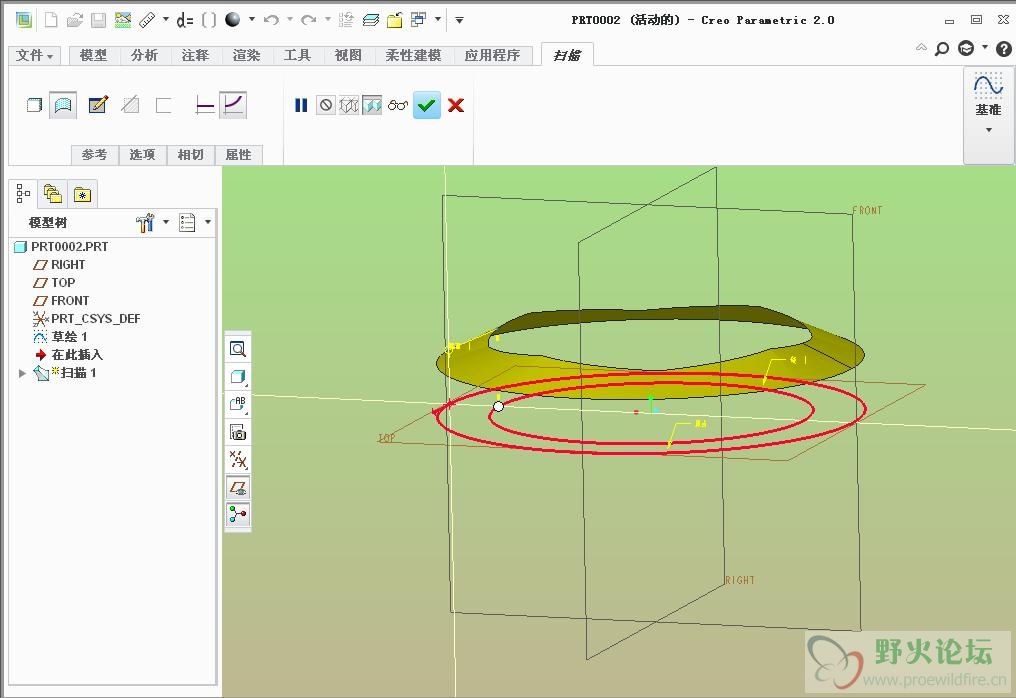

第二步，螺旋扫描，画轨迹线，这个是没定义关系式前的样子

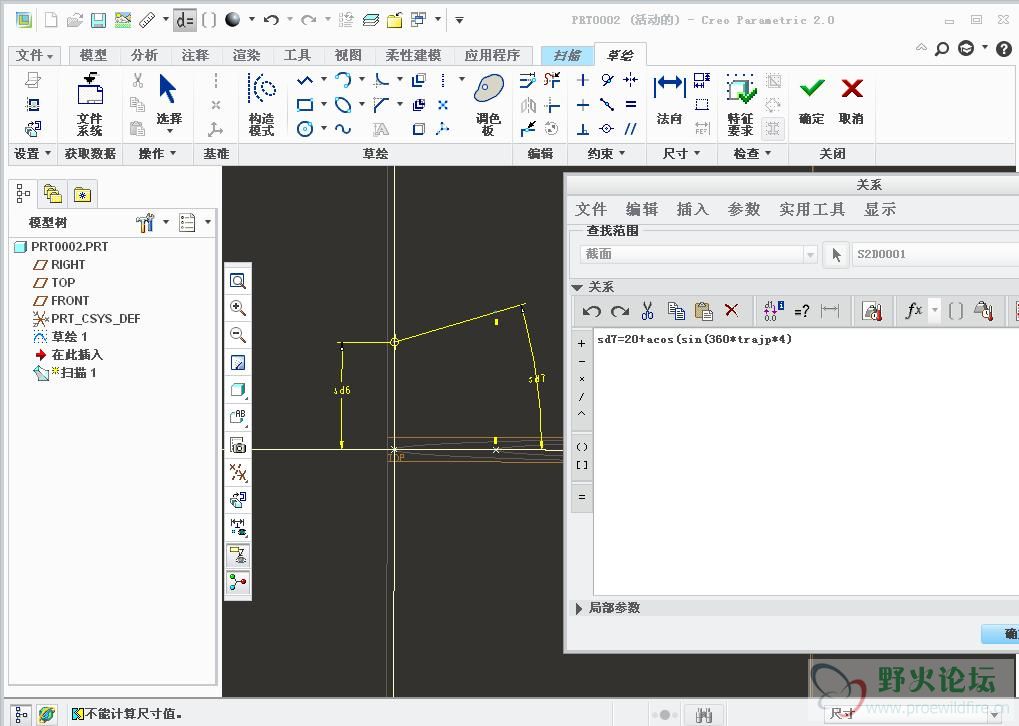

第三步，定义关系式

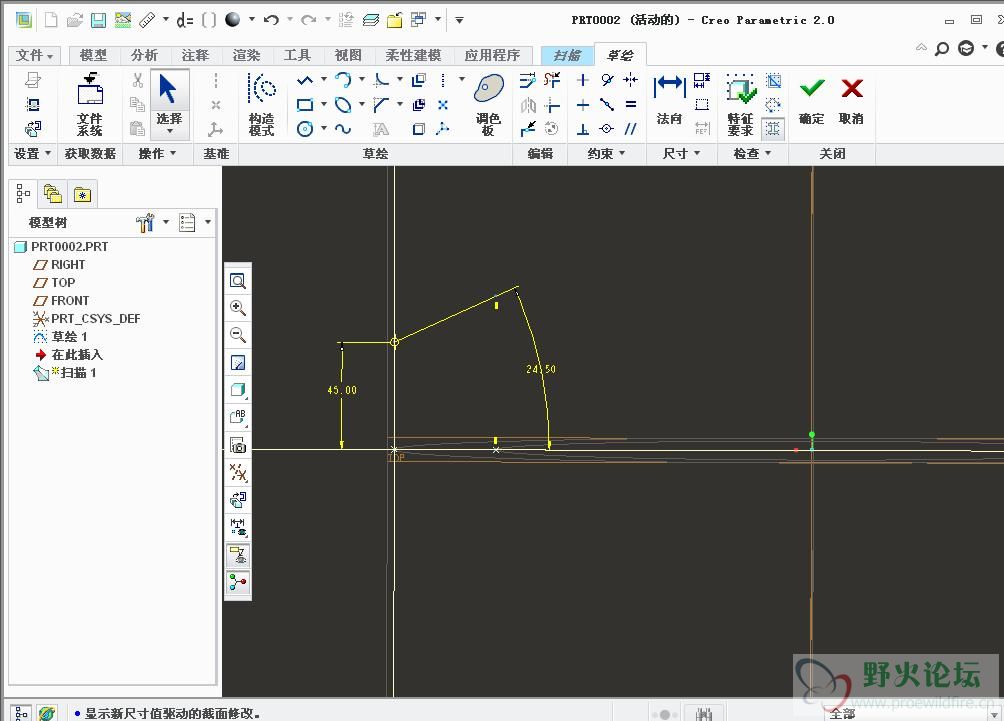

这个是定义关系式后的变化，注意前后尺寸变化

第四步，得出结果，做出的曲面弯弯曲曲，时高时低

jhjhu45 · 发表于 2012-10-9 14:37

这个关系式是用来控制可变截面扫描时角度的变化范围，在本例中角度的变化范围18度=360*0.05,起始角度24.5度=20+0.05*acos(sin(360*0*4)=20+0.05*acos(sin(0))=20+0.05*acos(0)=20+0.05*(pi/2)=20+0.05*90=24.50度（把弧度化为角度，pi/2=90度）为什么acos（0）=pi/2？这就是高中的反三角函数图形的性质了。不是凭空得来的。在这个关系式中，角度一共变化了4个周期，每个周期18度。24.5-38-20-24.5为一个周期，反正我已经说得很详细了，至于你能不能看得懂，就因每个人的数学基础而异了！

jhjhu45 · 发表于 2012-10-9 14:40

cos(arcsinx)=√（1-x^2）　　arcsin(-x)=-arcsinx 　　arccos(-x)=π-arccosx 　　arctan(-x)=-arctanx 　　arccot(-x)=π-arccotx 　　arcsinx+arccosx=π/2=arctanx+arccotx 　　sin(arcsinx)=cos(arccosx)=tan(arctanx)=cot(arccotx)=x 　　当 x∈[-π/2，π/2] 有arcsin(sinx)=x 　　x∈[0，π]， arccos(cosx)=x 　　x∈(-π/2，π/2)， arctan(tanx)=x 　　x∈(0，π)， arccot(cotx)=x 　　x>0，arctanx=π/2-arctan1/x，arccotx类似　　若 (arctanx+arctany)∈(-π/2，π/2)，则 arctanx+arctany=arctan((x+y)/(1-xy))

jhjhu45 · 发表于 2012-10-9 14:42

jhjhu45 · 发表于 2012-10-9 14:53

附件在此

jhjhu45 · 发表于 2012-10-9 14:59

教程是creo2.0做的，怕你们打不开模型，用proe5.0m060又重新做了一个模型

jhjhu45 · 发表于 2012-10-9 15:00

为了做这个教程，我中午饭都没有吃，强烈要求版主加精！

jhjhu45 · 发表于 2014-8-10 13:48

帮你顶起来！

乐乐199101 · 发表于 2014-8-10 14:05

那个关系的命令怎么弄出来的

jhjhu45 · 发表于 2014-8-10 14:14

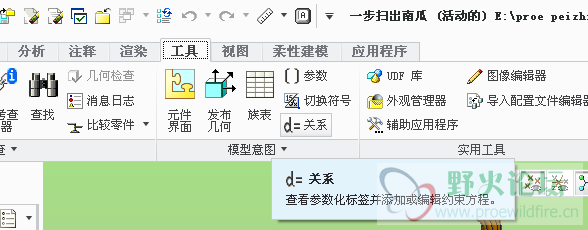

进草绘后找到：

		自动登录	找回密码
密码			立即注册

[求助] VSS中关系式解释

这个很好解释

下面我就来解释一下这个关系式的含义

反三角函数

函数图像

下面是附件，制作版本proe5.0m060
